ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КЛАПАНА УСТРОЙСТВА ДЛЯ ОТПУСКАНИЯ
1Артикул: 7230495, VALVE, LIFT MANUAL Ref. 2-4 - Was 6667844 - A
2Артикул: BLOCK, BLOCK NSS
3Артикул: 6669087, SEAL KIT
ОРГАНЫ УПРАВЛЕНИЯ
1Артикул: 85D6, NUT, 5
2Артикул: 6563914, WASHER
3Артикул: 7115219, PEDAL Was 6726680 - A
ЦИЛИНДР ПОДЪЕМА
1Артикул: CYLINDER, CYLINDER NLA - Ref. 2-17 - Order 6815757 - Was 6800973 - A
2Артикул: 6800975, CASE Order
3Артикул: 6667291, PISTON W/Ref. 8 & 9 - W/Non-Replaceable wear sleeves

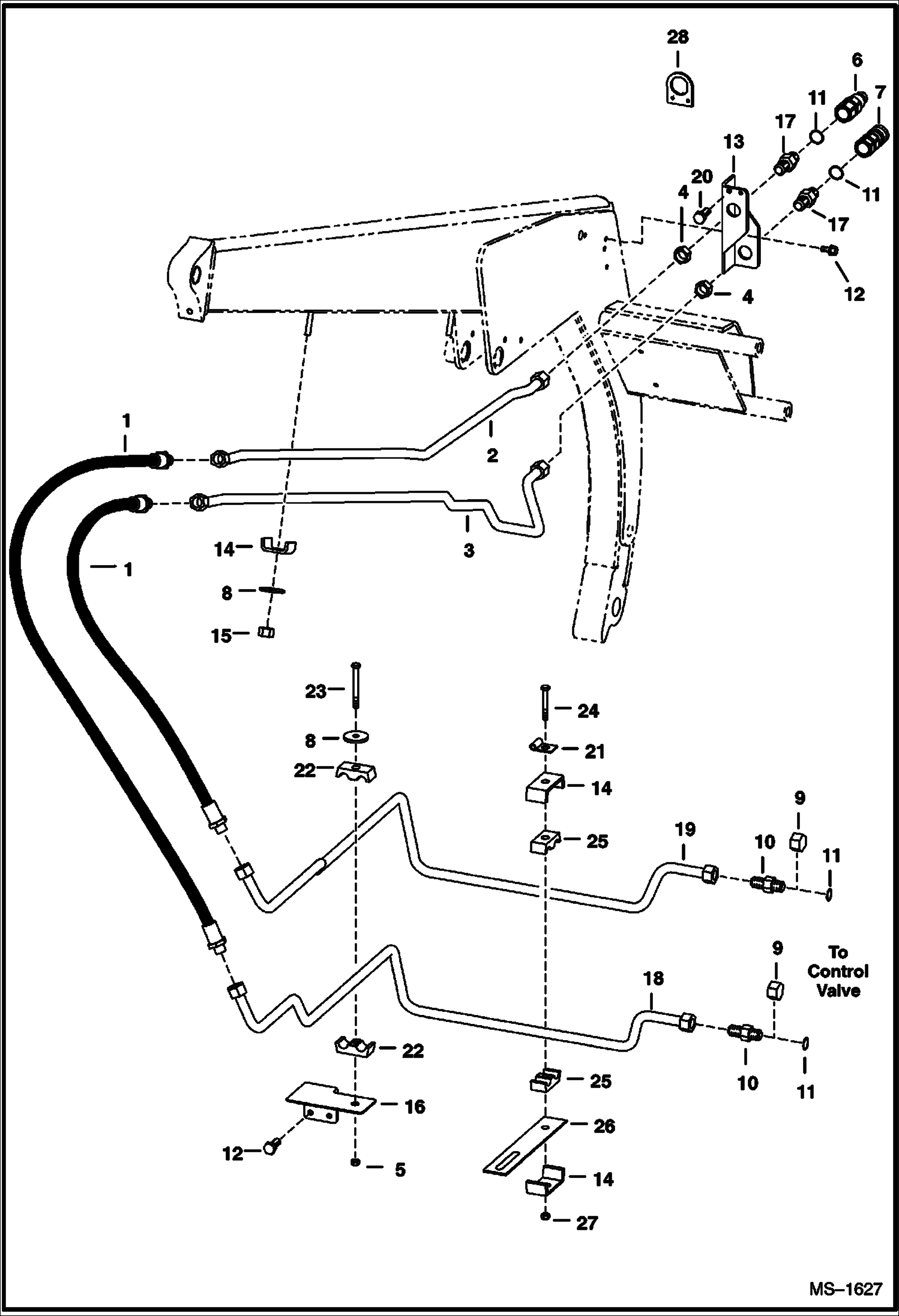

ДОПОЛНИТЕЛЬНАЯ ГИДРАВЛИКА
1Артикул: 6729152, HOSE Was 6714542 - A
2Артикул: 6716441, TUBELINE
3Артикул: 6716440, TUBELINE

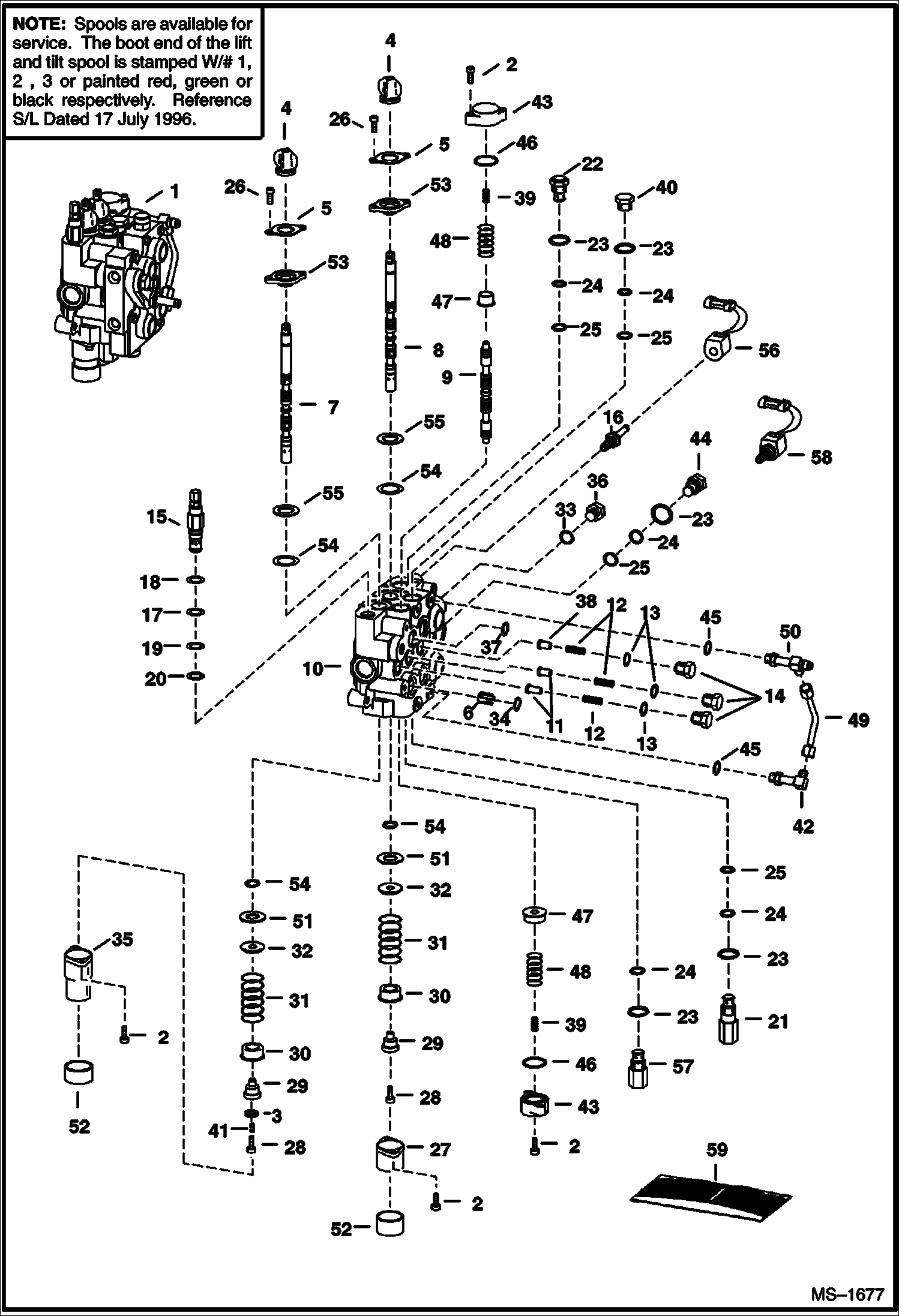

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (СТАНДАРТНЫЙ РАСХОД) (ДЛЯ СИСТЕМА РУЧНОГО УПРАВЛЕНИЯ (AHC))
1Артикул: VALVE, VALVE See BTI368 - NLA - valve is minus all fittings, relief valves, anti-cavitation valves, solenoid coils & solenoid spools - remove & use existing parts from old valve or order new parts as needed - Was 6805713 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 29G412, BOLT

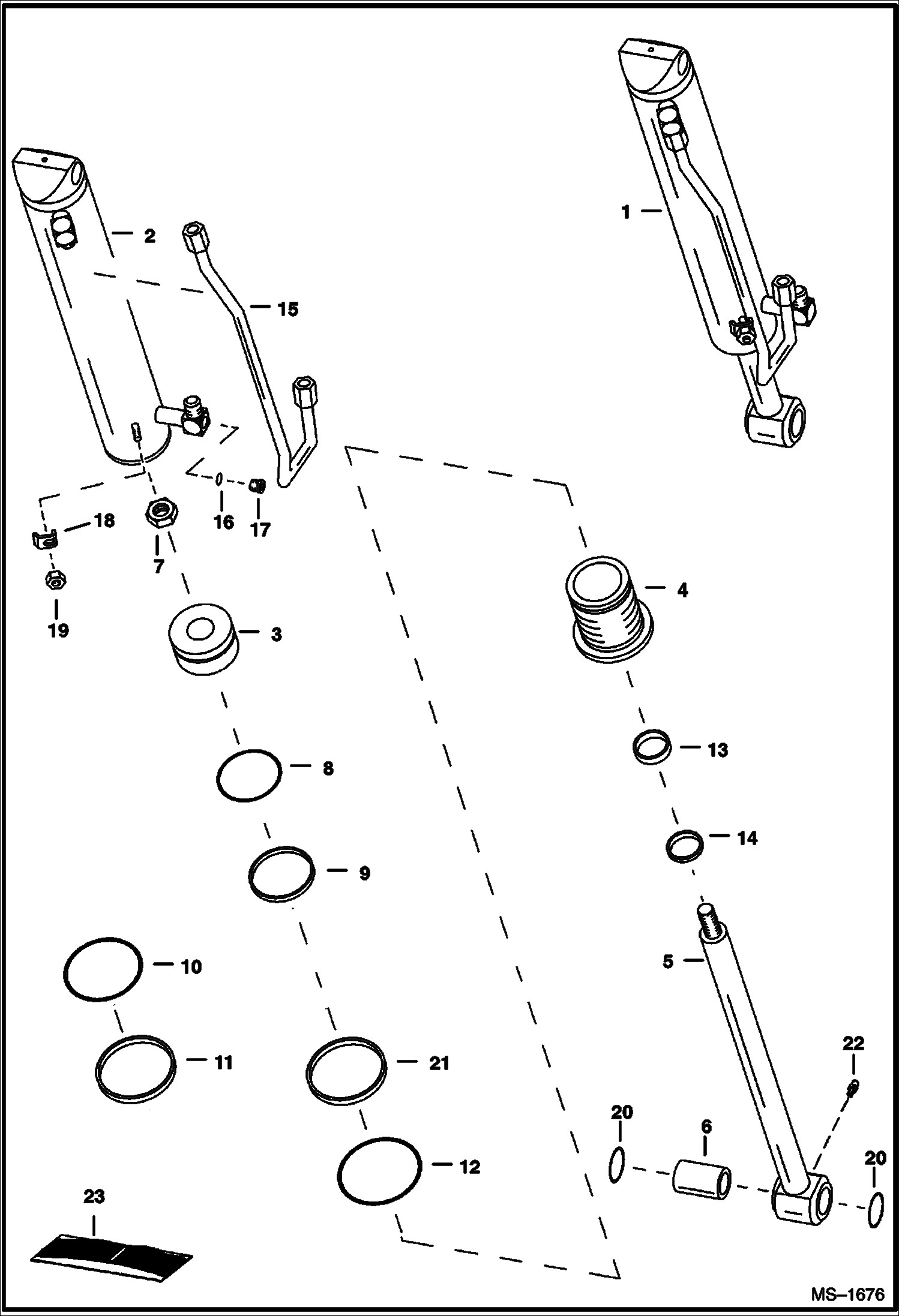

ЦИЛИНДР НАКЛОНА
1Артикул: 6804674, CYLINDER, TILT tilt - Ref. 2-20 - W/Rod eye grease hole
2Артикул: 6596974, TUBE, CASE CYL TILT 3.5-- (88,9 mm) I.D.
3Артикул: 6800468, PISTON
КЛАПАН РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША
1Артикул: VALVE, VALVE NLA - W/O solenoid - Order 6673959 valve - If loader is not equipped with an on/off switch also order 6647784 plug, 79K10 O-ring, 6647785 spring, & 6647786 load check- Was 6666341 - A
2Артикул: 6673959, VALVE, BPV white - W/solenoid - Ref. 2-23
3Артикул: 6647784, PLUG W/Ref. 3

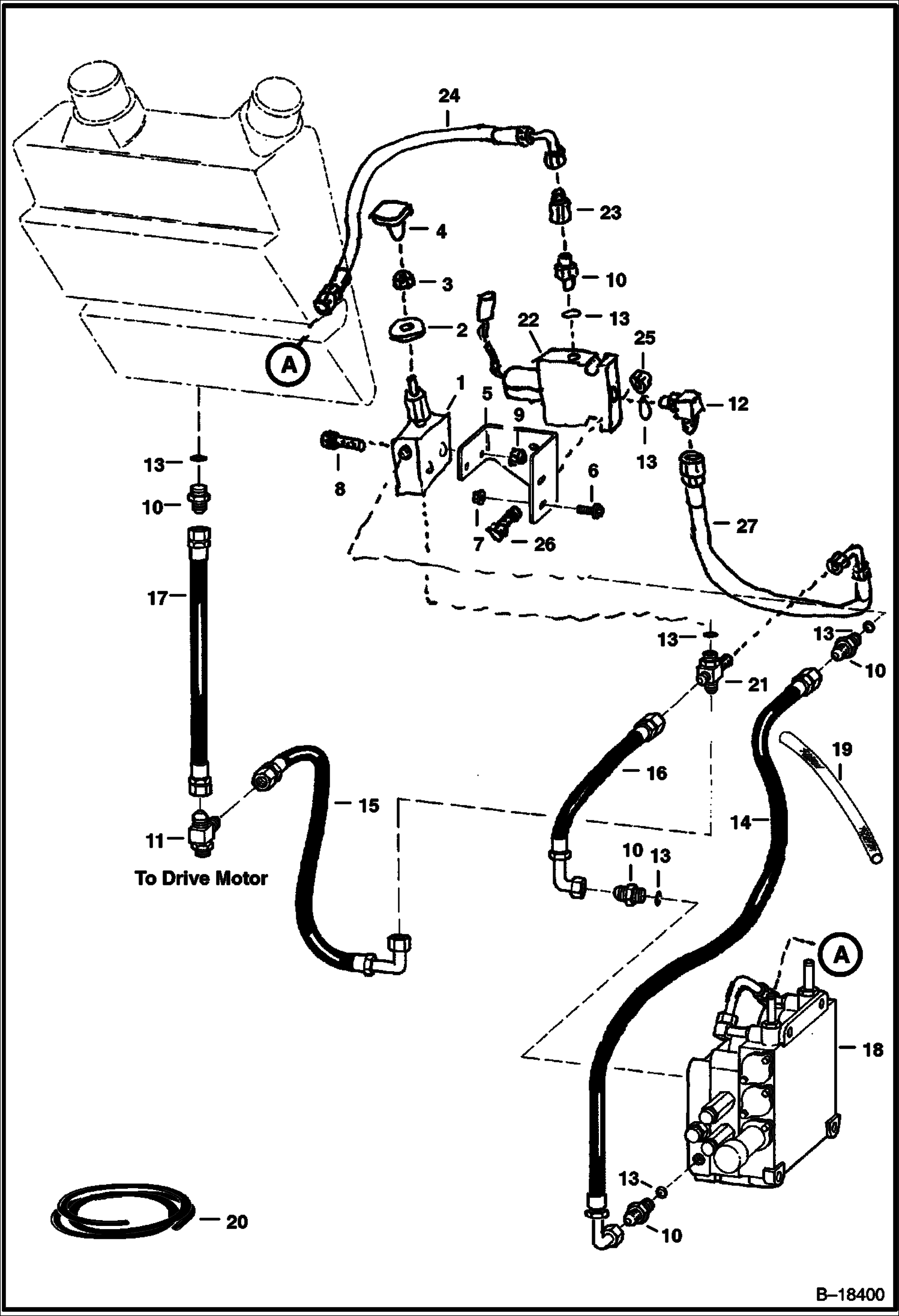

РУКОВОДСТВО ПО ОТКЛЮЧЕНИЮ ПОДЪЕМНОГО УСТРОЙСТВА
1Артикул: 7230495, VALVE, LIFT MANUAL See Illustration MANUAL LIFT RELEASE VALVE/ PE1547 - manual lift release - Was 6667844 - A
2Артикул: 6803932, DECAL warning
3Артикул: 6707101, SEAL neoprene
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ NA6732 See BTI323 - NLA - W/fittings - Ref. 2-56 - Was 6806180 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER

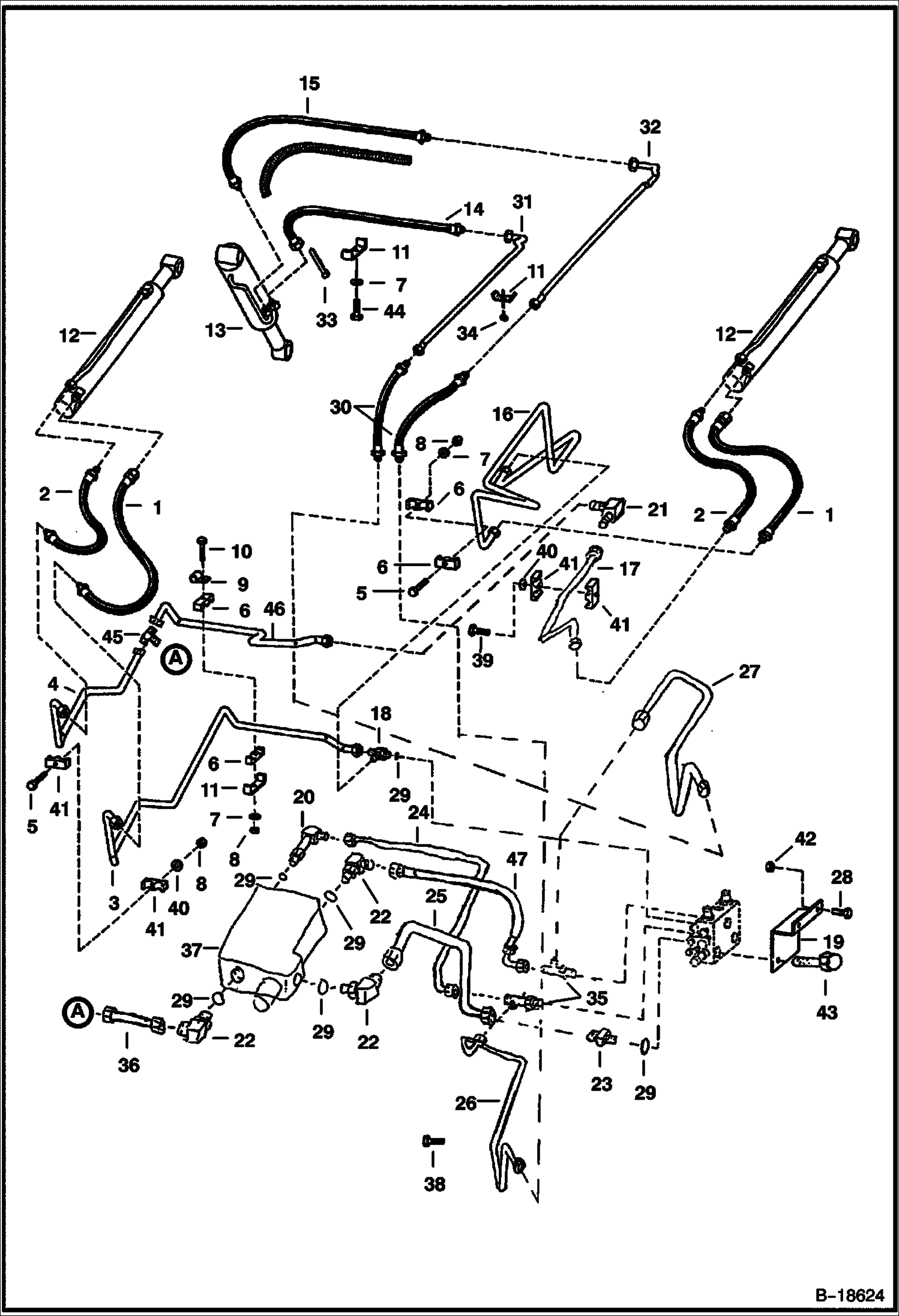

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША)
1Артикул: 6669460, HOSE
2Артикул: 6669461, HOSE
3Артикул: 6710793, TUBE
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (СИСТЕМА УСОВЕРШЕНСТВОВАННОГО КОНТРОЛЯ) (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: 7222720, VALVE, CONTROL SERVICE Ref. 2-56
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER
РЕГУЛИРУЮЩИЙ КЛАПАН СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ (BICS)
1Артикул: VALVE,, VALVE, BICS NLA - D series coil compatible - Ref. 2-5, 6 (6667687 stem), 7 & 8 - Order 7297071 BICS valve & Ref. 9 (7272732 coil) - Was 6628571 - A
2Артикул: 7297071, VALVE, BICS E series coil compatible - Ref. 2-5, 6 (7272731 stem), 7 & 8
3Артикул: 6689739, VALVE pilot operated - Was 6668765 - A
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (СИСТЕМА РУЧНОГО УПРАВЛЕНИЯ (AHC)) (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: VALVE, VALVE See BTI368 - NLA - valve is minus all fittings, relief valves, anti-cavitation valves, solenoid coils & solenoid spools - remove & use existing parts from old valve or order new parts as needed - Was 6807402 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 29G412, BOLT

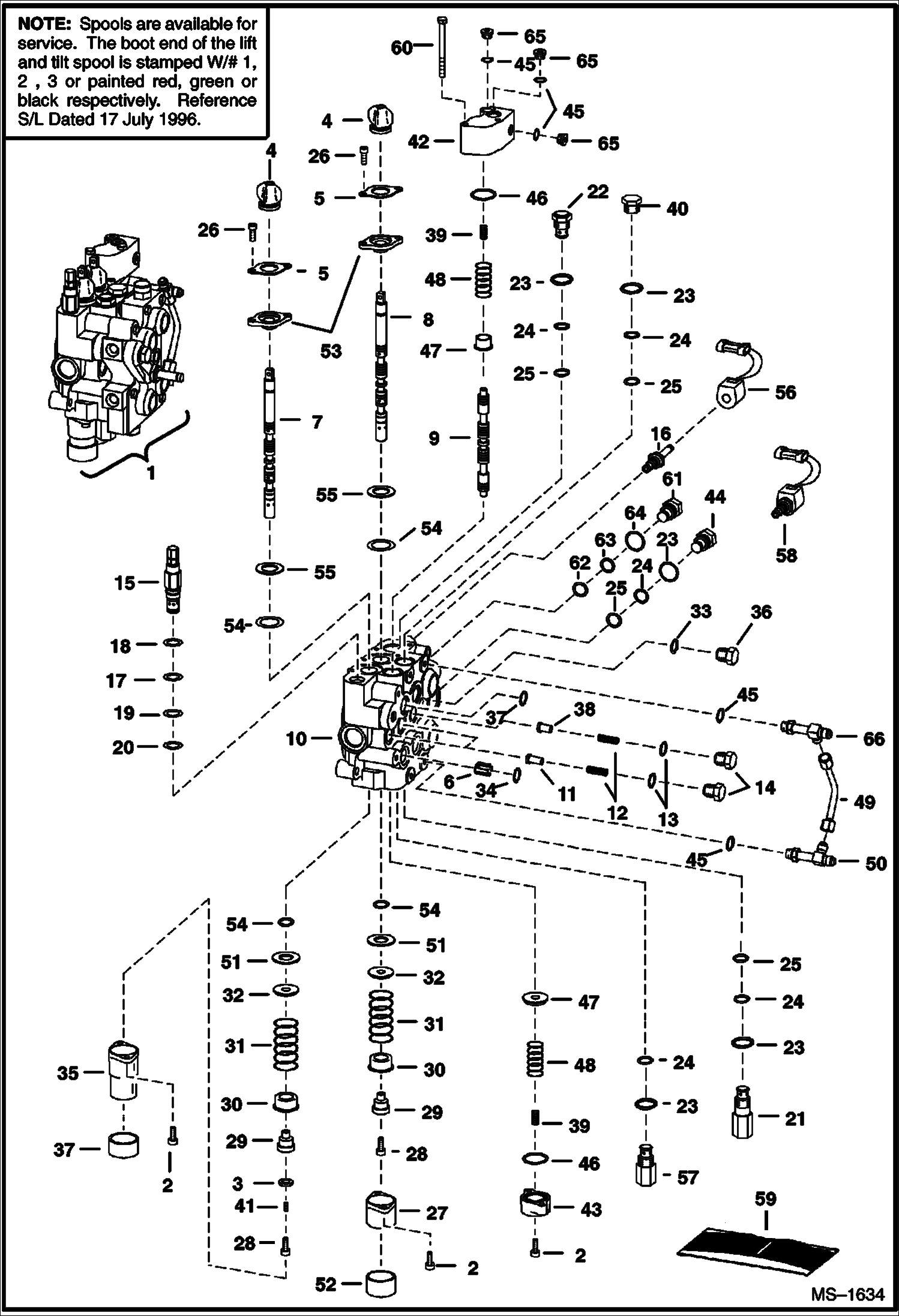

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (МАКСИМАЛЬНЫЙ РАСХОД) (ДЛЯ СИСТЕМА РУЧНОГО УПРАВЛЕНИЯ (AHC))
1Артикул: VALVE, VALVE See BTI368 - NLA - valve is minus all fittings, relief valves, anti-cavitation valves, solenoid coils & solenoid spools - remove & use existing parts from old valve or order new parts as needed - Was 6805724 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 29G412, BOLT

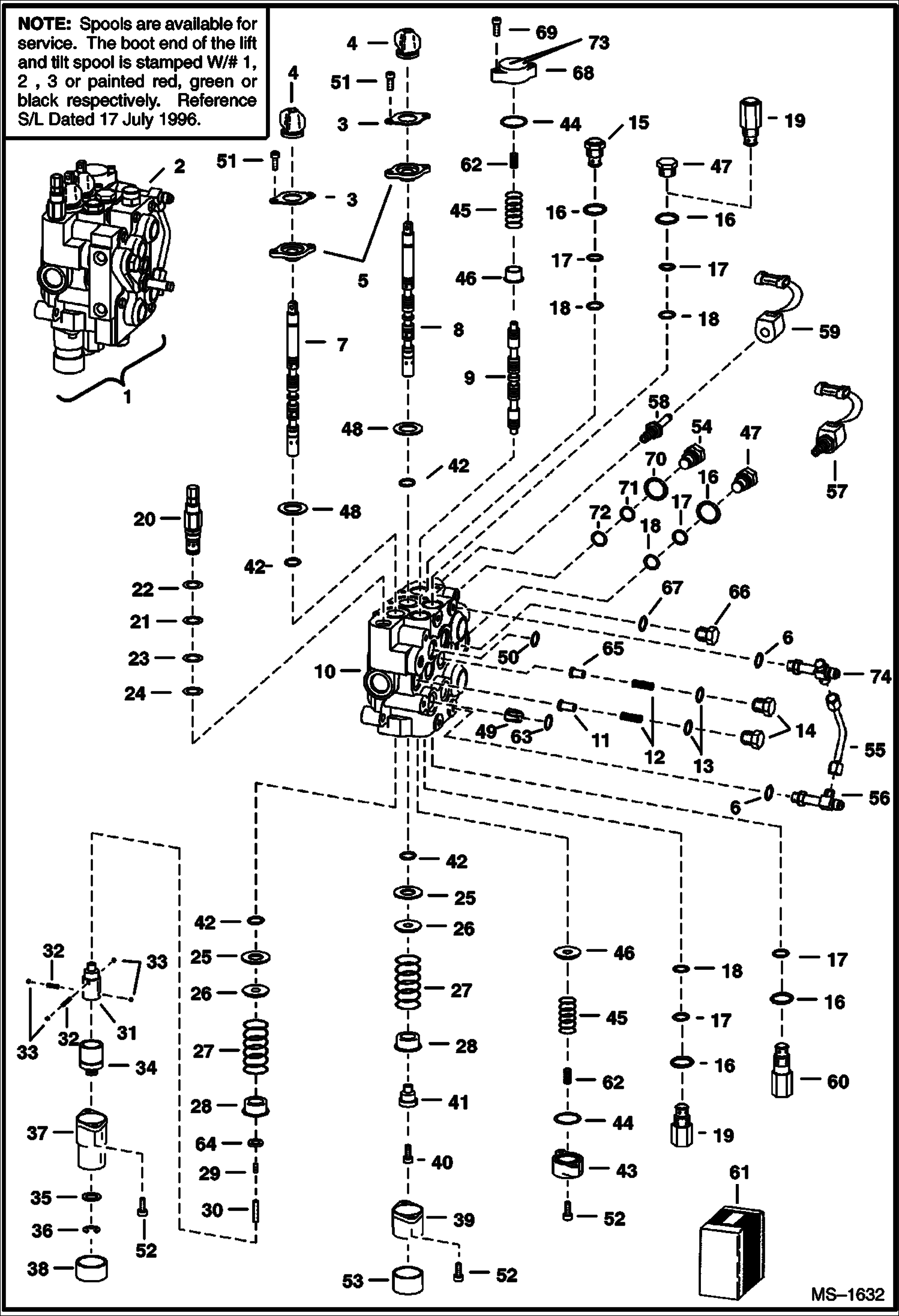

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (МАКСИМАЛЬНЫЙ РАСХОД) (С РЕГУЛИРУЮЩИМ КЛАПАНОМ СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ )
1Артикул: VALVE, VALVE NLA - Order 6806180 - Was 6805721 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER

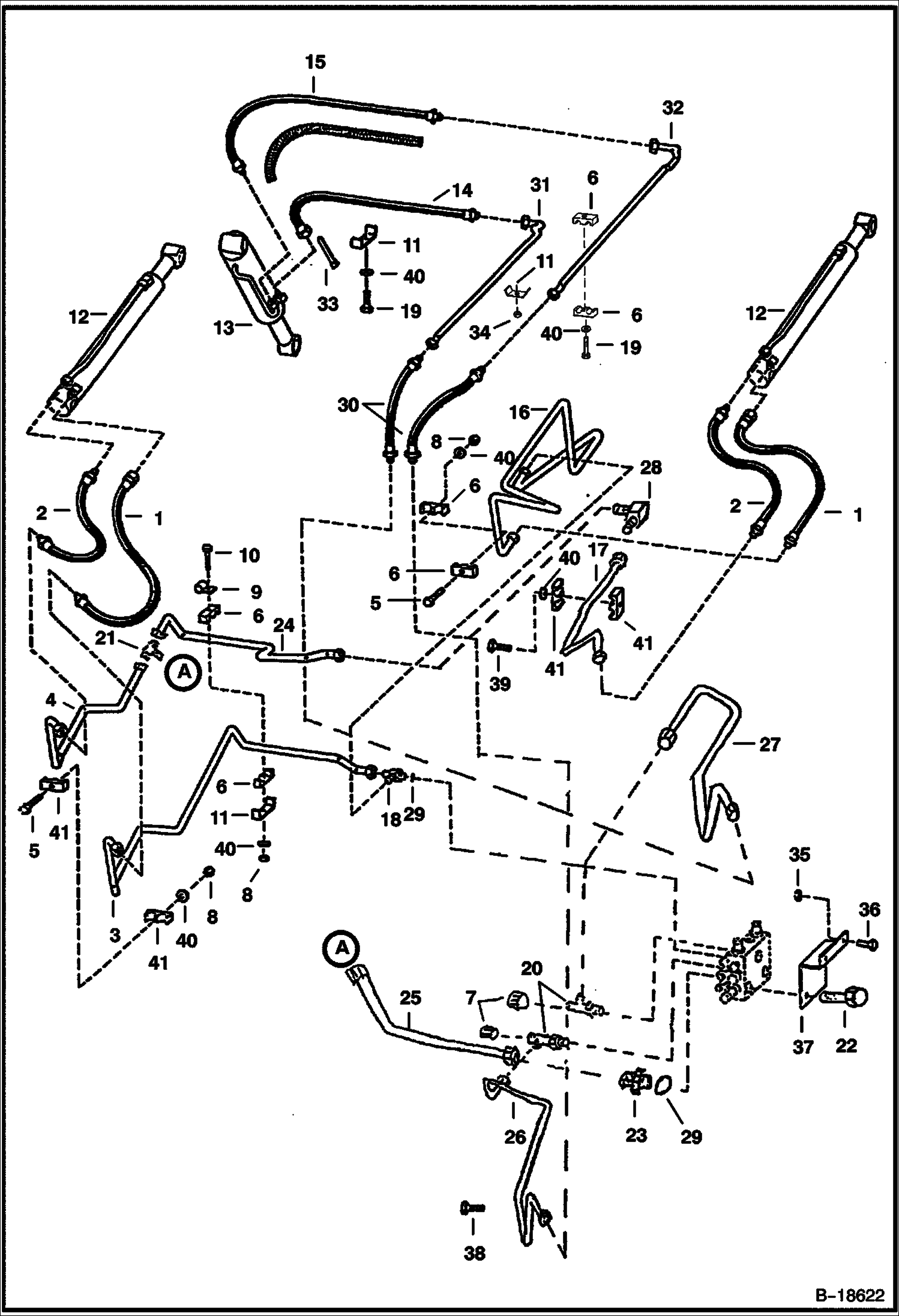

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛТРОВКИ ПОЛОЖЕНИЯ КОВША)
1Артикул: 6669460, HOSE
2Артикул: 6669461, HOSE
3Артикул: 6710793, TUBE
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (С РЕГУЛИРУЮЩИМ КЛАПАНОМ СИСТЕМЫ БЛОКИРОВКИ УПРАВЛЕНИЯ )
1Артикул: VALVE, VALVE NLA - W/ fittings - Ref. 2-56 - Order 6806180 - Was 6805716 - A
2Артикул: VALVE,, VALVE, BICS See Illustration BICS CONTROL VALVE/ TS1365 - Was 6628571 - A
3Артикул: 6589564, RETAINER
