ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы
ОРГАНЫ УПРАВЛЕНИЯ
1Артикул: BAR, BAR NLA - Was 6558454 - A
2Артикул: 6515186, CONNECTOR
3Артикул: 6558451, PEDAL
ЦИЛИНДР НАКЛОНА (BOBCAT) (СО СМЕННЫМ ПАТРУБКОМ)
1Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ MS2446 NLA - Ref. 2-21 - tube is attached to fitting and held on with two clamps and nut and bolt - Order 7104437 cylinder - Was 6539810 - A
2Артикул: 7141930, CASE Was 6588686 - A
3Артикул: 6810539, NUT Was 6804592

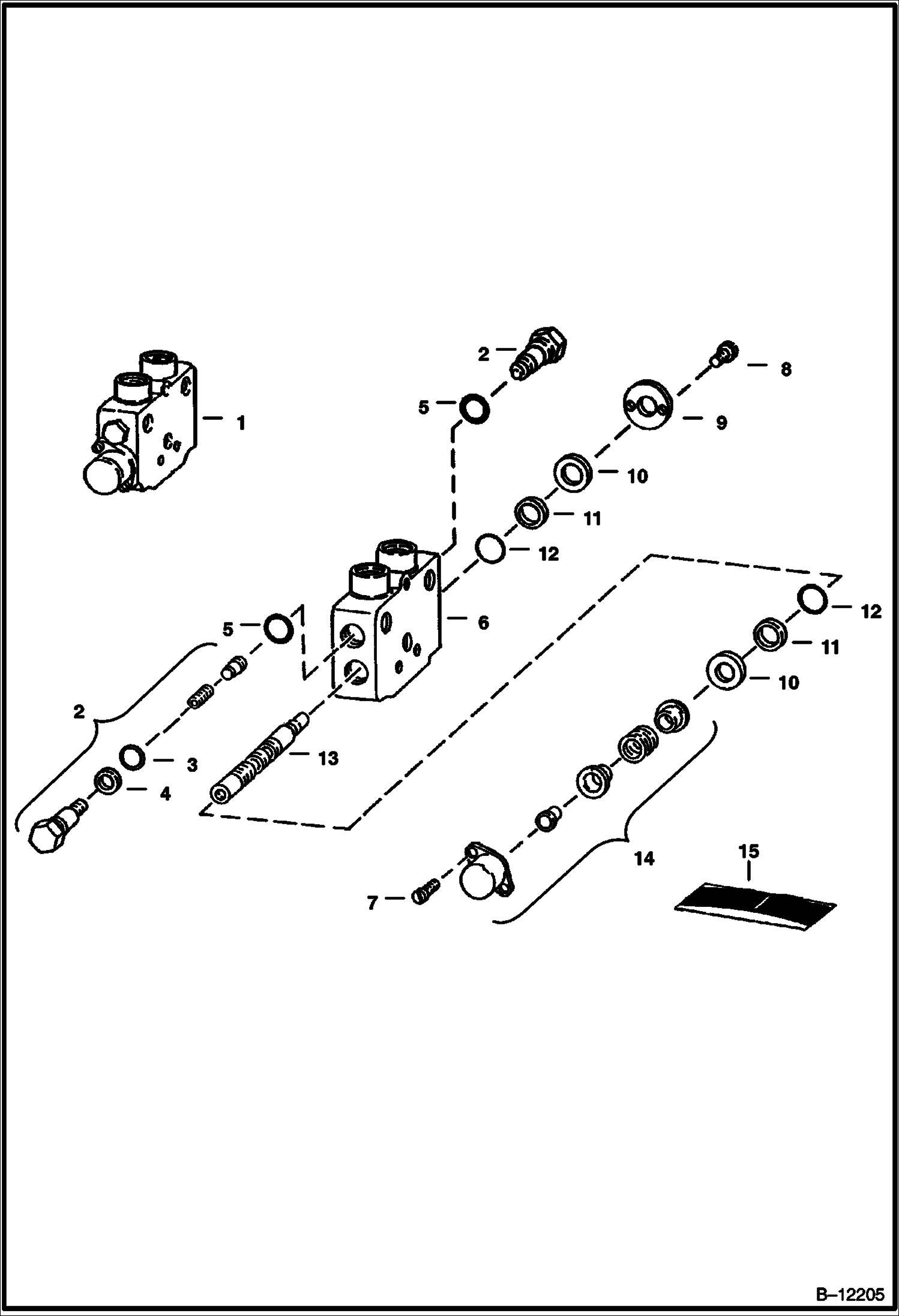

ВСПОМОГАТЕЛЬНАЯ СЕКЦИЯ НАКЛОНА (GRESEN V20)
1Артикул: 6650703, SECTION
2Артикул: 6650695, LOAD CHECK
3Артикул: O-RING, O-RING NSS
ДОПОЛНИТЕЛЬНАЯ ГИДРАВЛИКА
1Артикул: 6559199, HOSE
2Артикул: 6558414, TUBE
3Артикул: 6558415, TUBE Was 6707041 - D
ВСПОМОГАТЕЛЬНАЯ СЕКЦИЯ (GRESEN V20)
1Артикул: 6650700, SECTION
2Артикул: BACK-UP, BACK-UP RING NSS
3Артикул: 89G408, BOLT
ЦИЛИНДР НАКЛОНА
1Артикул: 7104437, TILT CYLINDER Ref. 2-19 - tube is attached to cylinder with stud on cylinder & one clamp
2Артикул: 7141930, CASE
3Артикул: 6539290, PISTON, CYL TILT
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (GRESEN V20)
1Артикул: 6658666, VALVE
2Артикул: 6598690, SPRING
3Артикул: 6650699, COVER

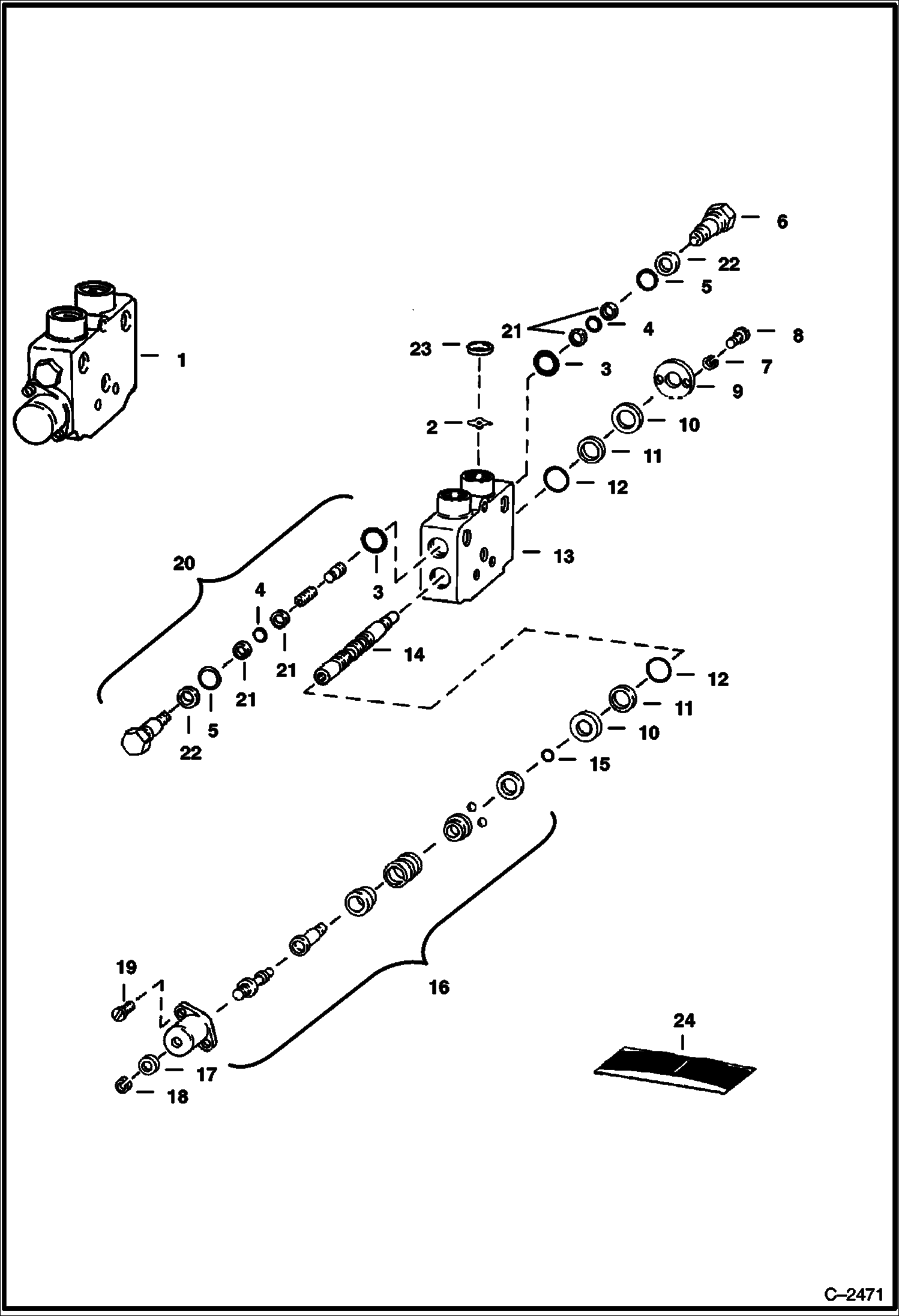

СЕКЦИЯ ПОДЪЕМА (GRESEN CS)
1Артикул: SECTION, SECTION See BTI242 NLA - lift control - Was 6513591 - A
2Артикул: 6598689, ORIFICE 0.125
3Артикул: O-RING, O-RING NSS

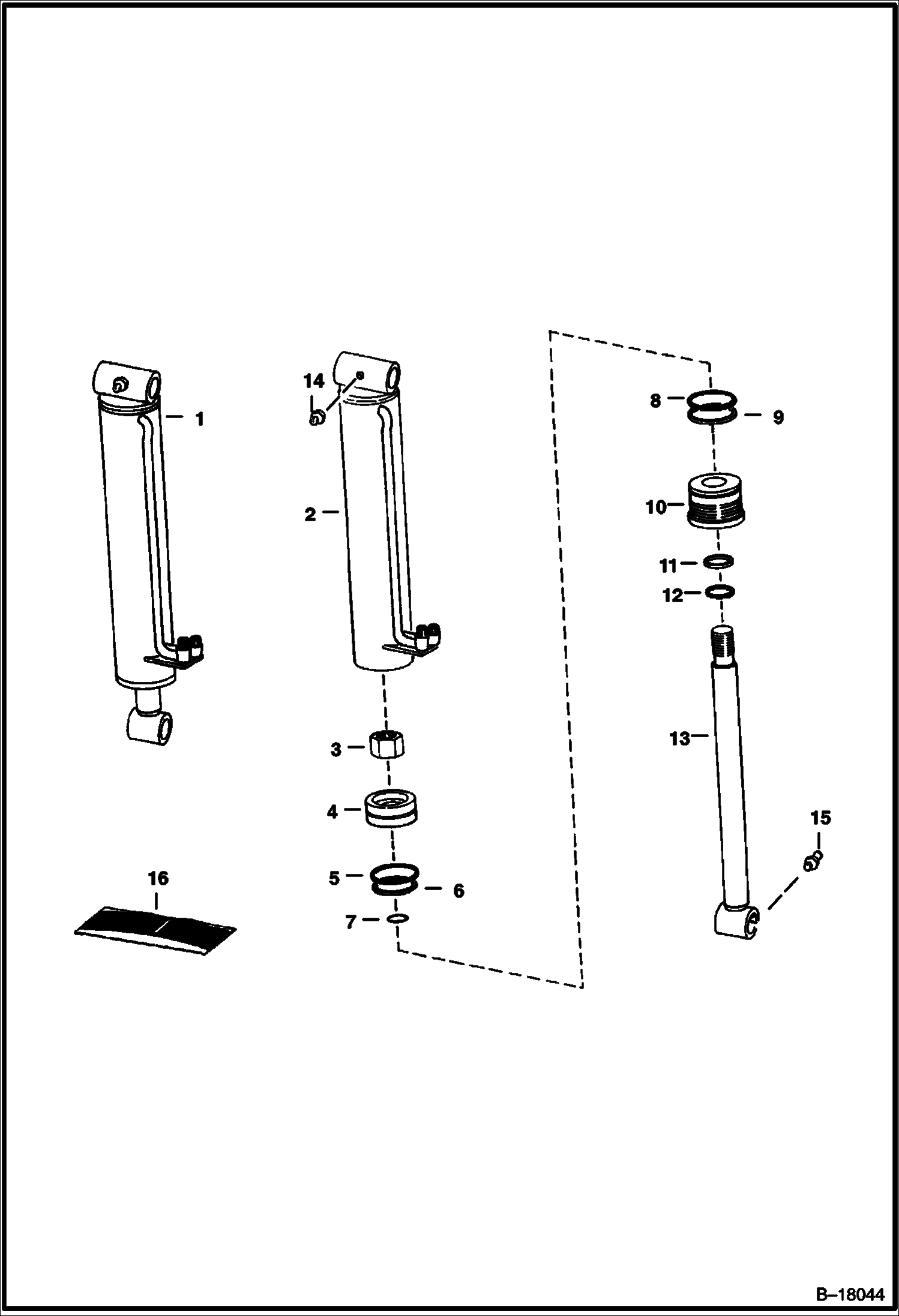

ЦИЛИНДРА НАКЛОНА (СЕРИЙНЫЙ НОМЕР 11999 И НИЖЕ)
1Артикул: CYLINDER, CYLINDER NLA - Was 6558782 - A
2Артикул: CASE, CASE NSS - Was 6558781 - A
3Артикул: 6810539, NUT Was 86D000018B - A

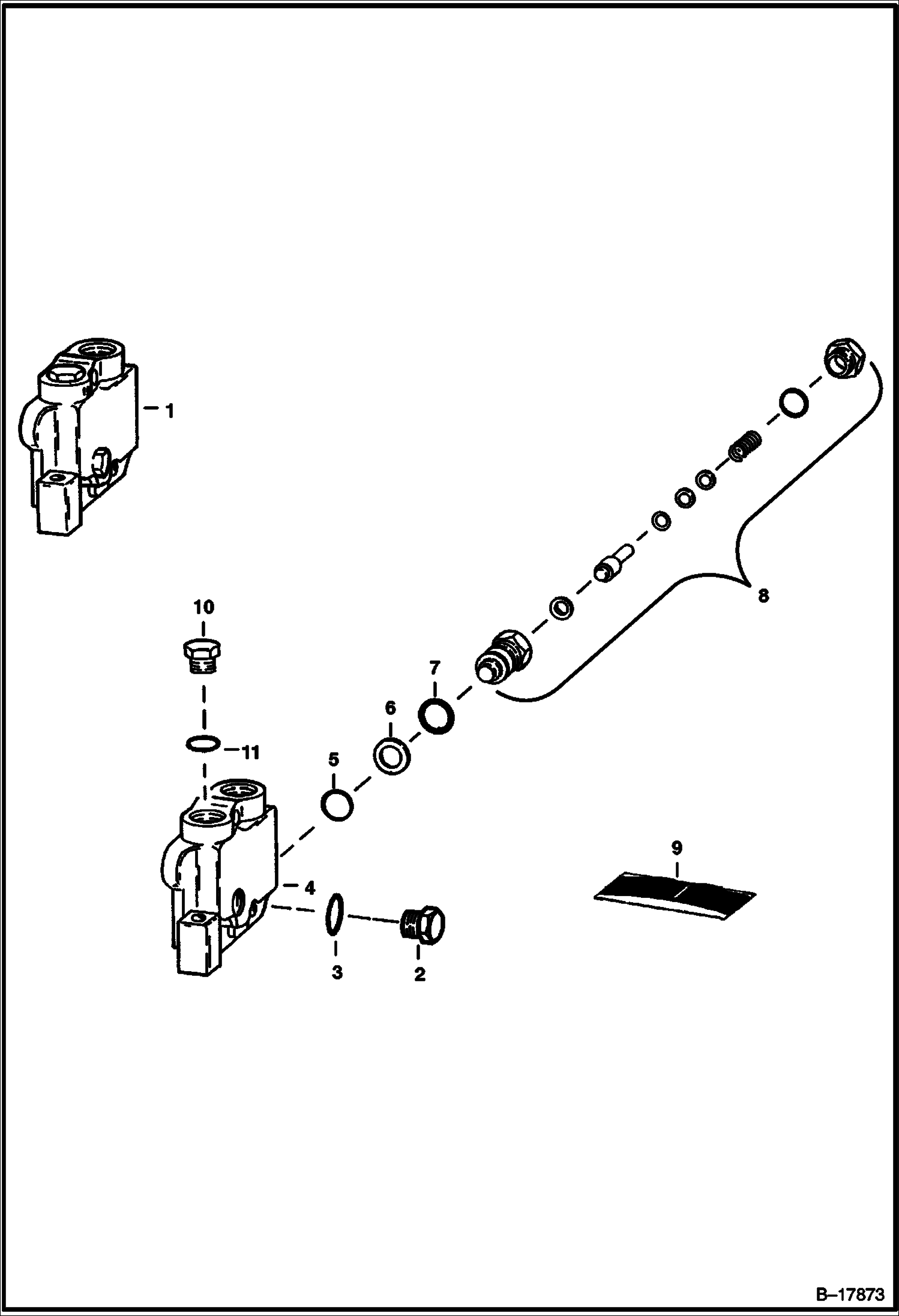

ВПУСКНАЯ СЕКЦИЯ (GRESEN V20)
1Артикул: 6650702, COVER
2Артикул: 6650697, PLUG
3Артикул: 79K12, O RING 10

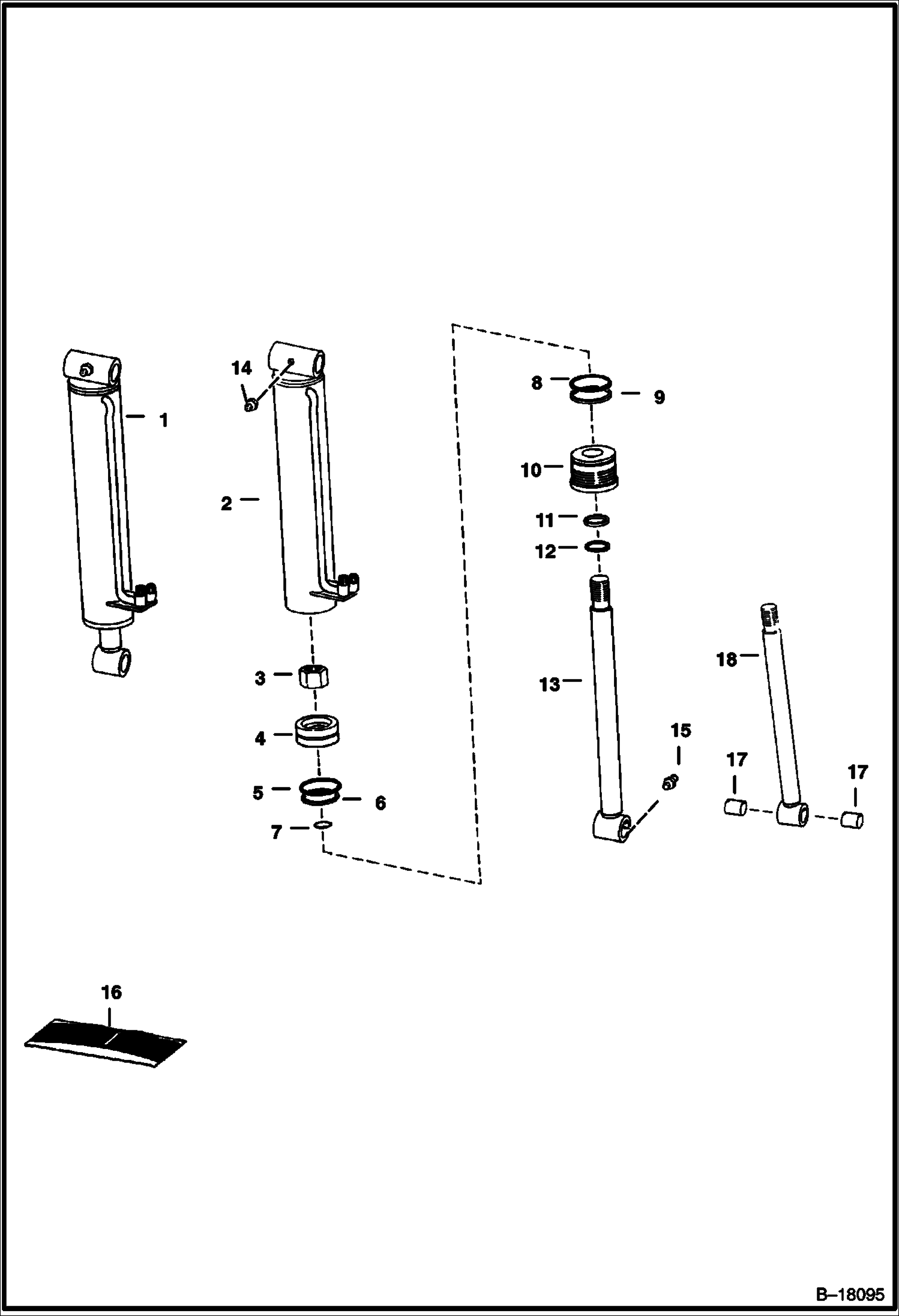

ЦИЛИНДРА НАКЛОНА (СЕРИЙНЫЙ НОМЕР 12001 - 12948)
1Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ B18047 See BTI167 NLA - ORDER 6539810 CYLINDER
2Артикул: CASE, CASE NLA - Was 6592040 - A
3Артикул: 6810539, NUT Was 86D000018B - A

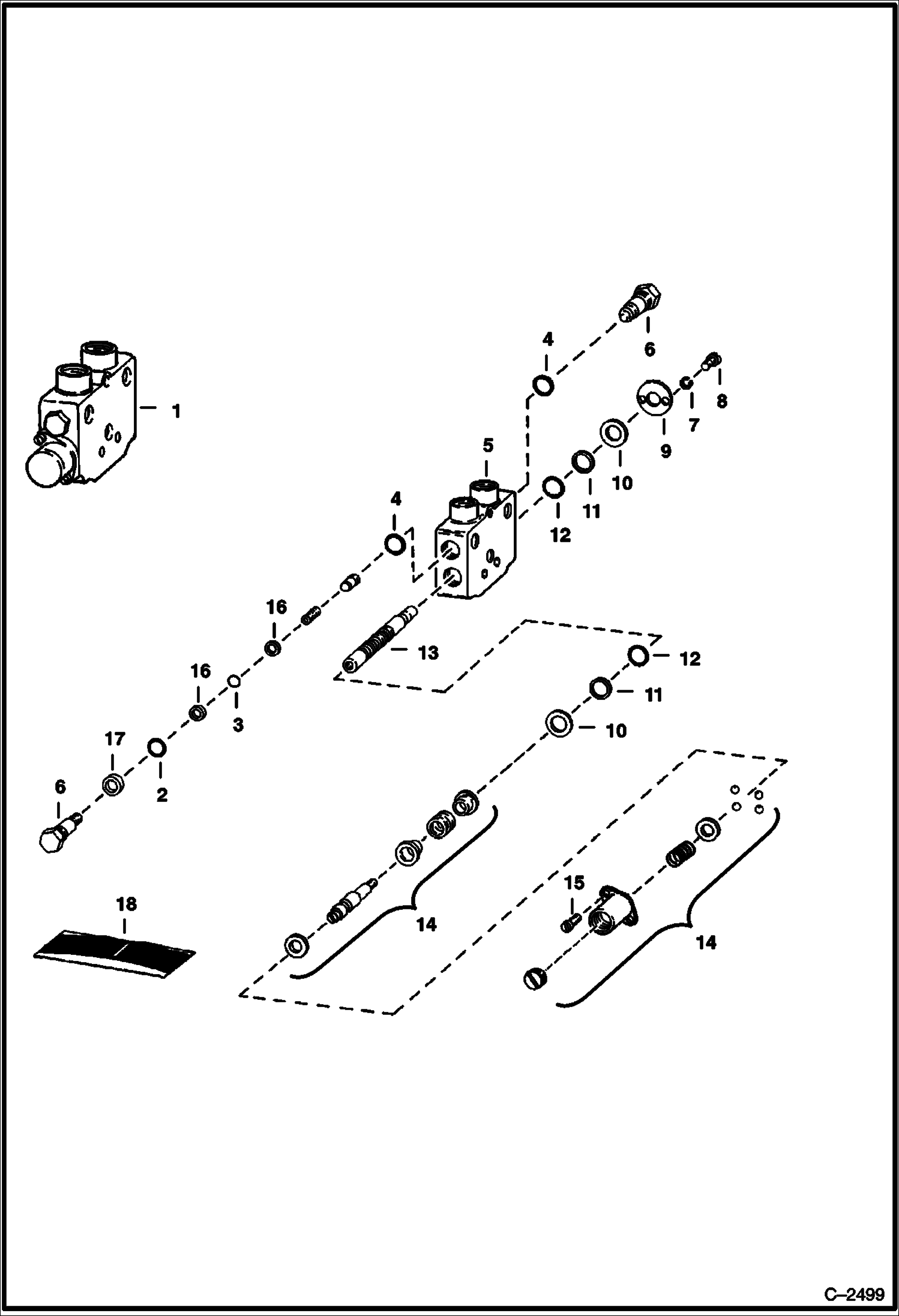

ВСПОМОГАТЕЛЬНАЯ СЕКЦИЯ (GRESEN CS)
1Артикул: SECTION, SECTION See BTI242 NLA - aux.--Was 6513590 - A
2Артикул: O-RING, O-RING NSS
3Артикул: O-RING, O-RING NSS

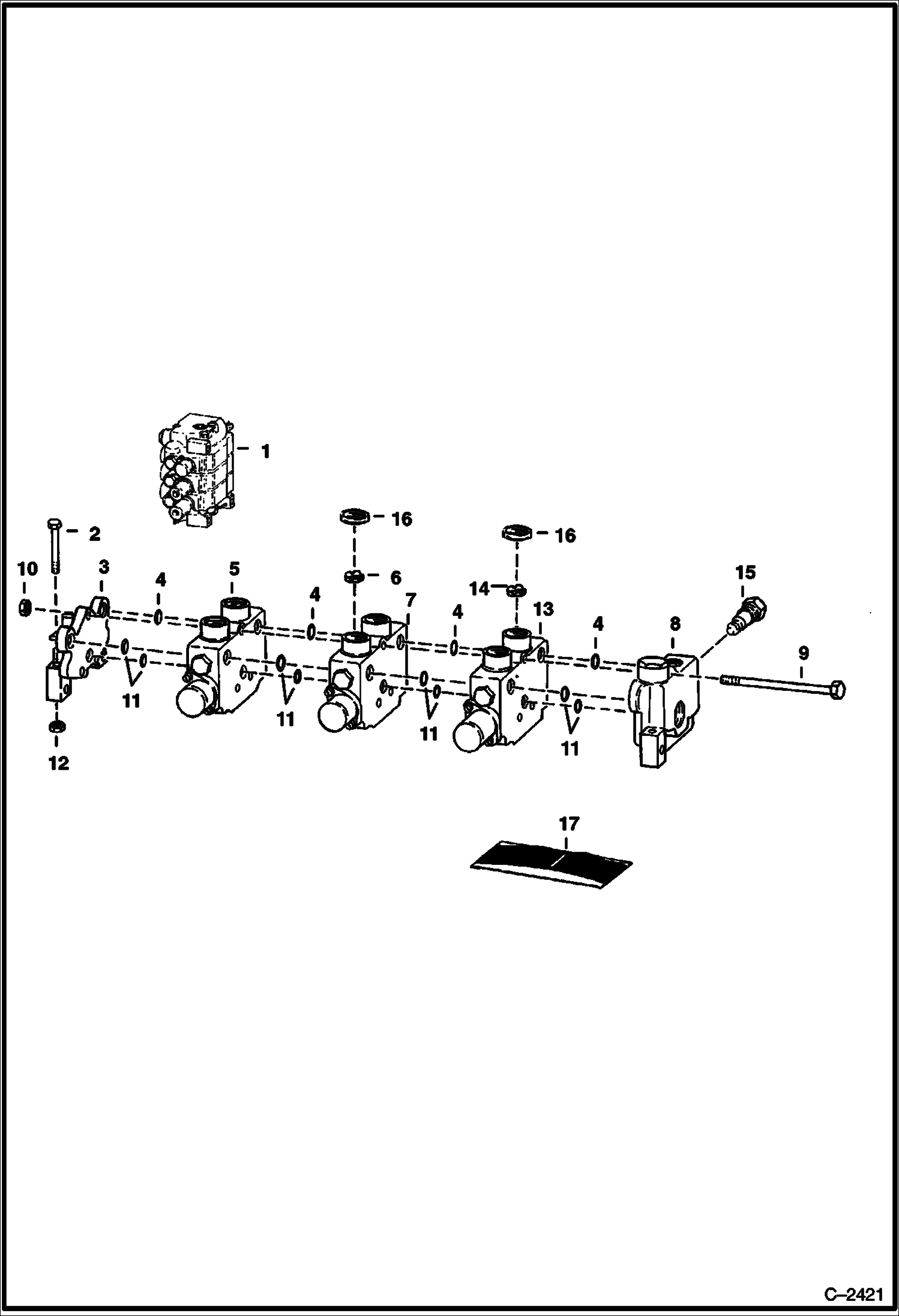

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (GRESEN CS)
1Артикул: VALVE, VALVE See BTI242 NLA - control - 3 spool - W/Ref. 15 - Was 6558497 - A
2Артикул: 17C540, BOLT
3Артикул: COVER, COVER See BTI242 NLA - left - Was 6519933 - A

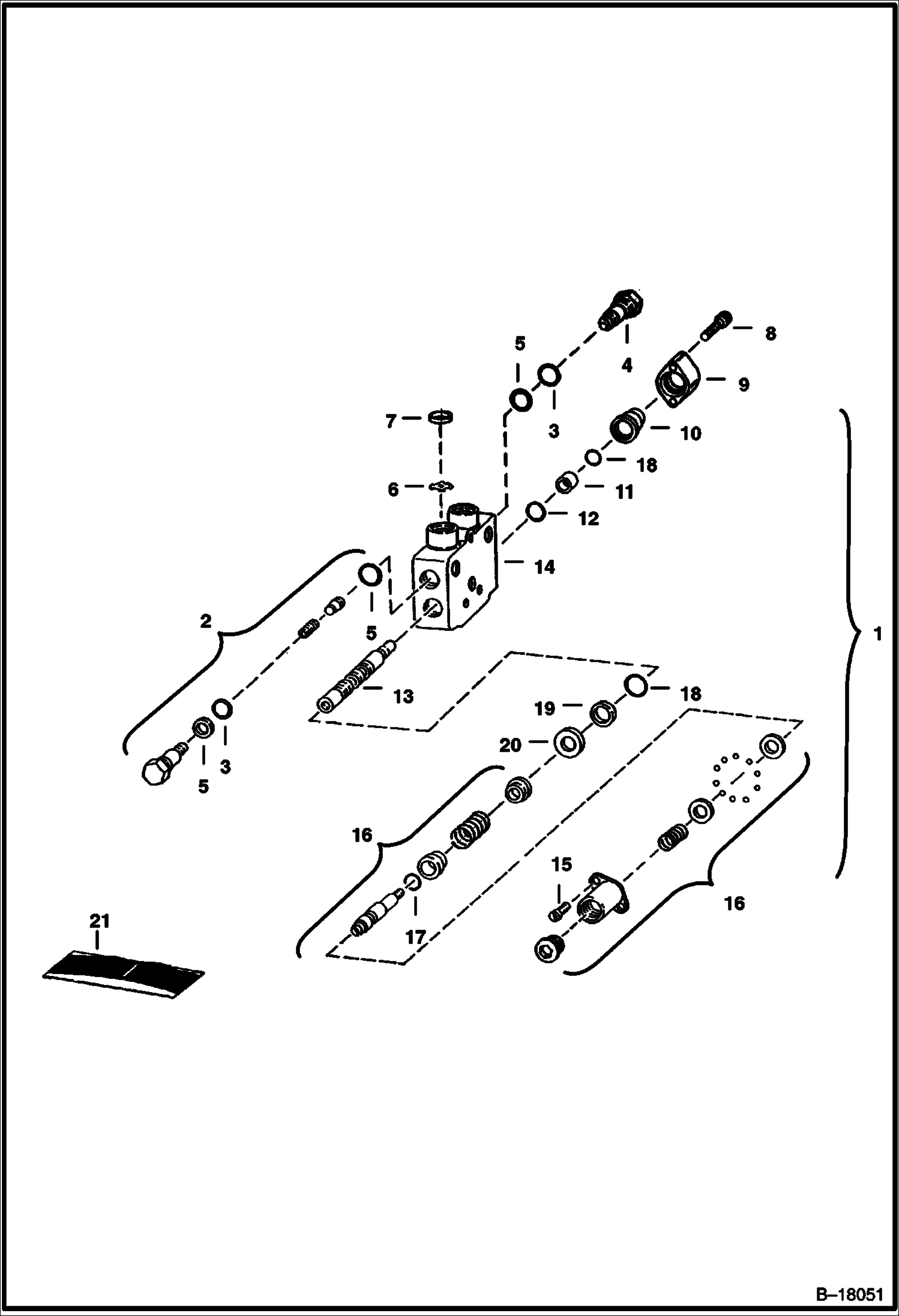

СЕКЦИЯ ПОДЪЕМА (GRESEN V20)
1Артикул: 6659259, SECTION
2Артикул: 6650692, RELIEF VALVE
3Артикул: O-RING, O-RING NSS
ВПУСКНАЯ СЕКЦИЯ (GRESEN CS)
1Артикул: SECTION, SECTION See BTI242 NLA - inlet - Ref. 2-4 - Was 6512244 - A
2Артикул: 6519750, PLUG
3Артикул: O-RING, O-RING NSS
ГИДРОЦИЛИНДР ПОДЪЕМА (С НАВАРЕННОЙ ТРУБКОЙ)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B6942 NLA - ORDER 6586671 CYLINDER
2Артикул: CASE, CASE NLA - Order 6586674 Case & 6529384 Tube
3Артикул: 92D12, NUT Was 86D000012B - A

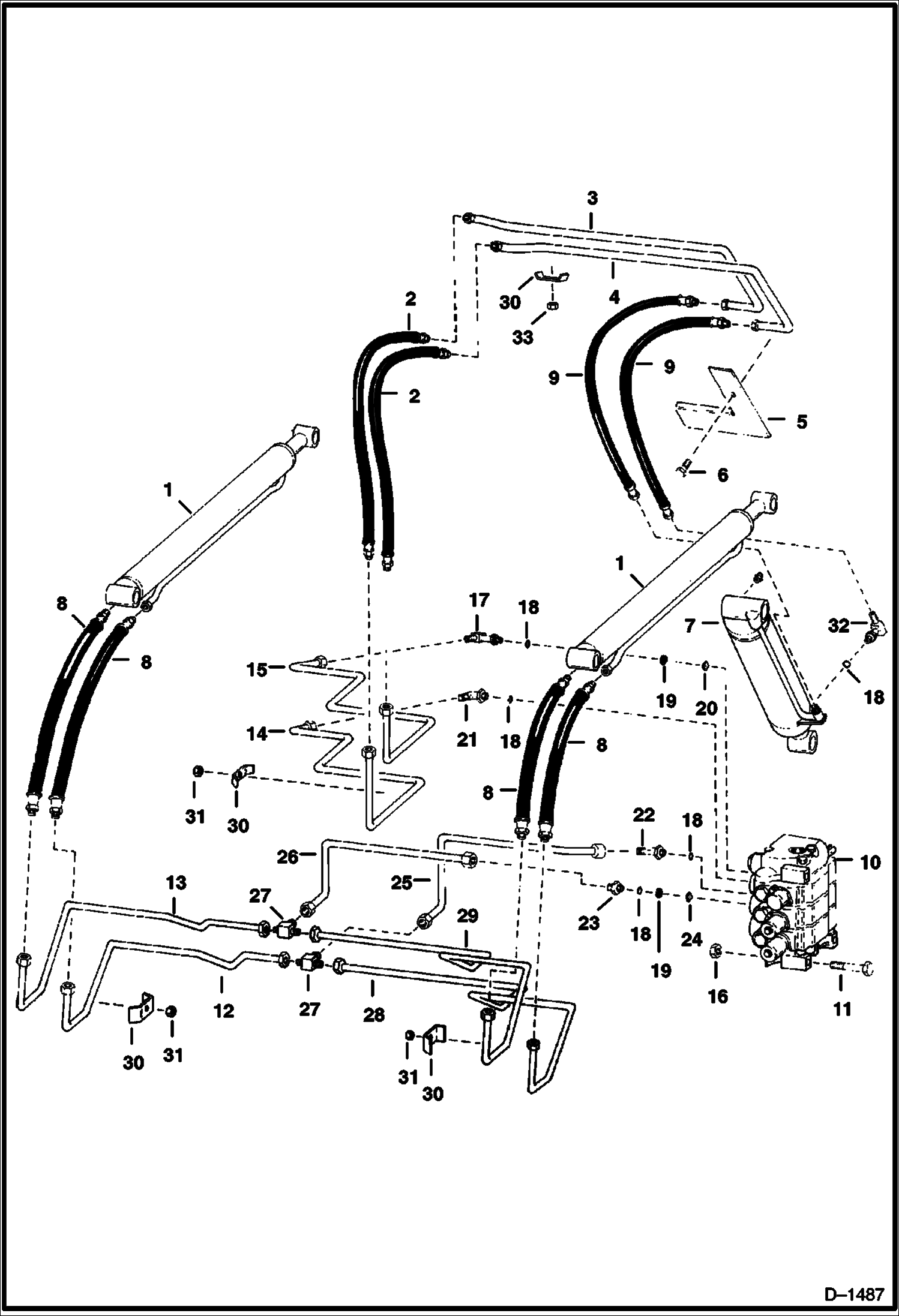

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B6942 See Illustration LIFT CYLINDER/ B2206 LIFT
2Артикул: 6559199, HOSE
3Артикул: 6557780, TUBE
ЦИЛИНДРА НАКЛОНА (CESSNA) (СЕРИЙНЫЙ НОМЕР 12949 И ВЫШЕ)
1Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ B18047 See BTI167 NLA - ORDER 6539810 CYLINDER
2Артикул: CASE, CASE NLA - Order 6539810 Cylinder - Was 6598067 - A
3Артикул: 6514872, SLEEVE
ГИДРОЦИЛИНДР ПОДЪЕМА (С СМЕННЫМ ПАТРУБКОМ)
1Артикул: 6586671, CYLINDER, LIFT Ref. 2 - 17 - Was 6592962 - A
2Артикул: 6586674, TUBE, CASE CYL LIFT Was 6592621 - A
3Артикул: 92D12, NUT Was 86D000012B - A

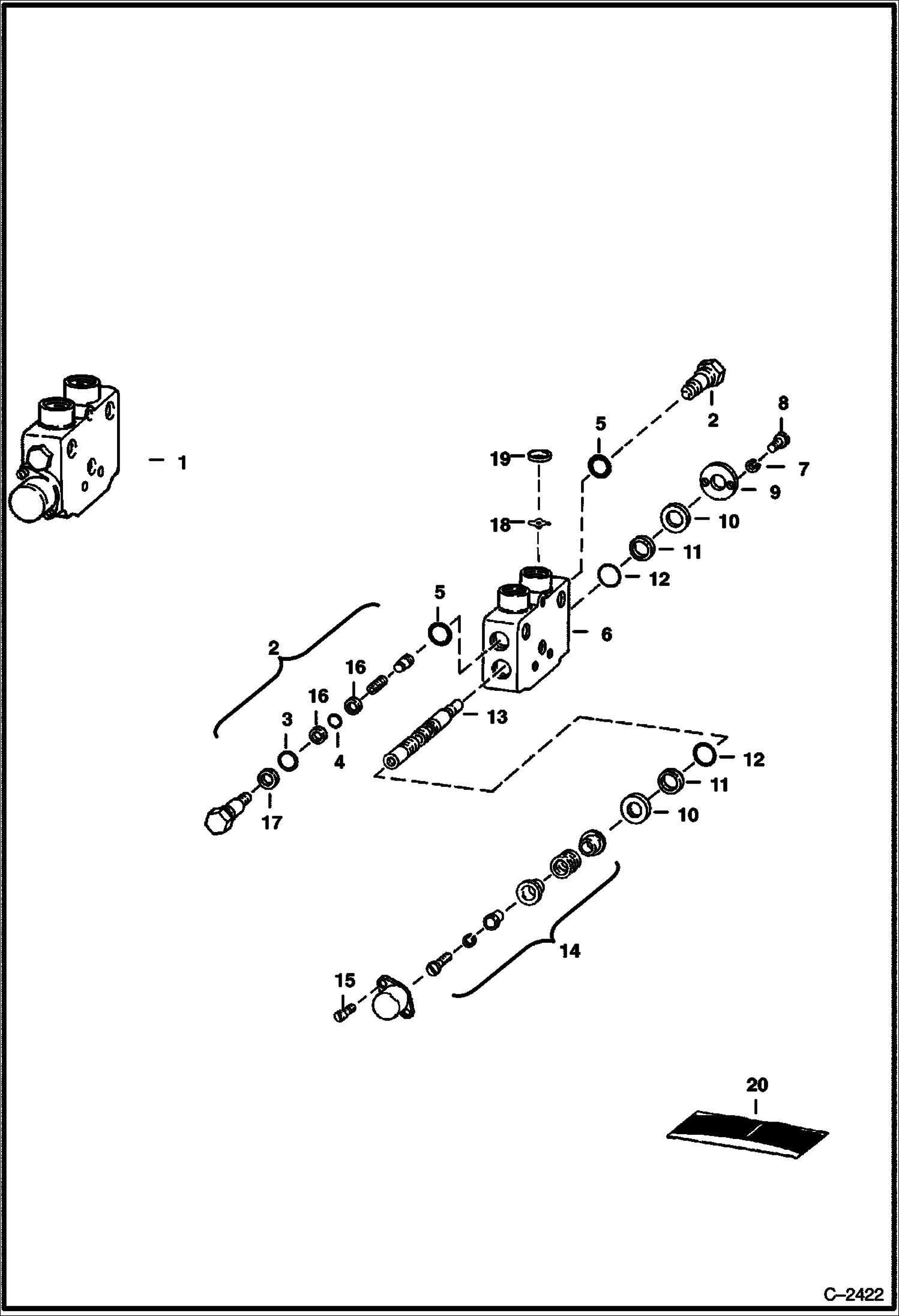

СЕКЦИЯ УПРАВЛЕНИЯ НАКЛОНОМ КОВША (GRESEN CS)
1Артикул: SECTION, SECTION See BTI242 NLA - tilt - Was 6519936 - A
2Артикул: 6519937, CHECK load
3Артикул: O-RING, O-RING NSS

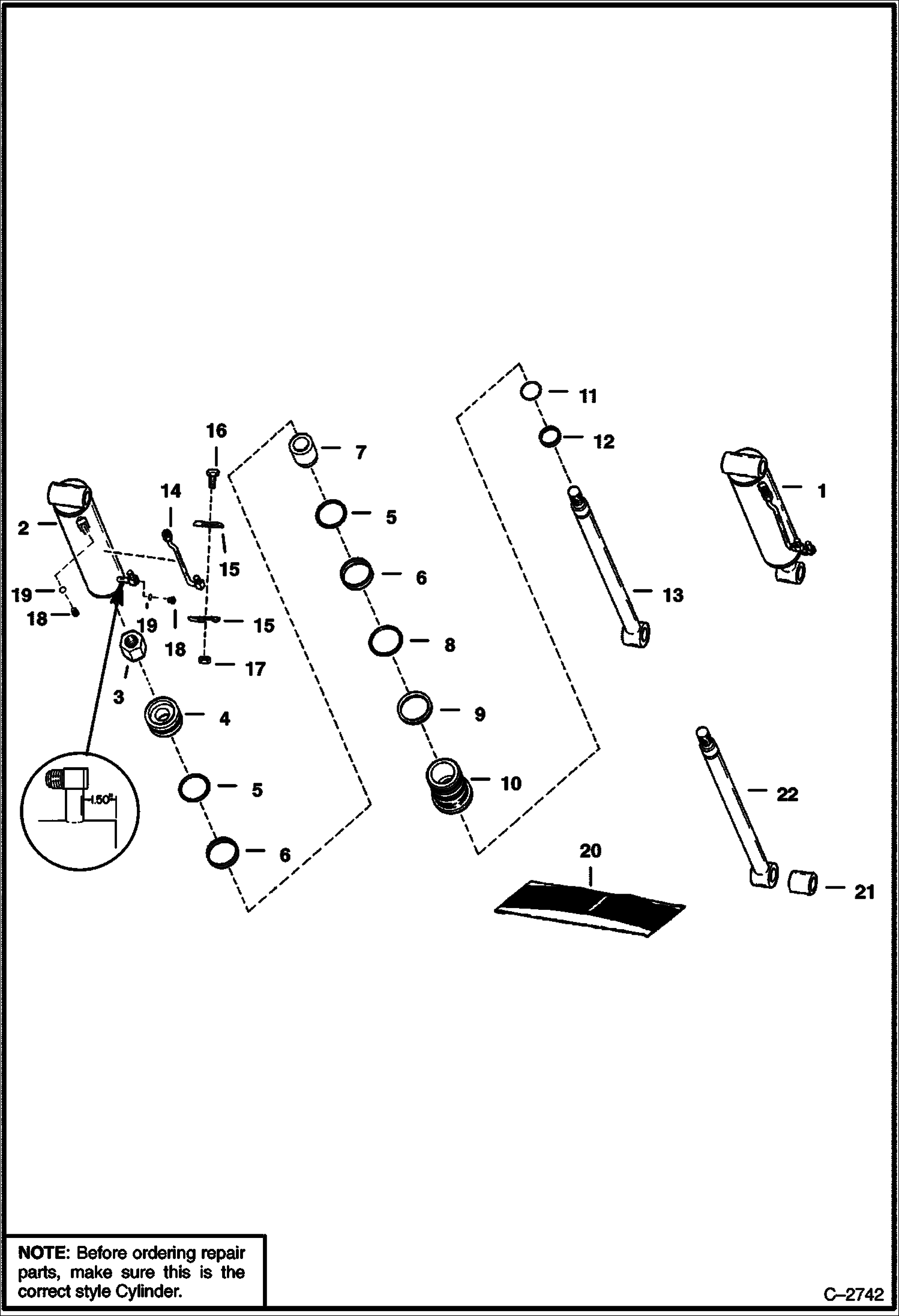

ЦИЛИНДРА НАКЛОНА (BOBCAT)
1Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ B18047 NLA - Order 6539810 Cylinder
2Артикул: CASE, CASE NLA - Order 6539810 Cylinder - Was 6592041 - A
3Артикул: 86D16, NUT
