ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы
ЦИЛИНДР ОТВАЛА ИСХОДНОЕ ОБОРУДОВАНИЕ
1Артикул: CYLINDER, CYLINDER See BTIE-003 NLA - Ref. 2-20 - Was 6651897 - A
2Артикул: 6652991, GREASE ZERK
3Артикул: ROD, ROD NLA - W/Ref. 4 - Was 6653007 - A
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В РУКОЯТЬ В ЦИЛИНДР СТРЕЛЫ
1Артикул: 6654375, ADAPTER W/Ref. 2
2Артикул: 79K6, O RING 10
3Артикул: 6535408, TUBE
ЦИЛИНДР ПОВОРОТА ИСХОДНОЕ ОБОРУДОВАНИЕ
1Артикул: CYLINDER, CYLINDER See BTIE-003 NLA - Ref. 2-19 - Was 6651896 - A
2Артикул: 6652990, GREASE ZERK
3Артикул: ROD, ROD NLA - W/Ref. 4 - Was 6653003 - A

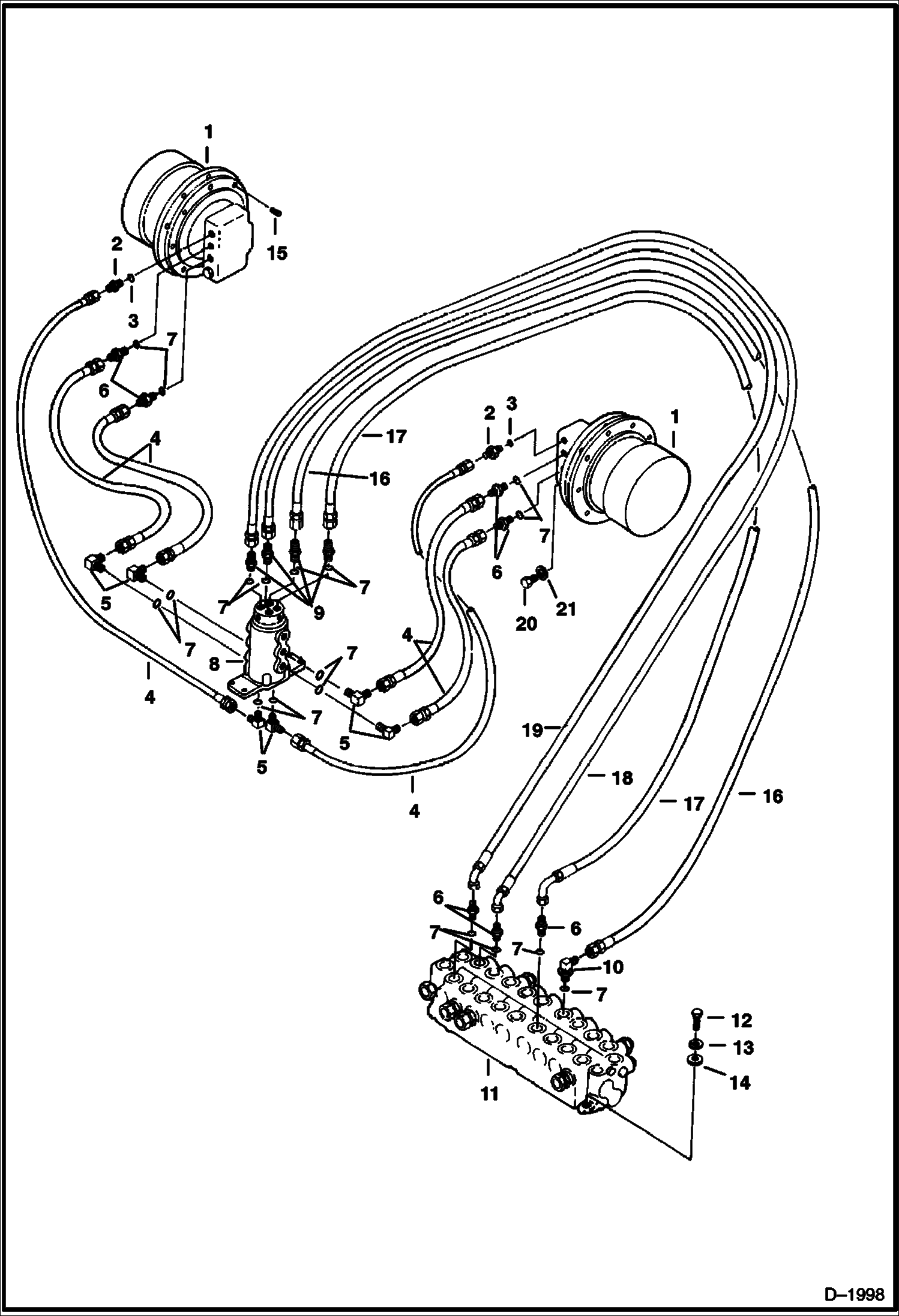

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ХОДОВОЙ ГИДРОМОТОР
1Артикул: MOTOR, MOTOR See Illustration TRAVEL MOTOR/ D1922 See BTIE-049 NLA - travel - Was 6651892 - A
2Артикул: 6654895, ADAPTER W/Ref. 3
3Артикул: 79K4, O RING 10

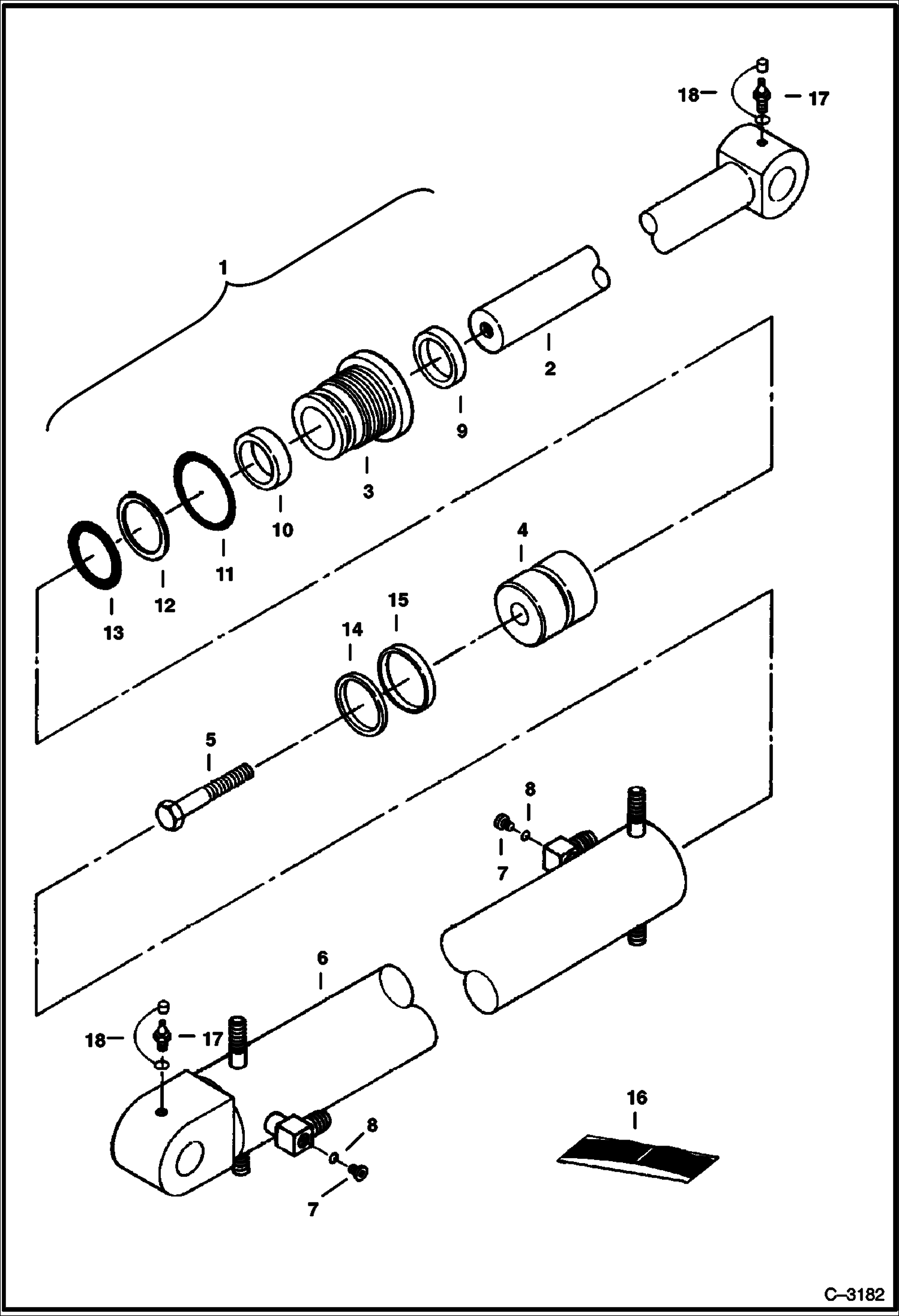

ЦИЛИНДР ОТВАЛА BOBCAT
1Артикул: CYLINDER, CYLINDER See BTIE-003 NLA - Ref. 2-15 - Was 6534421 - A
2Артикул: 6534425, ROD
3Артикул: 6534429, HEAD
ХОДОВОЙ ГИДРОМОТОР
1Артикул: VALVE, VALVE ASSY NSS - Ref. 2-15
2Артикул: BODY, BODY NSS
3Артикул: 6653021, PLUG

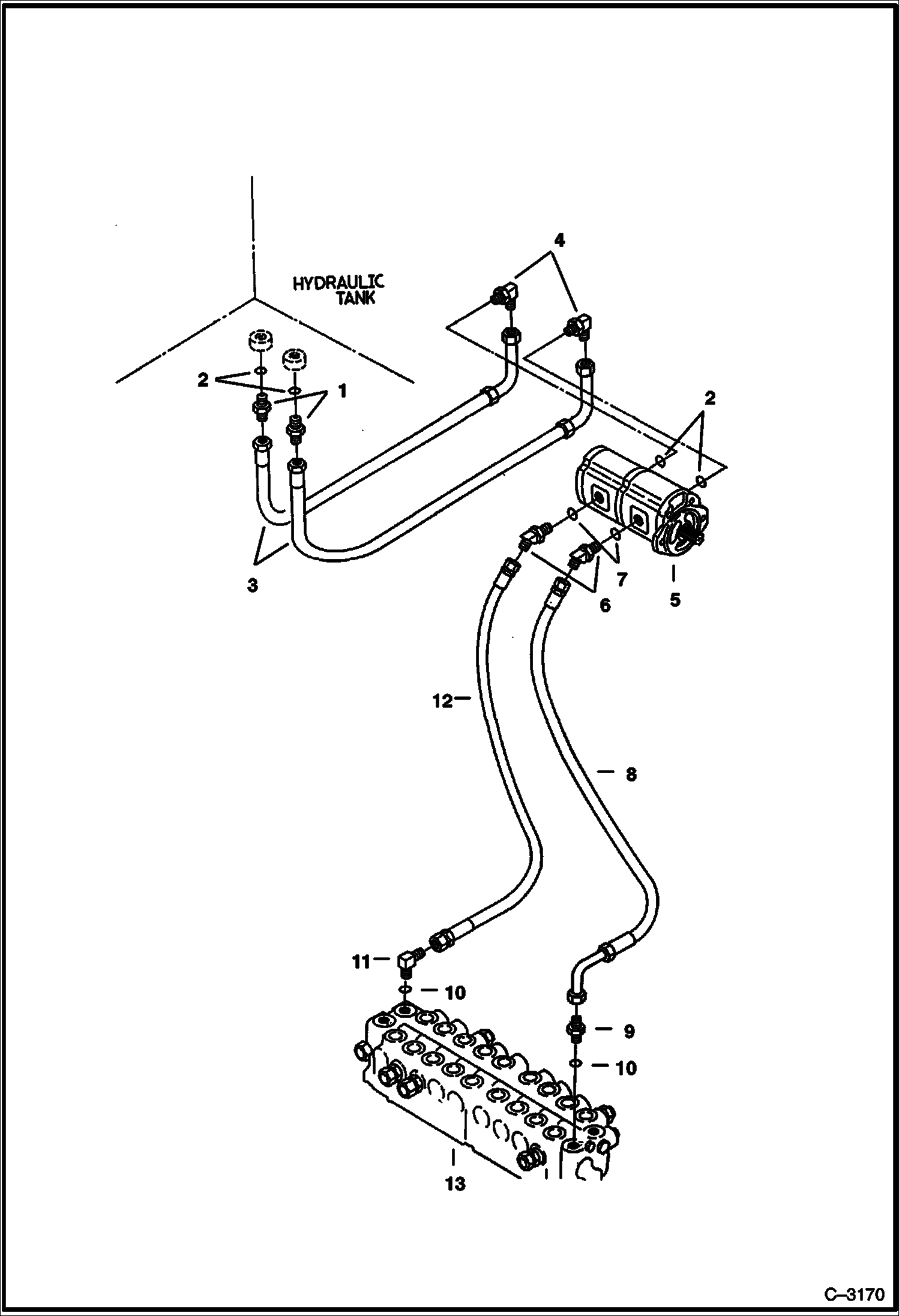

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В НАСОС В БАК
1Артикул: 15K8, FITTING W/Ref. 2
2Артикул: 79K12, O RING 10
3Артикул: 6535419, HOSE
ЦИЛИНДР ПОВОРОТА BOBCAT
1Артикул: CYLINDER, CYLINDER NLA - Was 6534460 Ref. 2-14 - A
2Артикул: 6534463, ROD
3Артикул: 6534429, HEAD
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ, ПОВОРОТНЫЙ МЕХАНИЗМ И РУКОЯТЬ
1Артикул: 6655559, VALVE assy., auxiliary - Ref. 2-15
2Артикул: 6653090, VALVE assy., swivel - Ref. 2-15
3Артикул: 6653089, VALVE assy., arm - Ref. 2-15
ШЕСТЕРЕННЫЙ НАСОС
1Артикул: PUMP, PUMP See BTIE-033 NLA - Assy. - Ref. 2-26 - Was 6651890 - A
2Артикул: BODY, BODY NSS
3Артикул: SEAL, SEAL NSS - See Ref. 26 - Was 6653435 - A
УРАВНИТЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
1Артикул: 6656374, VALVE Assy. - W/Ref. 2-11
2Артикул: HOUSING, HOUSING NSS
3Артикул: 994793, POPPET
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В КОВШ И ПОВОРОТ СТРЕЛЫ - С ГИДРОЗАМОКОМ ЦИЛИНДРА ПОВОРОТА
1Артикул: 6654376, ELBOW W/Ref. 2
2Артикул: 79K6, O RING 10
3Артикул: 6654375, ADAPTER
ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ МОДЕЛЬ #144 - 1003 - 006
1Артикул: SWING, SWING MOTOR NLA - Assy - W/Ref. 2-37 - Order Ref. 38 - Was 6669539 - A
2Артикул: 6671069, SHAFT Assy. - W/Ref. 3-13, 32 & 37 - Was 6659995 - A
3Артикул: 6656359, SNAP RING

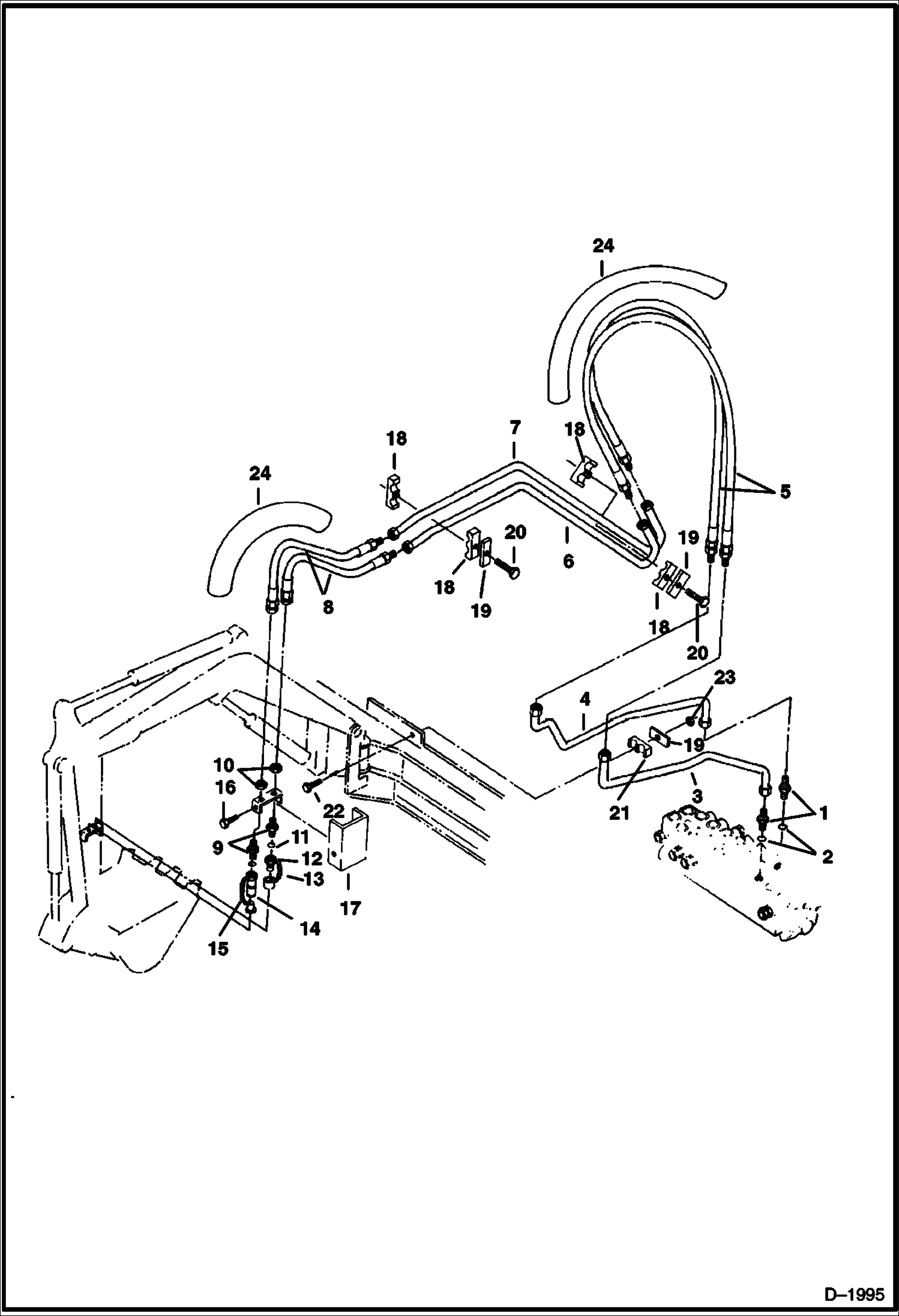

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ВСПОМОГАЛЕНОЕ УСТРОЙСТВО
1Артикул: 6654894, ADAPTER W/Ref. 2
2Артикул: 79K6, O RING 10
3Артикул: 6535410, TUBE
ЦИЛИНДР СТРЕЛЫ BOBCAT
1Артикул: 6586723, CYLINDER See BTIE-003 Ref. 2-15 - Was 6535779 - A
2Артикул: 6535782, ROD
3Артикул: 6534429, HEAD
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ФИЛЬТР В БАК
1Артикул: 6533941, TANK
2Артикул: CAP, CAP NLA - locking - W/Ref. 3 - code GC020 - Order 6662030 - Was 6659249 - A
3Артикул: 6662030, CAP locking - order key separately - code PK510
СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ ОТВАЛ, СТРЕЛВ, КОВШ И ПОВОРОТ СТРЕЛЫ
1Артикул: 6653095, VALVE Assy. - Boom - Ref. 2-15
2Артикул: 6653094, VALVE Assy. - Bucket - Ref. 2-15
3Артикул: 6653093, VALVE Assy. - Boom Swing - Ref. 2-15
ЦИЛИНДР СТРЕЛЫ ИСХОДНОЕ ОБОРУДОВАНИЕ
1Артикул: CYLINDER, CYLINDER See BTIE-003 NLA - Ref. 2-22 - Was 6651893 - A
2Артикул: 6652991, GREASE ZERK
3Артикул: ROD, ROD NLA - W/Ref. 4 - Was 6652972 - A
ЦИЛИНДР РУКОЯТИ ИСХОДНОЕ ОБОРУДОВАНИЕ
1Артикул: CYLINDER, CYLINDER See BTIE-003 NLA - Ref. 2-20 - Was 6651894 - A
2Артикул: 6652990, GREASE ZERK
3Артикул: 6652994, ROD W/Ref. 4

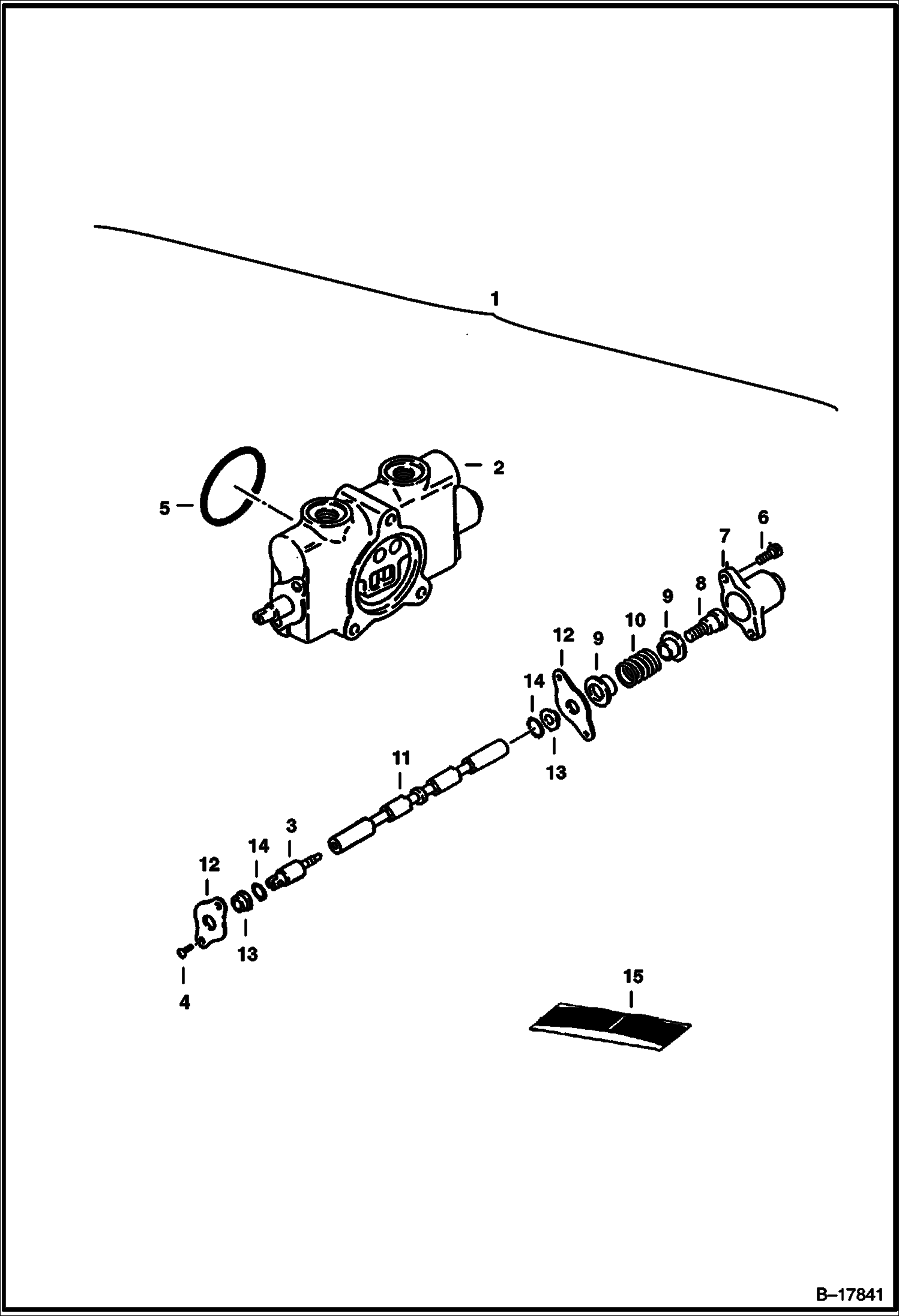

СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ ЛЕВОСТОРОННИЙ ХОД
1Артикул: 6653092, VALVE assy. - Ref. 3-14
2Артикул: HOUSING, HOUSING NSS
3Артикул: 6653085, HEAD
ЦИЛИНДР РУКОЯТИ BOBCAT
1Артикул: 6586722, CYLINDER See BTIE-003 Ref. 2-15 - Was 6535709 - A
2Артикул: 6535712, ROD
3Артикул: 6586721, HEAD Was 6534429 - A
ЦИЛИНДР КОВША BOBCAT
1Артикул: CYLINDER, CYLINDER NLA - Ref. 2-15 - Order cyl. assy. 6588658 - Was 6586439 - A
2Артикул: 6586448, ROD
3Артикул: 6537865, HEAD

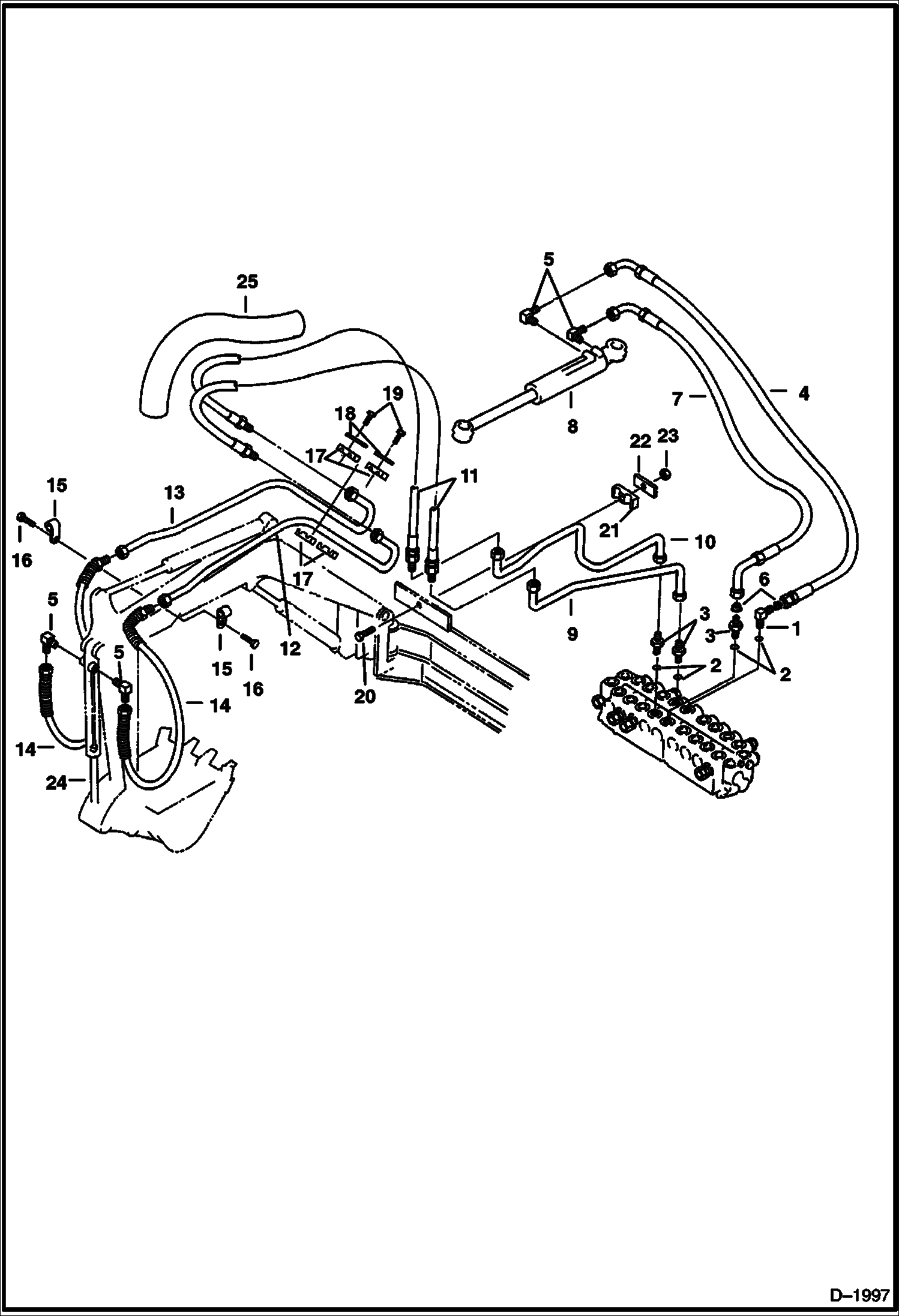

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В КОВШ И ПОВОРОТ СТРЕЛЫ - БЕЗ ГИДРОЗАМОКА ЦИЛИНДРА ПОВОРОТА
1Артикул: 6654376, ELBOW W/Ref. 2
2Артикул: 79K6, O RING 10
3Артикул: 6654375, ADAPTER
ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ МОДЕЛЬ # 144-1001-006
1Артикул: SWING, SWING MOTOR NLA - assy. - W/Ref. 2-35 & 37 - Order 6665347 swing motor, Ref. 38, 6535424, 6535425 & 6535426 - Was 6653461
2Артикул: SHAFT, SHAFT NLA - assy. - W/Ref. 3-13, 32 & 37 - Order 6671069 and Ref. 38
3Артикул: SNAP, SNAP RING NLA - Order Ref. 2 - Was 6656359 - A
ПОВОРОТНОЕ СОЕДИНЕНИЕ (С ПРИВАРЕННЫМ ОГРАНИЧИТЕЛЕМ ПОВОРОТА)
1Артикул: 6803396, SWIVEL JOINT W/Ref. 2-11 - Was 6800517 - A
2Артикул: 6664900, HOUSING
3Артикул: O-RING, O-RING NLA

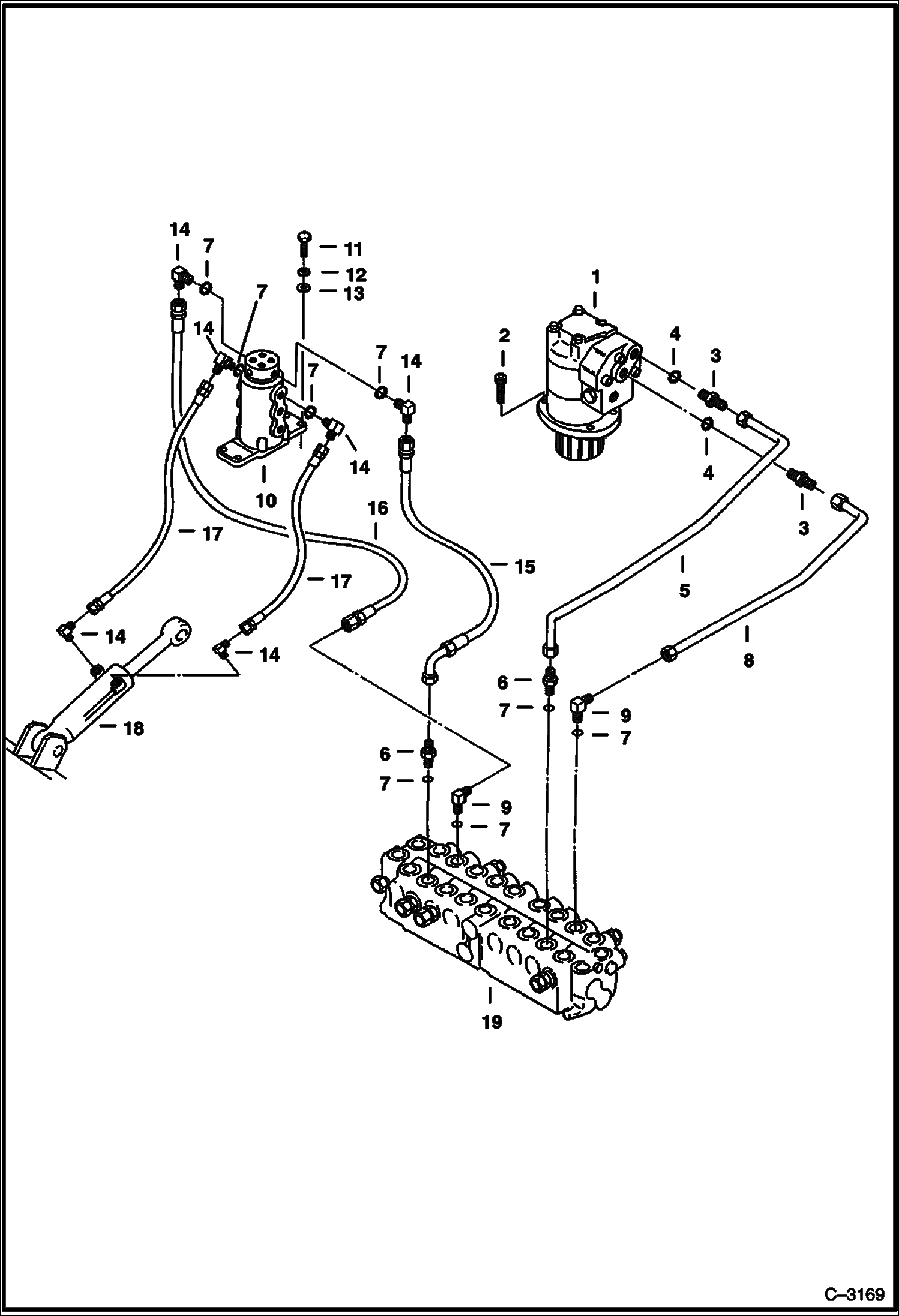

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ИЗ КЛАПАНА В ЦИЛИНДР И ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ
1Артикул: MOTOR, MOTOR See Illustration SWING MOTOR/ D2041 NLA - SWING - Order 6665347, 6535424 , 6535425 & 6535426 - WAS 6653461 - A
2Артикул: 6655791, MOTOR See Illustration SWING MOTOR/ B17839 SWING
3Артикул: 7GM1030, BOLT
ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ МОДЕЛЬ # 144-1002-006
1Артикул: SWING, SWING MOTOR NLA - Assy. - W/Ref. 2-33 - Order 6665347 & (2) 25K030022B - Was 6655791 - A
2Артикул: SHAFT, SHAFT See BTIE-013 NLA - Assy. - W/Ref. 3-13 - order 6671069 - Was 6659995 - A
3Артикул: SNAP, SNAP RING NLA - Order Ref. 2 - Was 6656359 - A
ЦИЛИНДР КОВША ИСХОДНОЕ ОБОРУДОВАНИЕ
1Артикул: CYLINDER, CYLINDER See BTIE-003 NSS - Ref. 2-20 - Was 6651895 - A
2Артикул: 6652990, GREASE ZERK
3Артикул: 6653005, ROD W/Ref. 4

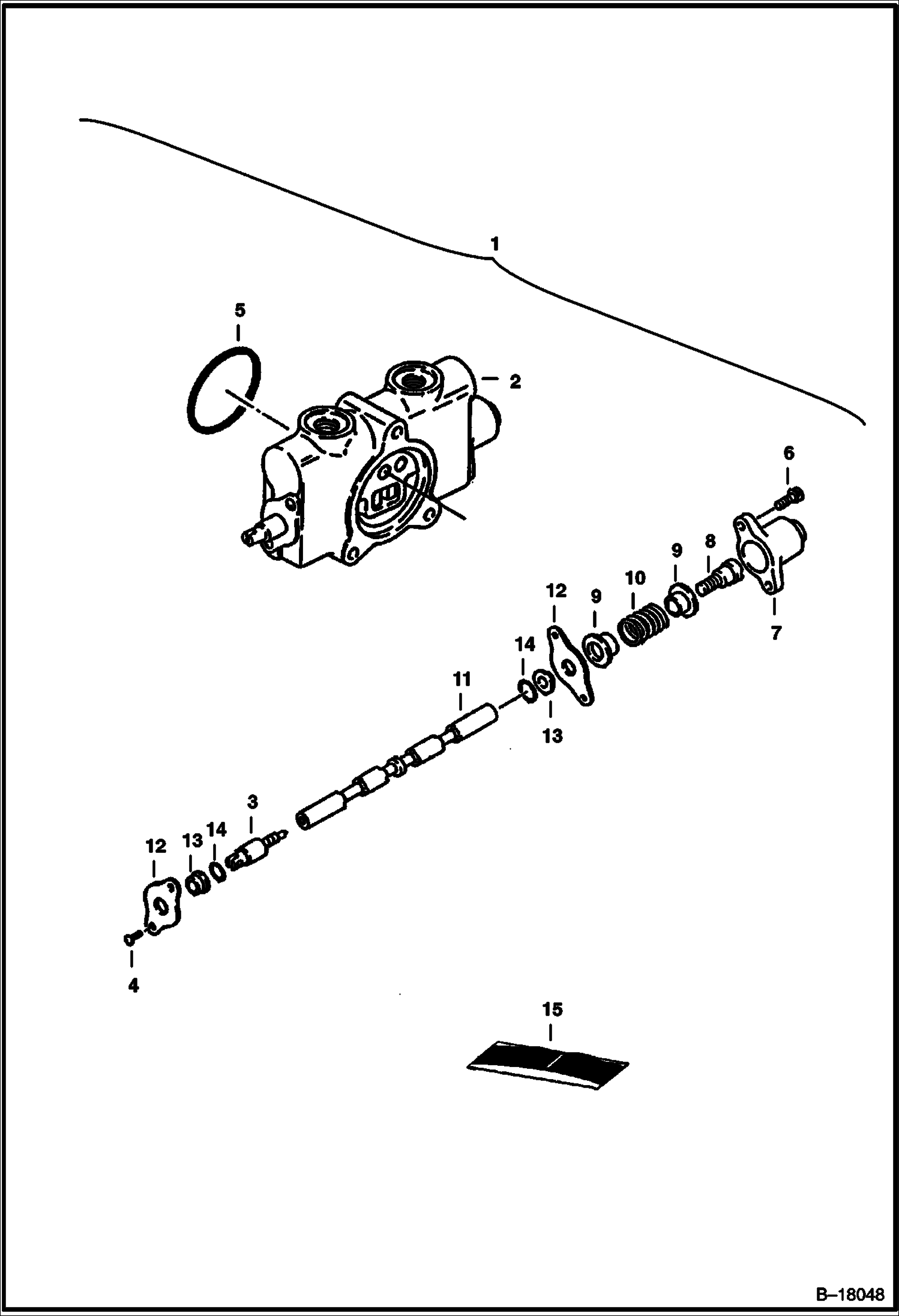

СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ ПРАВОСТОРОННИЙ ХОД
1Артикул: 6653097, VALVE assy. - Ref. 3-14
2Артикул: HOUSING, HOUSING NSS
3Артикул: 6653085, HEAD
РЕГУЛИРУЮЩИЙ КЛАПАН 9-КАТУШКА
1Артикул: 6655393, VALVE assy. - Ref. 2-18 - Was 6654129 - A
2Артикул: 6653098, SECTION inlet
3Артикул: 6653097, VALVE See Illustration VALVE SECTION/ B18048 R.H. TRAVEL
ПОВОРОТНОЕ СОЕДИНЕНИЕ (СО СТОПОРОМ ШАРНИРНОГО ПАЛЬЦА)
1Артикул: SWIVEL, SWIVEL JOINT See BTIE-032 NLA - Ref. 2-14 - W/Press in pin - Was 6533937 - A
2Артикул: SWIVEL, SWIVEL JOINT See BTIE-032 NLA - Ref. 2-4 & 6 -18 - W/Welded on pin - Was 6658956 - A
3Артикул: BODY, BODY See BTIE-032 NLA - Was 6533946 - A
