Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7223985, BATTERY Was 6914907 - A |
| 2 | Артикул: 01598.2, SCREW |
| 3 | Артикул: 77136.0, Bracket |
| 4 | Артикул: 000350-02V, WASHER |
| 5 | Артикул: 01681.6, Nut Was 51851.4 - B |
| 6 | Артикул: 78869.5, Negative Battery Cable negative |
| 7 | Артикул: 79861.1, Positive Battery Cable positive |
| 8 | Артикул: 65764.3, Circuit Breaker W/Ref. 40 |
| 9 | Артикул: 100345-06W, NUT |
| 10 | Артикул: 000350-01U, WASHER |
| 11 | Артикул: 41821.0, Screw |
| 12 | Артикул: 79862.9, Starter Wiring Harness |
| 13 | Артикул: 13415.5, Washer |
| 14 | Артикул: 100329-01C, SCREW |
| 15 | Артикул: 6911357, HARNESS , VALVE |
| 16 | Артикул: 96589.7, Wire harness |
| 17 | Артикул: 6911732, WIRE HARNESS MACHINE |
| 18 | Артикул: 6917889, HARNESS Was 96587.1 |
| 19 | Артикул: 100417-11D, HORN |
| 20 | Артикул: 79533.6, Front Light Assembly, RH RH - W/Ref. 22 |
| 21 | Артикул: 6666570, BULB 40W - Was 000405-62P - A |
| 22 | Артикул: 27362.3, Bulb 4W |
| 23 | Артикул: 7030719, BULB, LIGHT 21W - Was 27089.2 - A |
| 24 | Артикул: 59758.3, Light, RH |
| 25 | Артикул: 01718.6, Washer |
| 26 | Артикул: 1CM820, BOLT Was 01596.6 - B |
| 27 | Артикул: 79539.3, Front Light Wire Harness, LH LH |
| 28 | Артикул: 79534.4, Front Light Assembly, LH LH - W/Ref. 27 |
| 29 | Артикул: 6666570, BULB 40W - Was 000405-62P - A |
| 30 | Артикул: 27362.3, Bulb 4W |
| 31 | Артикул: 59948.0, Light, LH |
| 32 | Артикул: 7030719, BULB, LIGHT 21W - Was 27089.2 - A |
| 33 | Артикул: 98086.2, Lighting harness |
| 34 | Артикул: 7225546, LIGHT, REAR RH Was 82265.0 - A |
| 35 | Артикул: 97260.4, Glass |
| 36 | Артикул: 7030719, BULB, LIGHT 21W - Was 27089.2 - A |
| 37 | Артикул: 7030720, BULB, LIGHT 21/5W - Was 6909955 - A |
| 38 | Артикул: 100329-01C, SCREW Was 33786.5 - A |
| 39 | Артикул: 6901596, GREASE |
| 40 | Артикул: 7225547, WASHER Was 6921479 - A |
| 41 | Артикул: 7225545, LIGHT, REAR LH LH - Was 82266.8 - A |
| 42 | Артикул: 97261.2, Glass |
| 43 | Артикул: 7030719, BULB, LIGHT 21W - Was 27089.2 - A |
| 44 | Артикул: 7030720, BULB, LIGHT 21/5W - Was 6909955 - A |
| 45 | Артикул: 6914109, SENSOR, LOAD |
| 46 | Артикул: BUZZER, BUZZER NLA - Was 90913.5 - A |
| 47 | Артикул: 6914139, FUEL GAUGE W/Ref. 39 |
| 48 | Артикул: 6914908, PLATE |
| 49 | Артикул: 6925364, SEAL |
| 50 | Артикул: 66181.9, CIRCUIT BREAKER KEY |
ЭЛЕКТРИЧЕСКАЯ СХЕМА ШАССИ: Техника, которая работает на результат

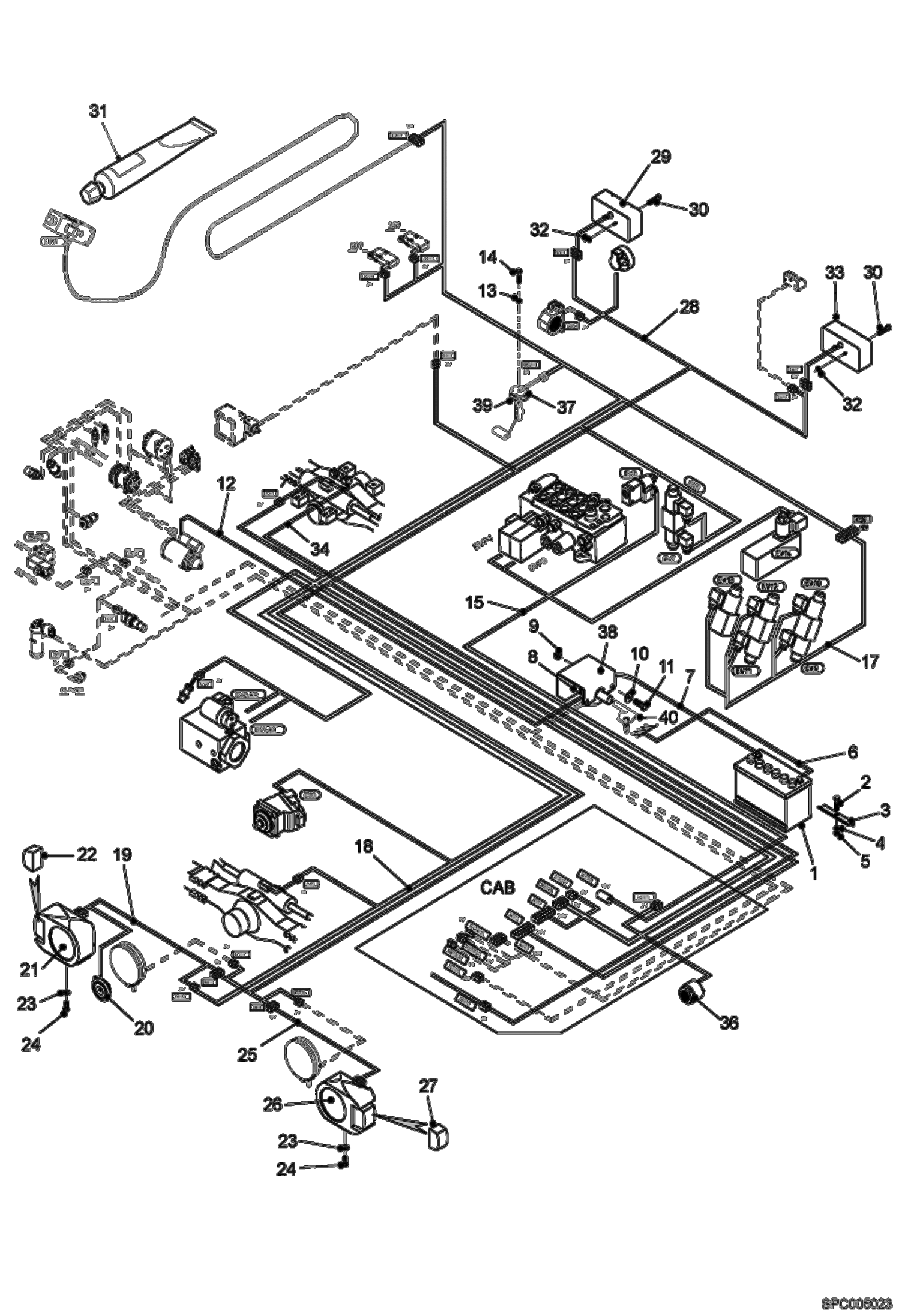

ЭЛЕКТРИЧЕСКАЯ СХЕМА ШАССИ на телескопический погрузчик Bobcat T2556 363011001 - 363011999, 363111001 - 363111999Габаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
Похожая техника в категории: ЭЛЕКТРИЧЕСКАЯ СИСТЕМА (Bobcat)
ЭЛЕКТРИЧЕСКАЯ СХЕМА ДВИГАТЕЛЯ
1Артикул: 691584...
2Артикул: 78872....
3Артикул: 691718...
Подробнее >

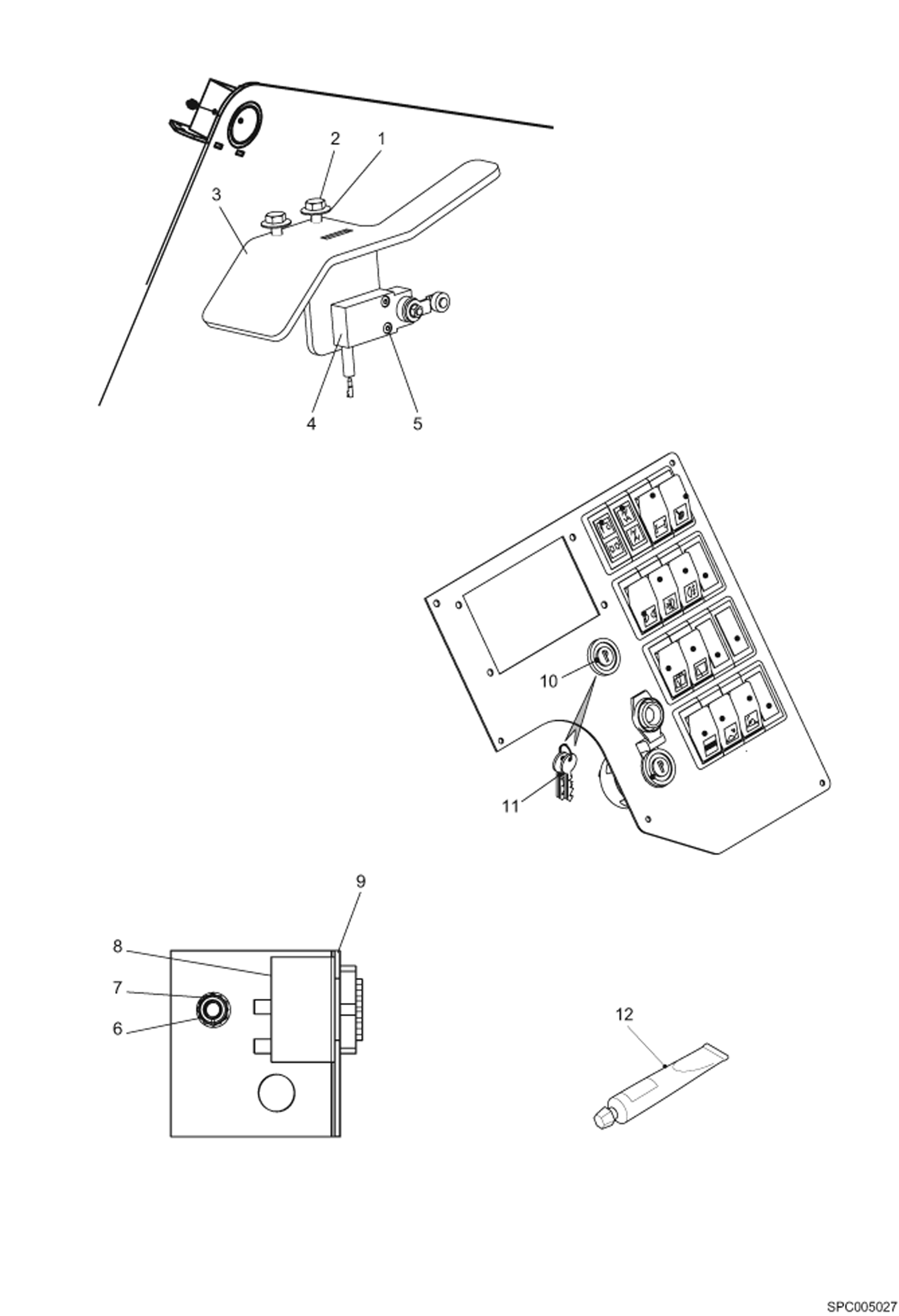

КОНТУР БЕЗОПАСНОСТИ (АВАРИЙНЫЙ ОГРАНИЧИТЕЛЬ ХОДА СТРЕЛЫ (AMA) (ОПЦИЯ)
