ОРГАНЫ УПРАВЛЕНИЯ — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6564657, PIN |
| 2 | Артикул: 6576302, BAR |
| 3 | Артикул: 95D6, NUT |
| 4 | Артикул: 6563914, WASHER |
| 5 | Артикул: 6665701, BUSHING, PRESS FIT |
| 6 | Артикул: 17C624, BOLT 5 |
| 7 | Артикул: PEDAL, PEDAL NLA - Order Ref. 32 |
| 8 | Артикул: 6665839, BOLT round head allen socket - .75-- long |
| 9 | Артикул: 17C616, BOLT 5 |
| 10 | Артикул: 619021, WASHER, 5 0.13-- thick - 32 mm (1.25--) OD |
| 11 | Артикул: 83D6, NUT 5 flanged head - prevailing torque |
| 12 | Артикул: 53D6, NUT flanged head - pre-applied loctite |
| 13 | Артикул: 6708043, BUSHING flange |
| 14 | Артикул: 6512026, BUSHING |
| 15 | Артикул: 37C620, BOLT |
| 16 | Артикул: 6706104, RETAINING NUT |
| 17 | Артикул: 6544654, BUSHING spacer |
| 18 | Артикул: 7108408, LEVER Was 6733940 - A |
| 19 | Артикул: 6564654, PIN |
| 20 | Артикул: 6706105, YOKE |
| 21 | Артикул: 6513495, COTTER PIN |
| 22 | Артикул: 1306637, CLIP |
| 23 | Артикул: 57D6, NUT 5 |
| 24 | Артикул: 6726679, MOUNT |
| 25 | Артикул: VALVE, VALVE |
| 26 | Артикул: 6717820, BAR |
| 27 | Артикул: 17C620, BOLT |
| 28 | Артикул: 6708009, LINK 2.69-- (68,3 mm) long |
| 29 | Артикул: 6577961, GROMMET |
| 30 | Артикул: 35C612, BOLT hex flanged head |
| 31 | Артикул: 17C612, BOLT 5 hex head |
| 32 | Артикул: 6685060, BUSHING, TORSION torsion - 26,8 mm (1.055--) OD |
| 33 | Артикул: 6737388, WASHER |
| 34 | Артикул: 7115220, MOUNT |
| 35 | Артикул: 7115219, PEDAL |
| 36 | Артикул: 17C612, BOLT 5 |
| 37 | Артикул: 6557831, WASHER 0.15-- thick - 0.88-- OD |
ОРГАНЫ УПРАВЛЕНИЯ: Техника, которая работает на результат

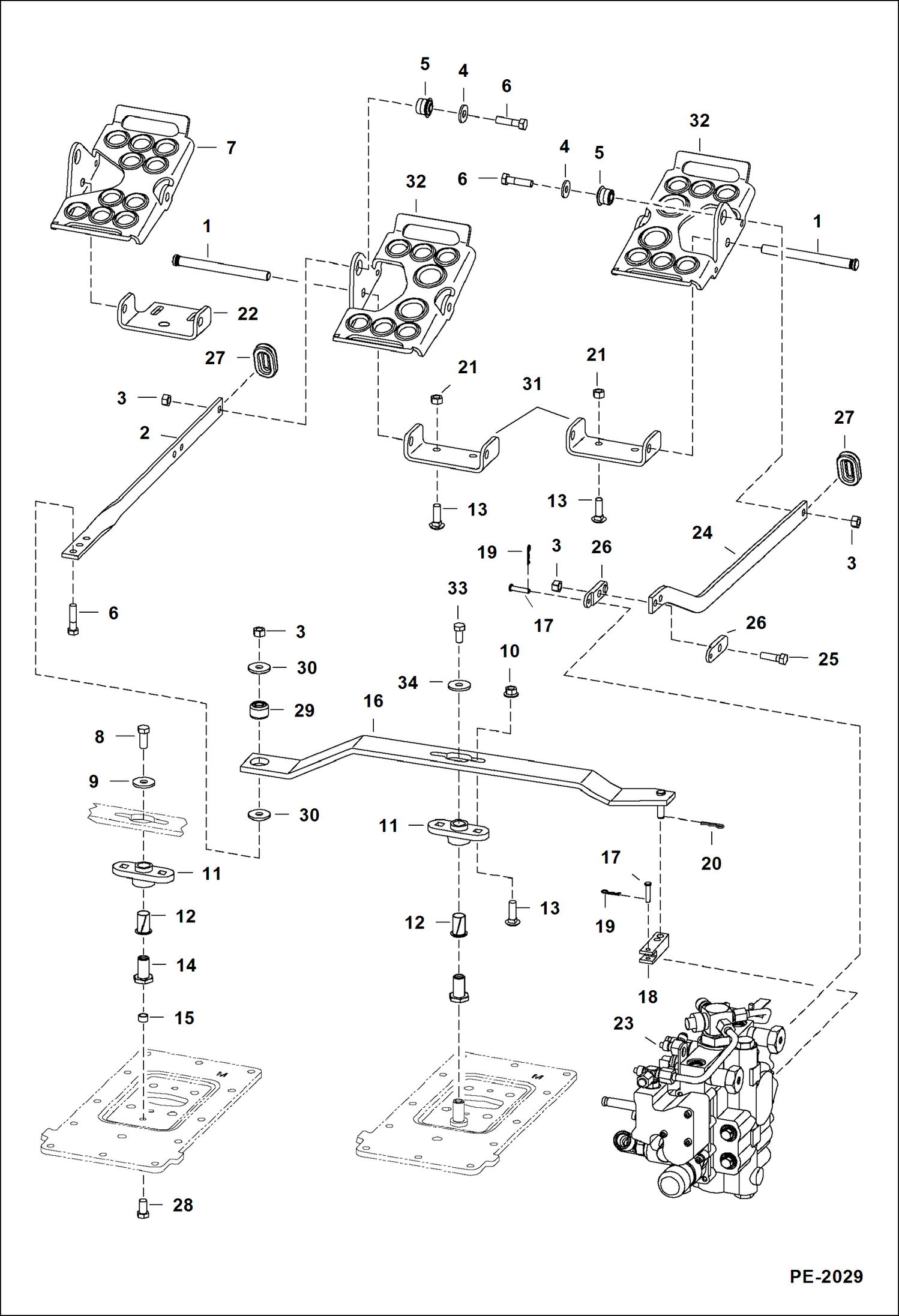

ОРГАНЫ УПРАВЛЕНИЯ на мини-погрузчик Bobcat S130 524611001 И ВЫШЕ, 524711001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
