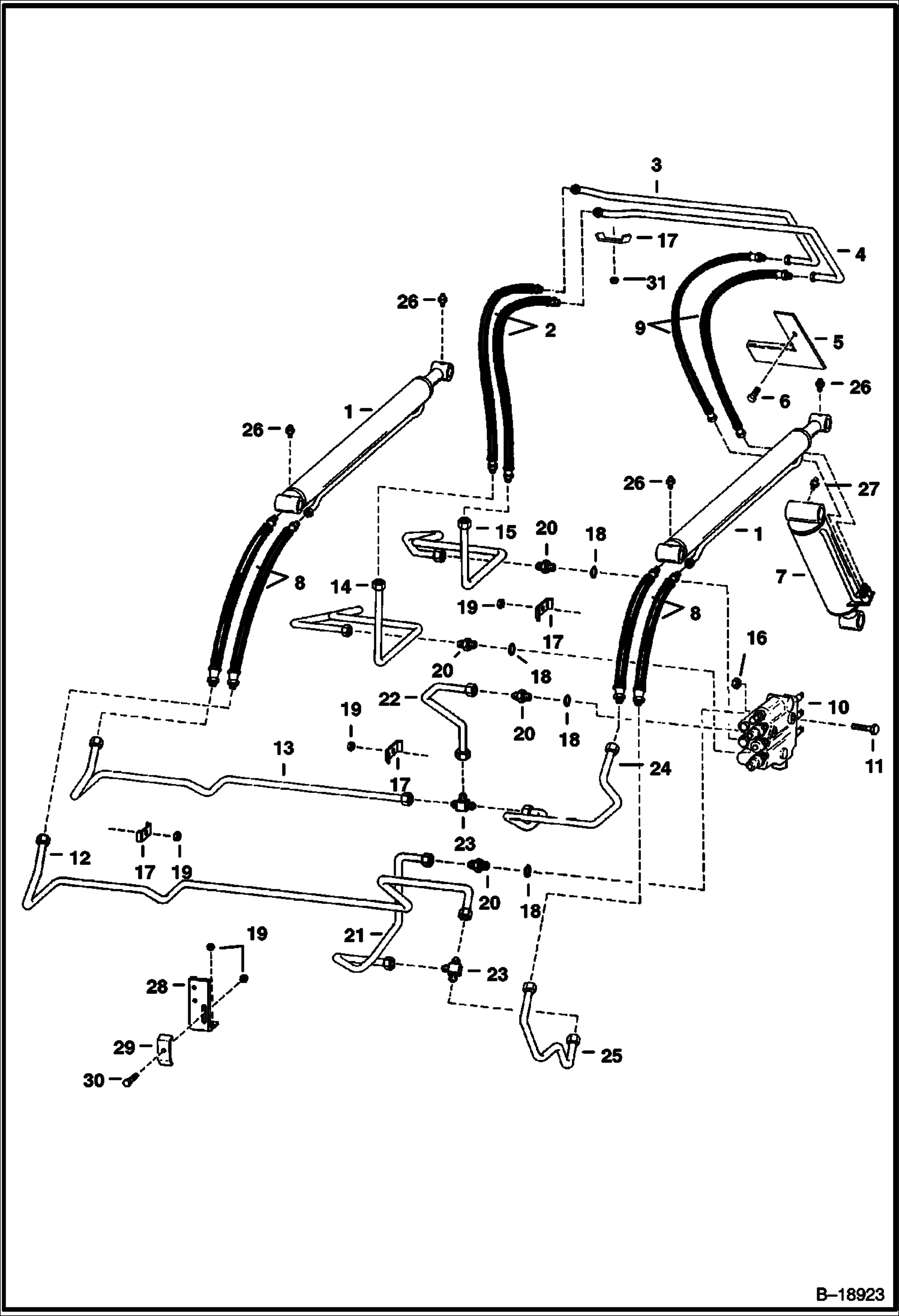

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B6942 See Illustration LIFT CYLINDER/ B2206 - lift |
| 2 | Артикул: 6559199, HOSE |
| 3 | Артикул: 6557780, TUBE |
| 4 | Артикул: 6557781, TUBE |
| 5 | Артикул: 6553422, COVER |
| 6 | Артикул: 84G3724, BOLT |
| 7 | Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ B18047 See Illustration TILT CYLINDER/ C2742 - lift |
| 8 | Артикул: 6563616, HOSE |
| 9 | Артикул: 6559200, HOSE |
| 10 | Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B18925 |
| 11 | Артикул: 17C560, BOLT |
| 12 | Артикул: 6564470, TUBELINE, HYD |
| 13 | Артикул: 6564469, TUBE |
| 14 | Артикул: TUBE, TUBE NLA - Can use 6571690 & 6571691 - Was 6564477 - A |
| 15 | Артикул: 6571691, TUBE |
| 16 | Артикул: TUBE, TUBE NLA - Can use 6571690 & 6571691 - Was 6564476 - A |
| 17 | Артикул: 6571690, TUBE |
| 18 | Артикул: 85D5, NUT 5 |
| 19 | Артикул: 6502203, CLAMP |
| 20 | Артикул: 79K10, O RING 10 |
| 21 | Артикул: 85D6, NUT, 5 |
| 22 | Артикул: 15K7, FITTING W/Ref. 18 |
| 23 | Артикул: 6704347, TUBE Was 6564472 - A |
| 24 | Артикул: 6564473, TUBE |
| 25 | Артикул: 6560136, TEE |
| 26 | Артикул: 6564468, TUBE |
| 27 | Артикул: 6564471, TUBE |
| 28 | Артикул: 11H15, GREASE FITTING |
| 29 | Артикул: 10H25, FITTING, GREASE 5 |
| 30 | Артикул: 6568667, BRACKET |
| 31 | Артикул: 6569068, CLAMP |
| 32 | Артикул: 17C624, BOLT 5 |
| 33 | Артикул: 59D6, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ: Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ на Bobcat 700s Bobcat 743 5025M50001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
