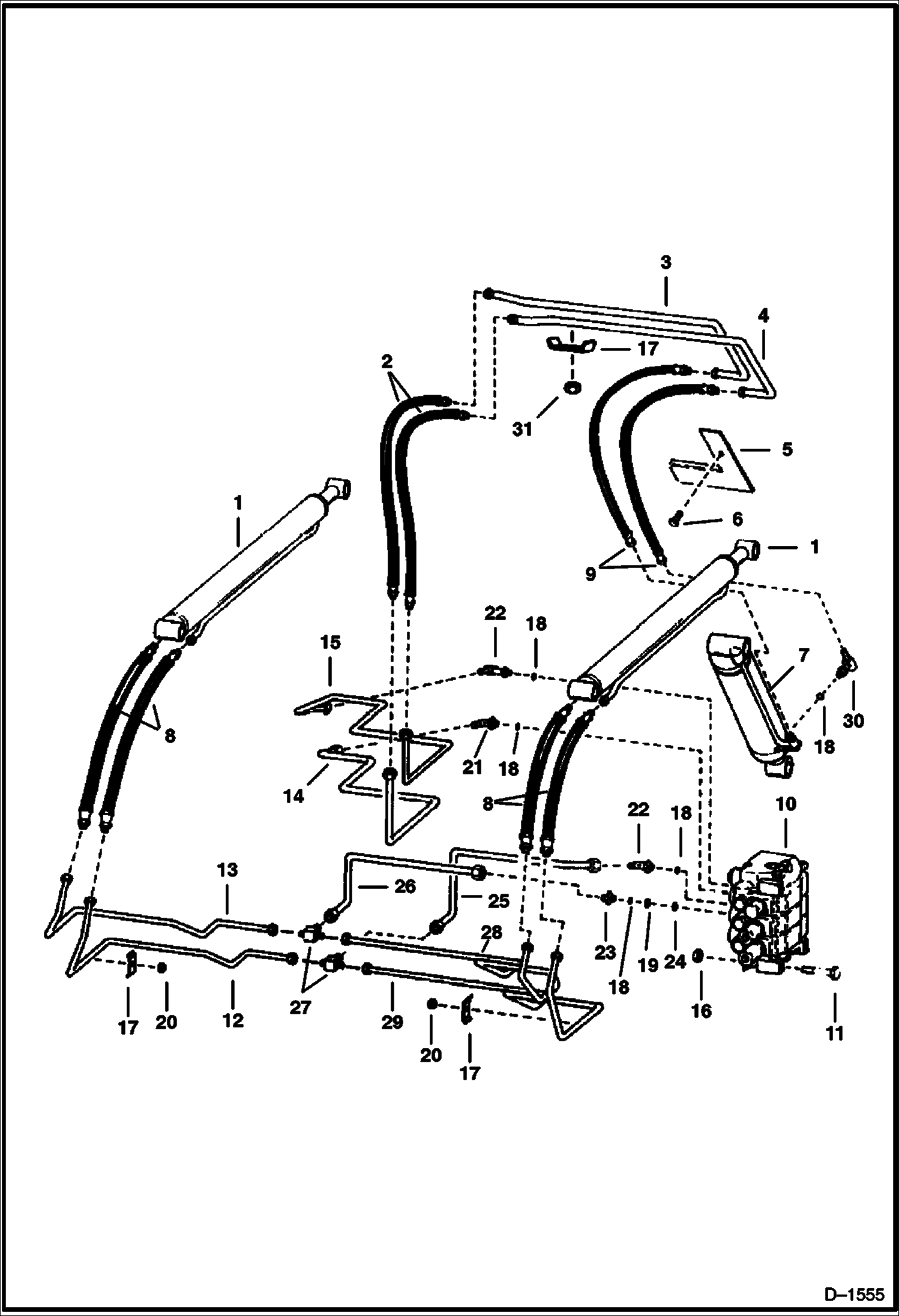

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (14999 И НИЖЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B2206 LIFT |
| 2 | Артикул: 6559199, HOSE |
| 3 | Артикул: 6557780, TUBE |
| 4 | Артикул: 6557781, TUBE |
| 5 | Артикул: 6553422, COVER |
| 6 | Артикул: 84G3724, BOLT Was 84G003720B - B |
| 7 | Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ C2546 TILT |
| 8 | Артикул: 6563616, HOSE |
| 9 | Артикул: 6559200, HOSE |
| 10 | Артикул: 6558497, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B18926 See Illustration INLET SECTION/ B1541 See Illustration TILT CONTROL SECTION/ B18932 See Illustration AUXILIARY CONTROL SECTION/ C2499 See Illustration LIFT CONTROL SECTION/ C2471 |
| 11 | Артикул: 17C540, BOLT |
| 12 | Артикул: 6562810, TUBE |
| 13 | Артикул: 6562809, TUBE |
| 14 | Артикул: 6558562, TUBE |
| 15 | Артикул: 6563167, TUBE |
| 16 | Артикул: 61D5, NUT |
| 17 | Артикул: 6502203, CLAMP |
| 18 | Артикул: 79K10, O RING 10 |
| 19 | Артикул: 6598690, SPRING |
| 20 | Артикул: 85D6, NUT, 5 |
| 21 | Артикул: 17K7, ELBOW W/Ref. 18 |
| 22 | Артикул: 18K7, FITTING W/Ref. 18 |
| 23 | Артикул: 15K7, FITTING W/Ref. 18 |
| 24 | Артикул: 18K7, FITTING W/Ref. 18 |
| 25 | Артикул: 6598689, ORIFICE .125 (3,17 mm) |
| 26 | Артикул: TUBE, TUBE NLA - Order 6563703 , 6563704 & 18K000007B |
| 27 | Артикул: 6563704, TUBE |
| 28 | Артикул: TUBE, TUBE NLA - Order 6563703 & 18K000007B |
| 29 | Артикул: 6563703, TUBE |
| 30 | Артикул: 6560136, TEE |
| 31 | Артикул: 6562811, TUBE |
| 32 | Артикул: 6562812, TUBE |
| 33 | Артикул: 6519195, ELBOW W/Ref. 18 |
| 34 | Артикул: 59D6, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (14999 И НИЖЕ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (14999 И НИЖЕ) на Bobcat 700s Bobcat 743 501911001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
