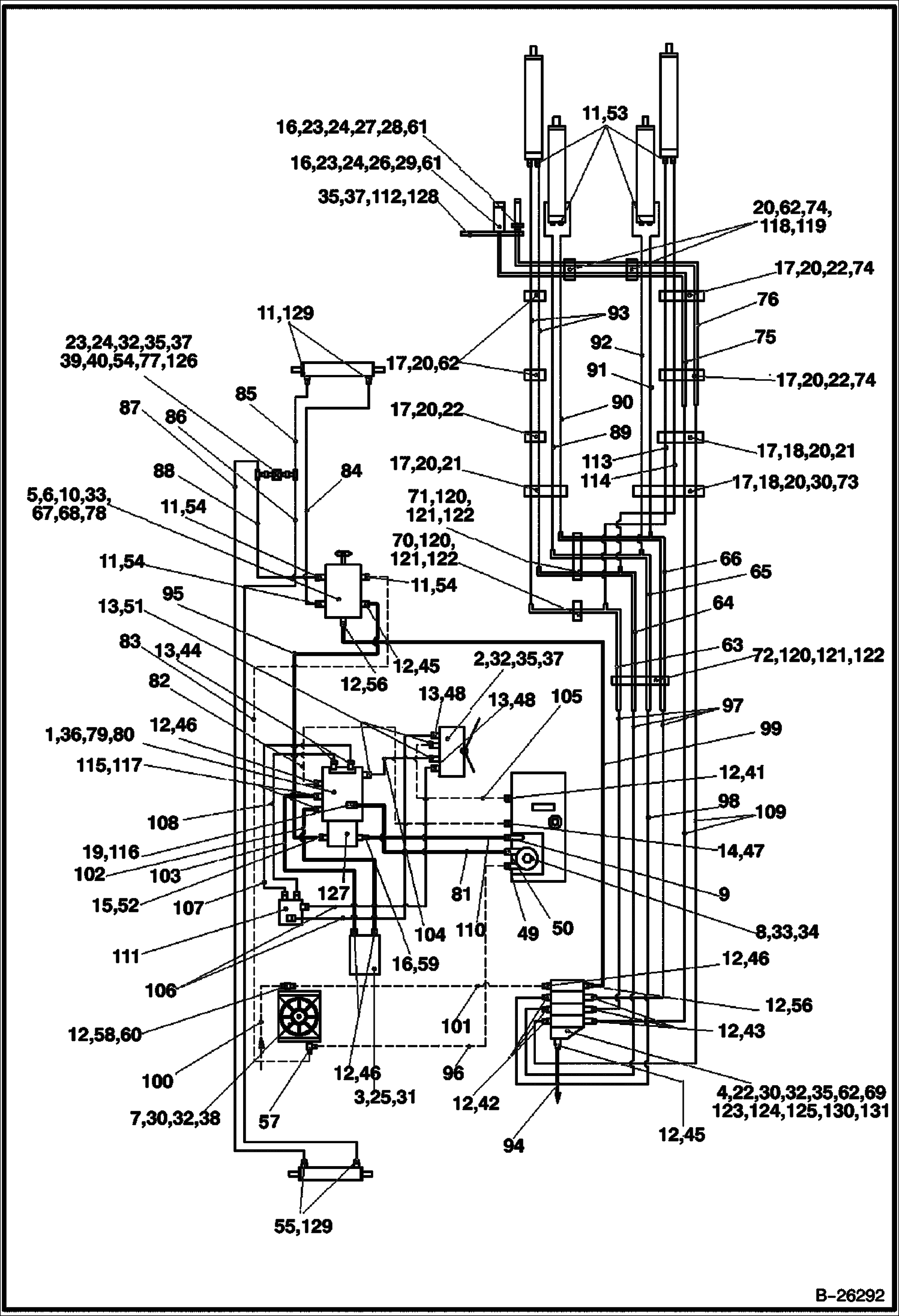

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (B250) 5703 11070 И НИЖЕ — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6960986, PUMP |
| 2 | Артикул: 6963657, PEDAL |
| 3 | Артикул: 6960883, MOTOR |
| 4 | Артикул: 6962695, DISTRIBUTOR |
| 5 | Артикул: 6961784, STEERING UNIT |
| 6 | Артикул: VALVE, VALVE NLA - Order 6961784 - Was 6961795 - A |
| 7 | Артикул: 6961606, OIL COOLER ASSY |
| 8 | Артикул: 6960724, FILTER |
| 9 | Артикул: 6960885, BRACE |
| 10 | Артикул: 6962344, STEERING |
| 11 | Артикул: 6962101, SEAL |
| 12 | Артикул: 6962096, RING |
| 13 | Артикул: 6962814, RING |
| 14 | Артикул: 6962815, RING |
| 15 | Артикул: 6960886, O-RING |
| 16 | Артикул: 6960881, O-RING |
| 17 | Артикул: 6963535, HOSE CLIP |
| 18 | Артикул: 6960756, HOLDER |
| 19 | Артикул: 6961995, RING |
| 20 | Артикул: 6960755, PLATE |
| 21 | Артикул: 1CM860, BOLT |
| 22 | Артикул: 1CM835, BOLT |
| 23 | Артикул: 6962818, NUT |
| 24 | Артикул: 6962099, WASHER |
| 25 | Артикул: 8EM120, WASHER |
| 26 | Артикул: 7246790, COUPLER, FF FEMALE See BTI433ldr - straight - Was 6672960 - A |
| 27 | Артикул: 7246777, COUPLER, FF MALE See BTI433ldr - straight - Was 6674688 - A |
| 28 | Артикул: 6960671, COVER |
| 29 | Артикул: 6960672, COVER |
| 30 | Артикул: 16DM8, NUT |
| 31 | Артикул: 1CM1230, SCREW,HEX |
| 32 | Артикул: 6962819, WASHER |
| 33 | Артикул: 6EM10, WASHER |
| 34 | Артикул: 1CM1025, BOLT |
| 35 | Артикул: 8EM80, WASHER |
| 36 | Артикул: 1CM1450, BOLT |
| 37 | Артикул: 1CM816, BOLT Was 4CM816 - A |
| 38 | Артикул: 1CM820, BOLT |
| 39 | Артикул: VALVE, VALVE NLA - Was 6961762 - A |
| 40 | Артикул: 6961763, CONNECTOR |
| 41 | Артикул: 6960720, FITTING |
| 42 | Артикул: 6960733, FITTING |
| 43 | Артикул: 6960732, FITTING |
| 44 | Артикул: 6960869, FITTING |
| 45 | Артикул: 6960702, FITTING |
| 46 | Артикул: 6960654, FITTING |
| 47 | Артикул: 6960723, FITTING |
| 48 | Артикул: 6960791, FITTING |
| 49 | Артикул: 6960721, FITTING |
| 50 | Артикул: 6960722, FITTING |
| 51 | Артикул: 6960872, FITTING |
| 52 | Артикул: 6960872, FITTING |
| 53 | Артикул: 6960704, FITTING |
| 54 | Артикул: 6960703, FITTING |
| 55 | Артикул: 6963536, FITTING |
| 56 | Артикул: 6960706, FITTING |
| 57 | Артикул: 6960874, COUPLING |
| 58 | Артикул: 6960875, FITTING |
| 59 | Артикул: 6961302, FITTING |
| 60 | Артикул: 6960877, PLUG |
| 61 | Артикул: 6960668, FITTING |
| 62 | Артикул: 4CM840, BOLT |
| 63 | Артикул: 6961301, PIPE NO. 1, EF2 (WELDING ASSY) |
| 64 | Артикул: 6961303, PIPE NO. 2, EF2 (WELDING ASSY) |
| 65 | Артикул: 6961304, PIPE NO. 3, EF2 (WELDING ASSY) |
| 66 | Артикул: 6961305, PIPE NO. 4, EF2 (WELDING ASSY) |
| 67 | Артикул: 6960700, BOLT |
| 68 | Артикул: 16DM10, NUT |
| 69 | Артикул: 6960897, LEVER auxilliary loader |
| 70 | Артикул: 6963537, HOSE CLIP |
| 71 | Артикул: 6963538, HOSE CLIP |
| 72 | Артикул: 6963539, HOSE CLIP |
| 73 | Артикул: 6963527, CLIP |
| 74 | Артикул: 6962804, HOLDER |
| 75 | Артикул: 6962342, PIPE |
| 76 | Артикул: 6962343, PIPE |
| 77 | Артикул: 6961777, HOSE |
| 78 | Артикул: 6962913, WASHER |
| 79 | Артикул: 8EM140, WASHER |
| 80 | Артикул: 6962810, WASHER NLA - Was 6962810 - A |
| 81 | Артикул: 6961313, HOSE |
| 82 | Артикул: 6961314, HOSE |
| 83 | Артикул: 6961315, HOSE |
| 84 | Артикул: 6962156, HOSE |
| 85 | Артикул: 6962157, HOSE |
| 86 | Артикул: 6962158, HOSE |
| 87 | Артикул: 6961259, TIRE |
| 88 | Артикул: 6962160, HOSE |
| 89 | Артикул: 6961317, HOSE |
| 90 | Артикул: 6961318, HOSE |
| 91 | Артикул: 6961319, HOSE |
| 92 | Артикул: 6961320, HOSE |
| 93 | Артикул: 6961321, HOSE |
| 94 | Артикул: 6961322, HOSE |
| 95 | Артикул: 6961323, HOSE |
| 96 | Артикул: 6961324, HOSE |
| 97 | Артикул: 6961325, HOSE |
| 98 | Артикул: 6961326, HOSE |
| 99 | Артикул: 6961327, HOSE |
| 100 | Артикул: 6961328, HOSE |
| 101 | Артикул: 6961329, HOSE |
| 102 | Артикул: 6961330, HOSE |
| 103 | Артикул: 6961331, HOSE |
| 104 | Артикул: 6961332, HOSE |
| 105 | Артикул: 6961333, HOSE |
| 106 | Артикул: 6961334, HOSE |
| 107 | Артикул: 6961335, HOSE |
| 108 | Артикул: 6961336, HOSE |
| 109 | Артикул: 6962161, HOSE |
| 110 | Артикул: 6961338, HOSE |
| 111 | Артикул: 6961628, DRIVE BLOCKING |
| 112 | Артикул: 6961340, HOLDER |
| 113 | Артикул: 6962162, HOSE |
| 114 | Артикул: 6962163, HOSE |
| 115 | Артикул: 6963541, FITTING |
| 116 | Артикул: 6961766, FITTING |
| 117 | Артикул: 6964536, RING |
| 118 | Артикул: 6962806, PLATE |
| 119 | Артикул: 6961561, BOLT |
| 120 | Артикул: 1GM650, BOLT |
| 121 | Артикул: 16DM6, NUT |
| 122 | Артикул: 6964599, WASHER |
| 123 | Артикул: 4CM635, BOLT |
| 124 | Артикул: 1DM10, NUT |
| 125 | Артикул: 6962779, HOLDER front distributor - triangle shape w/ 3 round holes and 1 slotted hole |
| 126 | Артикул: 6961654, VALVE HOLDER |
| 127 | Артикул: 6962719, PUMP |
| 128 | Артикул: WASHER, WASHER NLA - Was 6964631 - A |
| 129 | Артикул: 6972198, O-RING |
| 130 | Артикул: 8EM60, WASHER |
| 131 | Артикул: 6962789, WASHER |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (B250) 5703 11070 И НИЖЕ: Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (B250) 5703 11070 И НИЖЕ на экскаватор–погрузчик Bobcat B200 570211001 И ВЫШЕ, 570311001 И ВЫШЕ, 571211001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
