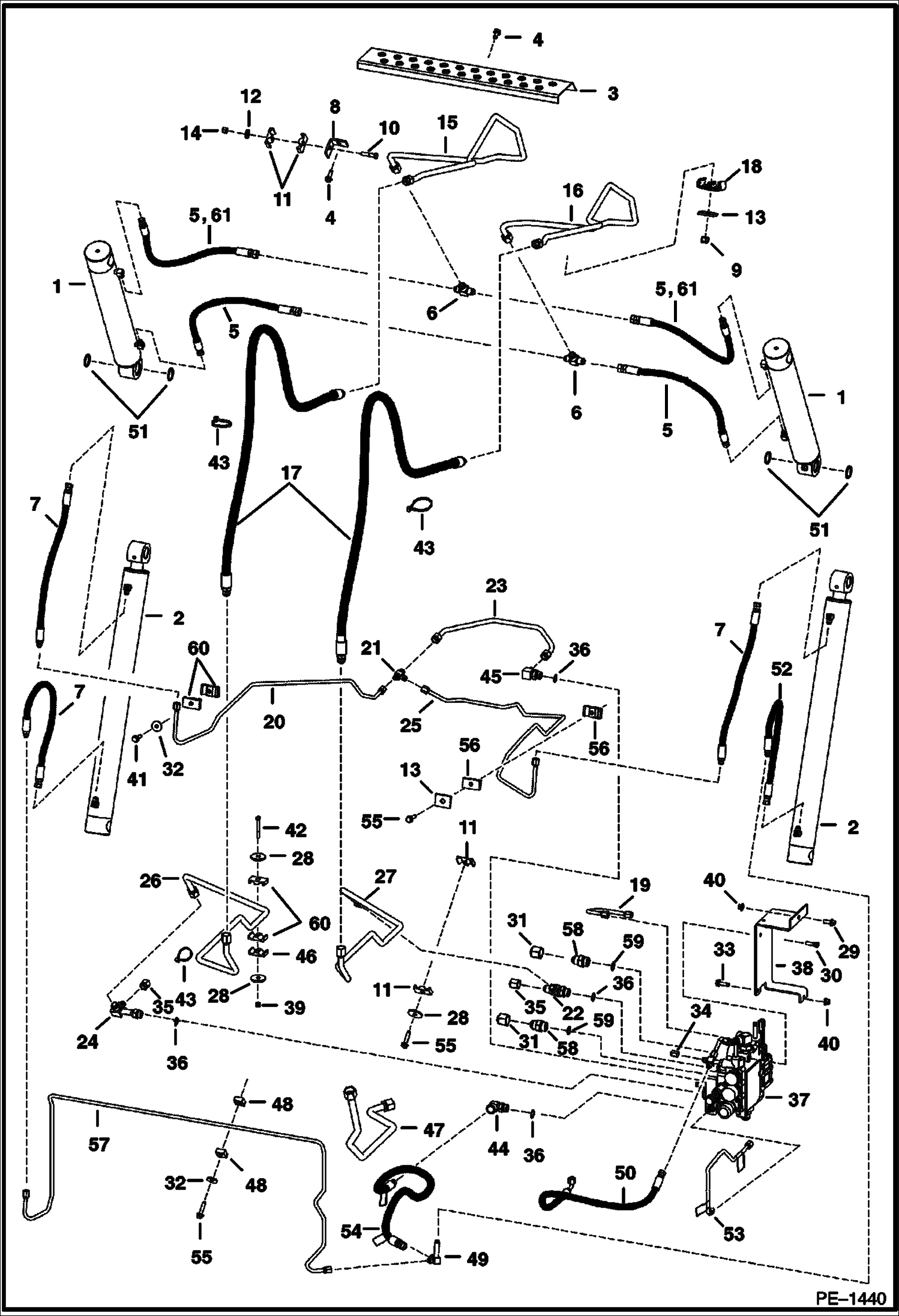

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYLINDER, CYLINDER See Illustration TILT CYLINDER/ PE1056 TILT |
| 2 | Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ B13593 LIFT |
| 3 | Артикул: 6717502, BOOM STEP W/2 in. (50,8 mm) mtg. hole surface |
| 4 | Артикул: 6735669, BOOM STEP W/ 3.4-- (86,4 mm) mtg hole surface |
| 5 | Артикул: 84G3712, BOLT 5 |
| 6 | Артикул: 6718066, HOSE .5625-- thread & .75-- thread female ends - Use (2) per tilt cylinder W/.5625-- thread base end fitting |
| 7 | Артикул: 6718066, HOSE .5625-- thread & .75-- thread female ends - Use (1) per tilt cylinder W/.75-- thread base end fitting |
| 8 | Артикул: 6716061, TEE |
| 9 | Артикул: 7116564, HOSE Was 7104132 - A |
| 10 | Артикул: 6718238, BRACKET |
| 11 | Артикул: 59D8, NUT 5 |
| 12 | Артикул: 17C628, BOLT |
| 13 | Артикул: 6701893, CLAMP |
| 14 | Артикул: 27E6, WASHER 5 |
| 15 | Артикул: 6553709, WASHER |
| 16 | Артикул: 59D6, NUT |
| 17 | Артикул: 6718030, TUBE |
| 18 | Артикул: 6725337, TUBE |
| 19 | Артикул: 6719439, HOSE |
| 20 | Артикул: 6717933, CLAMP |
| 21 | Артикул: 6727702, TUBE |
| 22 | Артикул: 6735837, TUBE |
| 23 | Артикул: 6726168, TUBE |
| 24 | Артикул: 6719424, TEE |
| 25 | Артикул: 97K6, O RING flared end |
| 26 | Артикул: 97K8, RING,O flared end |
| 27 | Артикул: TEE, TEE NLA - tapered boss face - W/Ref. 36 - Was 21KN00007B - A |
| 28 | Артикул: 97K10, O-RING 10 flared end |
| 29 | Артикул: 21KB1010, FITTING, HYD TEE flat boss face - W/Ref. 36 |
| 30 | Артикул: 6726166, TUBE |
| 31 | Артикул: 6730142, TEE check boss face to determine correct replacement O-ring - W/Ref. 36 |
| 32 | Артикул: 6730201, TUBE |
| 33 | Артикул: 7217617, TUBELINE, HYD Was 6733186 - B |
| 34 | Артикул: 6730203, TUBE |
| 35 | Артикул: 6730202, TUBE |
| 36 | Артикул: 872229, WASHER |
| 37 | Артикул: 35C616, BOLT 5 |
| 38 | Артикул: 17C620, BOLT |
| 39 | Артикул: 36K8, CAP |
| 40 | Артикул: 619021, WASHER, 5 |
| 41 | Артикул: 84G3720, BOLT |
| 42 | Артикул: 36K5, CAP |
| 43 | Артикул: 36K7, FITTING |
| 44 | Артикул: 99K10, RING,O tapered boss face |
| 45 | Артикул: 79K10, O RING 10 flat boss face |
| 46 | Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ B17109 |
| 47 | Артикул: 6726253, MOUNT |
| 48 | Артикул: 59D5, NUT 5 |
| 49 | Артикул: 59D6, NUT |
| 50 | Артикул: 83D6, NUT 5 |
| 51 | Артикул: 84G3724, BOLT |
| 52 | Артикул: 17C540, BOLT |
| 53 | Артикул: 17C644, BOLT |
| 54 | Артикул: 6624289, STRAP, TIE |
| 55 | Артикул: ELBOW, ELBOW NLA - flat boss face -W/1.0 in nut - W/Ref. 36 - Was 6737639 - A |
| 56 | Артикул: 6814531, ELBOW flat boss face - W/1.0625-- Nut - W/Ref. 36 |
| 57 | Артикул: ELBOW, ELBOW NLA - flat boss face - W/1.0 in Nut - W/Ref. 36 - Was 6715716 - A |
| 58 | Артикул: 17KB0810, FITTING, HYD ELBOW flat boss face - W/1.0625-- Nut - W/Ref. 36 |
| 59 | Артикул: 30H45, CLIP |
| 60 | Артикул: 6727640, TUBE See Illustration HYDROSTATIC CIRCUITRY/ PE1319 Ref. 7 |
| 61 | Артикул: 6727707, CLAMP |
| 62 | Артикул: 6727638, TEE |
| 63 | Артикул: 97K6, O RING flared end |
| 64 | Артикул: 97K8, RING,O flared end |
| 65 | Артикул: 6737648, HOSE Was 6725436 - A |
| 66 | Артикул: 225855, SEAL, OIL 10 38 mm (1.5--) OD |
| 67 | Артикул: 7116565, HOSE Was 7104133 - A |
| 68 | Артикул: 6729909, TUBE |
| 69 | Артикул: 6809511, DECAL, DANGER |
| 70 | Артикул: 6727705, HOSE available only as an assembly W/two danger decals installed |
| 71 | Артикул: 6809511, DECAL, DANGER |
| 72 | Артикул: 79K8, O RING 10 |
| 73 | Артикул: 84G3728, BOLT |
| 74 | Артикул: 6727708, CLAMP |
| 75 | Артикул: 6726167, TUBE |
| 76 | Артикул: ADAPTER, ADAPTER NLA - tapered boss face - W/Ref. 59 - Was 6812646 - A |
| 77 | Артикул: 97K12, RING,O flared end |
| 78 | Артикул: 15KB1212, FITTING, HYD CONNECTOR flat boss face - W/Ref. 59 |
| 79 | Артикул: 99K12, O RING tapered boss face |
| 80 | Артикул: 79K12, O RING 10 flat boss face |
| 81 | Артикул: 7115645, CLAMP Was 6726277 - A |
| 82 | Артикул: 7114236, HOSE .75-- thread female ends - Use (1) per tilt cylinder W/.75-- thread base end fitting |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША) на мини-погрузчик Bobcat S175 517625001 И ВЫШЕ, 518115001 И ВЫШЕ, 519028001 И ВЫШЕ, 519215001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
Документация
Документация временно недоступна.
