СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (BL470) 5705 11011 И НИЖЕ (BL475) 5719 11002 И НИЖЕ — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6962263, PUMP, AXIAL |
| 2 | Артикул: 6962264, GEAR PUMP |
| 3 | Артикул: 6962103, MOTOR |
| 4 | Артикул: 6962229, DISTRIBUTOR |
| 5 | Артикул: 6962273, STEERING UNIT |
| 6 | Артикул: VALVE, VALVE NLA - Order 6961784 - Was 6961795 - A |
| 7 | Артикул: 6962274, STEERING COLUMN |
| 8 | Артикул: 6964543, HOSE NLA - Was 6964543 - A |
| 9 | Артикул: 6960724, FILTER |
| 10 | Артикул: 6961993, CLAMP |
| 11 | Артикул: 6961994, TUBE |
| 12 | Артикул: 6961758, TUBE |
| 13 | Артикул: 6961759, TUBE |
| 14 | Артикул: 6961760, TUBE |
| 15 | Артикул: 6962101, SEAL |
| 16 | Артикул: 6962096, RING |
| 17 | Артикул: 6962815, RING |
| 18 | Артикул: 6961995, RING |
| 19 | Артикул: 6960886, O-RING |
| 20 | Артикул: 6960887, O-RING |
| 21 | Артикул: VALVE, VALVE NLA - Was 6961762 - A |
| 22 | Артикул: 6961763, CONNECTOR |
| 23 | Артикул: 6961764, FITTING |
| 24 | Артикул: 6960733, FITTING |
| 25 | Артикул: 6960702, FITTING |
| 26 | Артикул: 6960654, FITTING |
| 27 | Артикул: 6960723, FITTING |
| 28 | Артикул: 6960721, FITTING |
| 29 | Артикул: 6960722, FITTING |
| 30 | Артикул: 6975278, FITTING 7/8-- - 14UNF - M26 |
| 31 | Артикул: 6960703, FITTING |
| 32 | Артикул: 6960706, FITTING |
| 33 | Артикул: 6961769, FITTING |
| 34 | Артикул: 6961745, FITTING |
| 35 | Артикул: 6961996, FITTING |
| 36 | Артикул: 6961771, FITTING |
| 37 | Артикул: 6961772, FITTING |
| 38 | Артикул: 6961997, FITTING |
| 39 | Артикул: 6960877, PLUG |
| 40 | Артикул: 6961776, CAP |
| 41 | Артикул: 6961777, HOSE |
| 42 | Артикул: 6962389, FITTING |
| 43 | Артикул: 6962115, HOSE |
| 44 | Артикул: 6962116, HOSE |
| 45 | Артикул: 6962116, HOSE |
| 46 | Артикул: 6962117, HOSE |
| 47 | Артикул: 6962118, HOSE |
| 48 | Артикул: 6962119, HOSE |
| 49 | Артикул: 6962120, HOSE |
| 50 | Артикул: 6962121, HOSE |
| 51 | Артикул: 6962122, HOSE |
| 52 | Артикул: 6962123, HOSE |
| 53 | Артикул: 6962124, HOSE |
| 54 | Артикул: 6962125, HOSE |
| 55 | Артикул: 6962126, HOSE |
| 56 | Артикул: 6962127, HOSE |
| 57 | Артикул: 6962128, HOSE |
| 58 | Артикул: 6962129, HOSE |
| 59 | Артикул: 6962130, HOSE |
| 60 | Артикул: 6962131, HOSE |
| 61 | Артикул: 6962132, HOSE |
| 62 | Артикул: 6962133, HOSE |
| 63 | Артикул: 6962390, HOSE |
| 64 | Артикул: 6962135, HOSE |
| 65 | Артикул: 6962136, HOSE |
| 66 | Артикул: 6962019, HOSE |
| 67 | Артикул: 6962020, HOSE |
| 68 | Артикул: 7246790, COUPLER, FF FEMALE See BTI433ldr - straight - Was 6672960 - A |
| 69 | Артикул: 7246777, COUPLER, FF MALE See BTI433ldr - straight - Was 6674688 - A |
| 70 | Артикул: 6960671, COVER |
| 71 | Артикул: 6960672, COVER |
| 72 | Артикул: 6962391, PTO TUBE |
| 73 | Артикул: 6962392, PTO TUBE |
| 74 | Артикул: 6961934, CLAMP |
| 75 | Артикул: 6961808, HOLDER |
| 76 | Артикул: 6961809, HOLDER |
| 77 | Артикул: 6960756, HOLDER |
| 78 | Артикул: 6961810, PLATE |
| 79 | Артикул: 6960755, PLATE |
| 80 | Артикул: 1CM870, BOLT |
| 81 | Артикул: 1CM835, BOLT |
| 82 | Артикул: 6962818, NUT |
| 83 | Артикул: 6962099, WASHER |
| 84 | Артикул: CLAMP, CLAMP NLA - Was 6961804 |
| 85 | Артикул: 6961805, O RING |
| 86 | Артикул: 1GM1245, BOLT |
| 87 | Артикул: 8EM120, WASHER |
| 88 | Артикул: 1CM1440, BOLT |
| 89 | Артикул: 8EM140, WASHER |
| 90 | Артикул: 6962810, WASHER NLA - Was 6962810 - A |
| 91 | Артикул: 1GM1030, BOLT |
| 92 | Артикул: 6EM10, WASHER |
| 93 | Артикул: 1CM830, BOLT |
| 94 | Артикул: 6962819, WASHER |
| 95 | Артикул: 16DM8, NUT |
| 96 | Артикул: 1CM1030, BOLT |
| 97 | Артикул: 6975277, O-RING |
| 98 | Артикул: 1GM1025, BOLT |
| 99 | Артикул: 1CM825, BOLT Was 4CM825 - A |
| 100 | Артикул: 8EM80, WASHER |
| 101 | Артикул: 6966199, HOLDER |
| 102 | Артикул: 6962139, BRACKET |
| 103 | Артикул: 6964581, WASHER |
| 104 | Артикул: 1CM816, BOLT |
| 105 | Артикул: 6961752, NUT |
| 106 | Артикул: WASHER, WASHER NLA - Was 6964631 - A |
| 107 | Артикул: 1DM8, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (BL470) 5705 11011 И НИЖЕ (BL475) 5719 11002 И НИЖЕ: Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (BL470) 5705 11011 И НИЖЕ (BL475) 5719 11002 И НИЖЕ на экскаватор–погрузчик Bobcat BL470 570511001 И ВЫШЕ, 571911001 И ВЫШЕГабаритные размеры

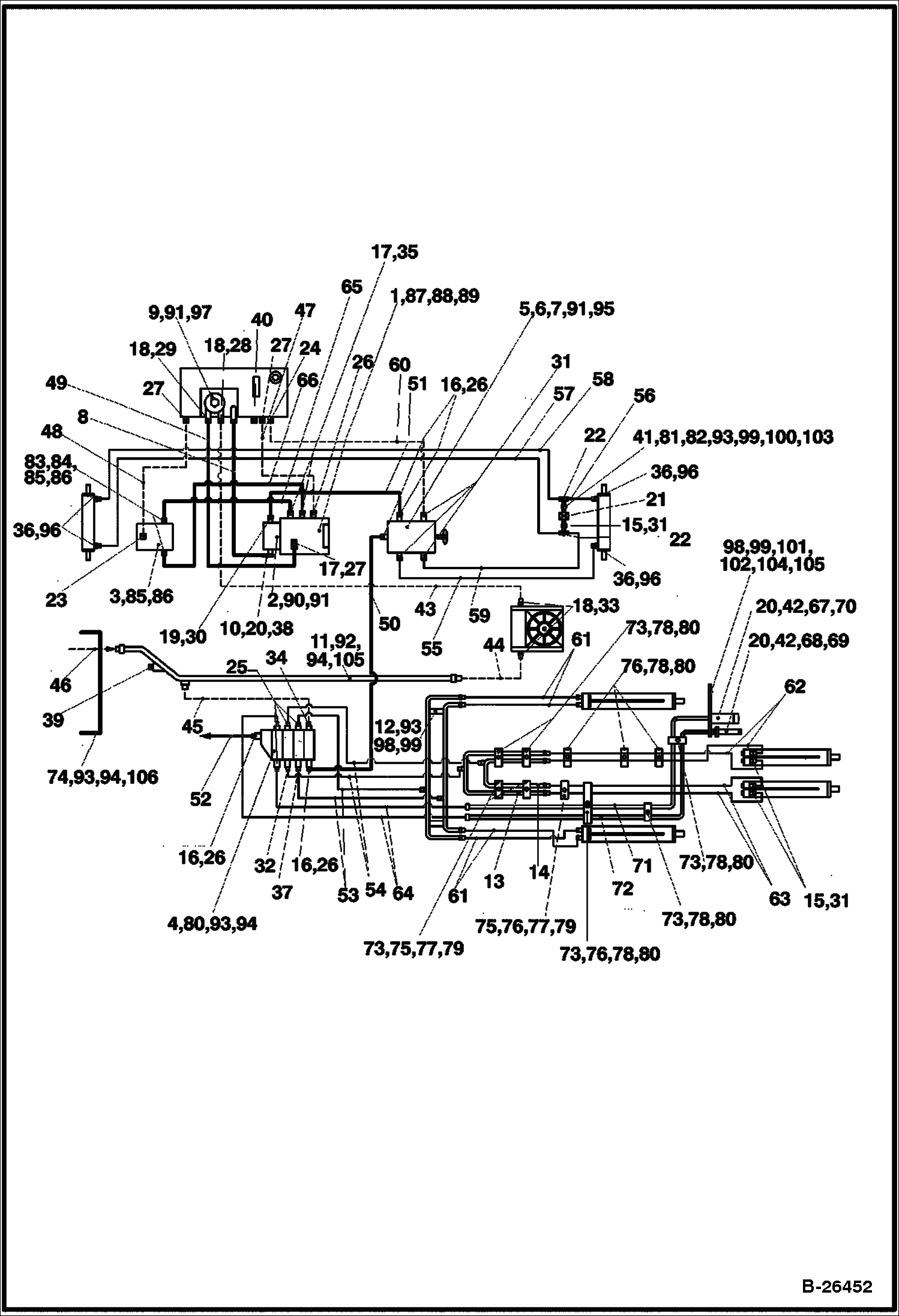

Нажмите на схему для увеличения
Документация
Документация временно недоступна.
