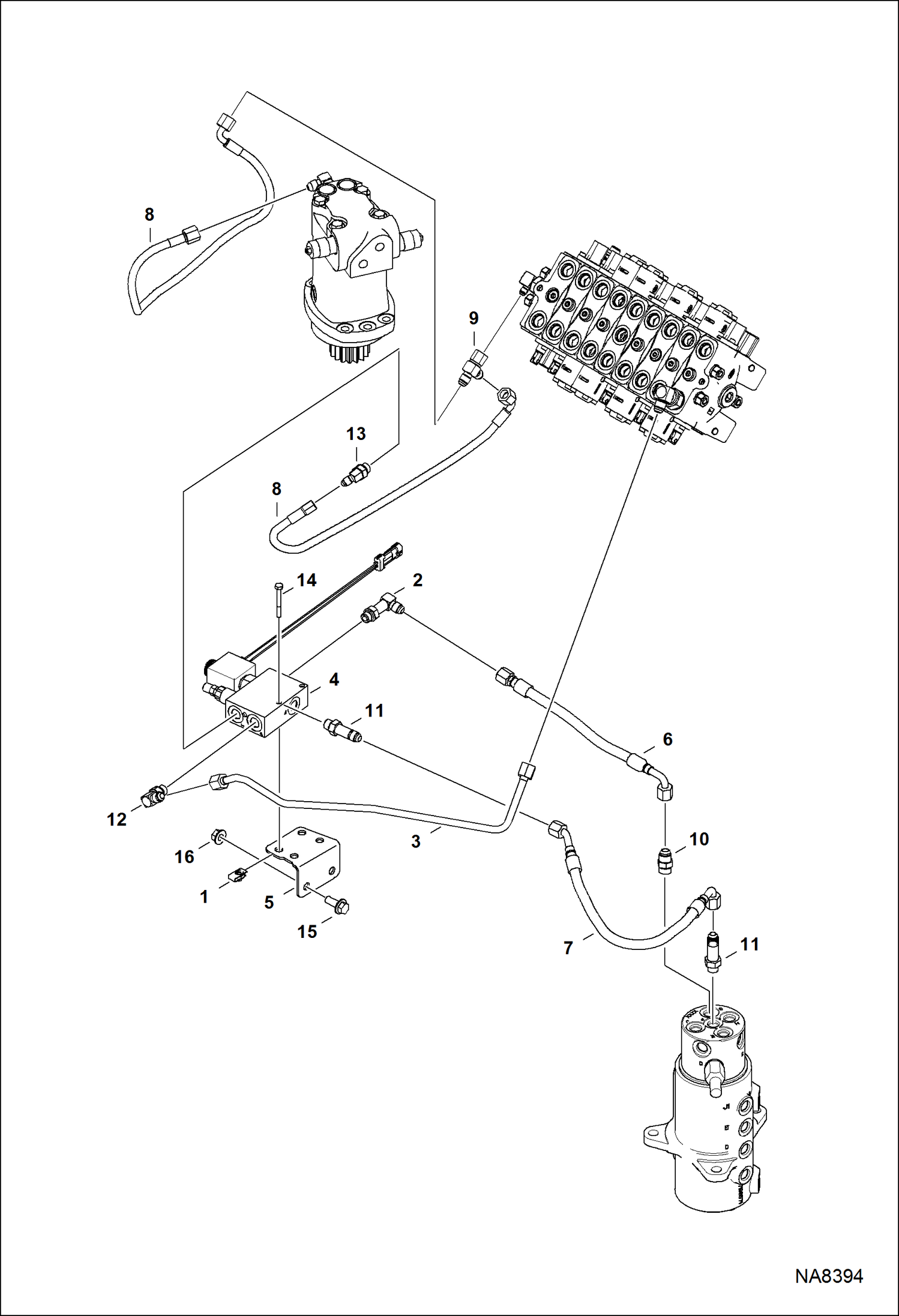

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЛИННОЕ ЛЕЗВИЕ) (СЕРИЙНЫЙ НОМЕР AHNM22490 И ВЫШЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6676026, NUT |
| 2 | Артикул: 6812815, FITTING |
| 3 | Артикул: 7185723, TUBELINE |
| 4 | Артикул: 7186806, VALVE SELECTOR |
| 5 | Артикул: 7188014, BRACKET |
| 6 | Артикул: 7198580, HOSE HYDRAULIC ASSY |
| 7 | Артикул: 7212677, HOSE, HYD |
| 8 | Артикул: 7236806, HOSE, HYD ASSY |
| 9 | Артикул: 13K5, TEE |
| 10 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 11 | Артикул: 16KB0606, FTG HYD L CONNECTOR |
| 12 | Артикул: 17KB0606, FITTING |
| 13 | Артикул: 18KB0406, FITTING, HYD ELBOW |
| 14 | Артикул: 1CM650, SCREW |
| 15 | Артикул: 29CM1025, BOLT |
| 16 | Артикул: 51DM10, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЛИННОЕ ЛЕЗВИЕ) (СЕРИЙНЫЙ НОМЕР AHNM22490 И ВЫШЕ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЛИННОЕ ЛЕЗВИЕ) (СЕРИЙНЫЙ НОМЕР AHNM22490 И ВЫШЕ) на мини-экскаватор Bobcat E14 AHNM11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
