СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЖОЙСТИК УПРАВЛЕНИЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6667722, JOYSTICK, RH See Illustration R.H. JOYSTICK CONTROLS/ B14601 - RH |
| 2 | Артикул: 6671616, JOYSTICK See Illustration L.H. JOYSTICK CONTROLS/ B14601A - L.H. |
| 3 | Артикул: 1308081, ADAPTER W/Ref. 12 |
| 4 | Артикул: 18K3, ELBOW W/Ref. 11 |
| 5 | Артикул: 17K3, ELBOW W/Ref. 11 |
| 6 | Артикул: 15K3, CONNECTOR W/Ref. 11 |
| 7 | Артикул: 11K3, ELBOW |
| 8 | Артикул: VALVE, VALVE See Illustration CONTROL VALVE/ E2381 - Control |
| 9 | Артикул: 6805257, VALVE ASSY See Illustration SELECTOR VALVE ASSY/ TS1353 - Selector - Was 6597401 - A |
| 10 | Артикул: 6707895, ELBOW W/Ref. 12 |
| 11 | Артикул: 79K4, O RING 10 |
| 12 | Артикул: 79K6, O RING 10 |
| 13 | Артикул: 19K3, FITTING W/Ref. 11 |
| 14 | Артикул: 6802822, HOSE |
| 15 | Артикул: 6802819, HOSE |
| 16 | Артикул: 6803091, HOSE |
| 17 | Артикул: 6803074, HOSE |
| 18 | Артикул: 21K3, CONNECTOR W/Ref. 11 |
| 19 | Артикул: 6802258, HOSE |
| 20 | Артикул: 6597817, HOSE |
| 21 | Артикул: 6803502, HOSE See Illustration HYDRAULIC CIRCUITRY/ E2429 |
| 22 | Артикул: 6800669, HOSE |
| 23 | Артикул: 6802066, HOSE |
| 24 | Артикул: 6801921, TUBE |
| 25 | Артикул: 6801923, TUBE |
| 26 | Артикул: 6801922, TUBE |
| 27 | Артикул: 6801924, TUBE |
| 28 | Артикул: 90F3, TEE bulkhead |
| 29 | Артикул: 85F3, ELBOW |
| 30 | Артикул: 6802442, HOSE See Illustration HYDRAULIC CIRCUITRY/ E2387 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЖОЙСТИК УПРАВЛЕНИЯ): Техника, которая работает на результат

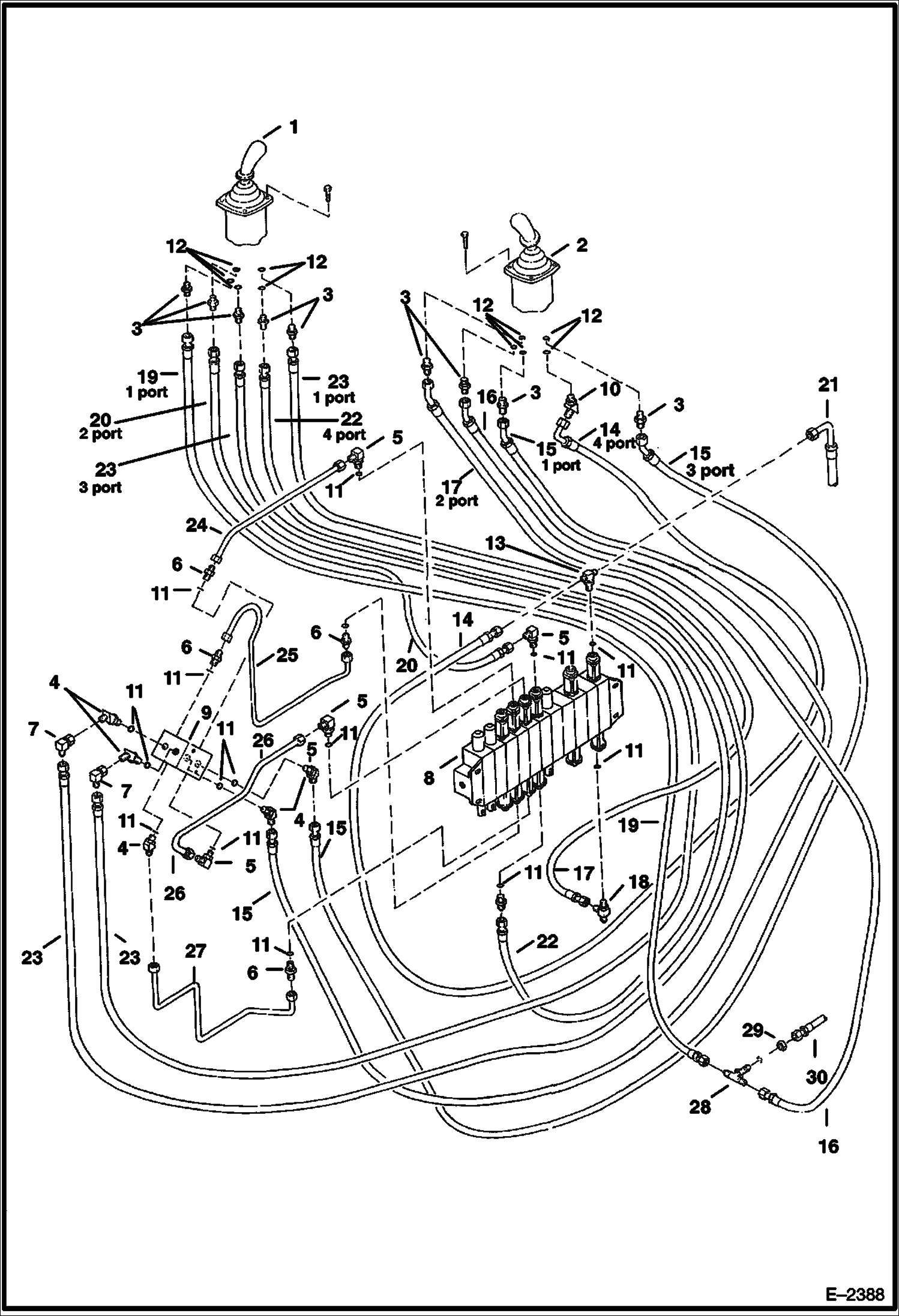

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ДЖОЙСТИК УПРАВЛЕНИЯ) на мини-экскаватор Bobcat 337 230611001 И ВЫШЕ, 515411001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
