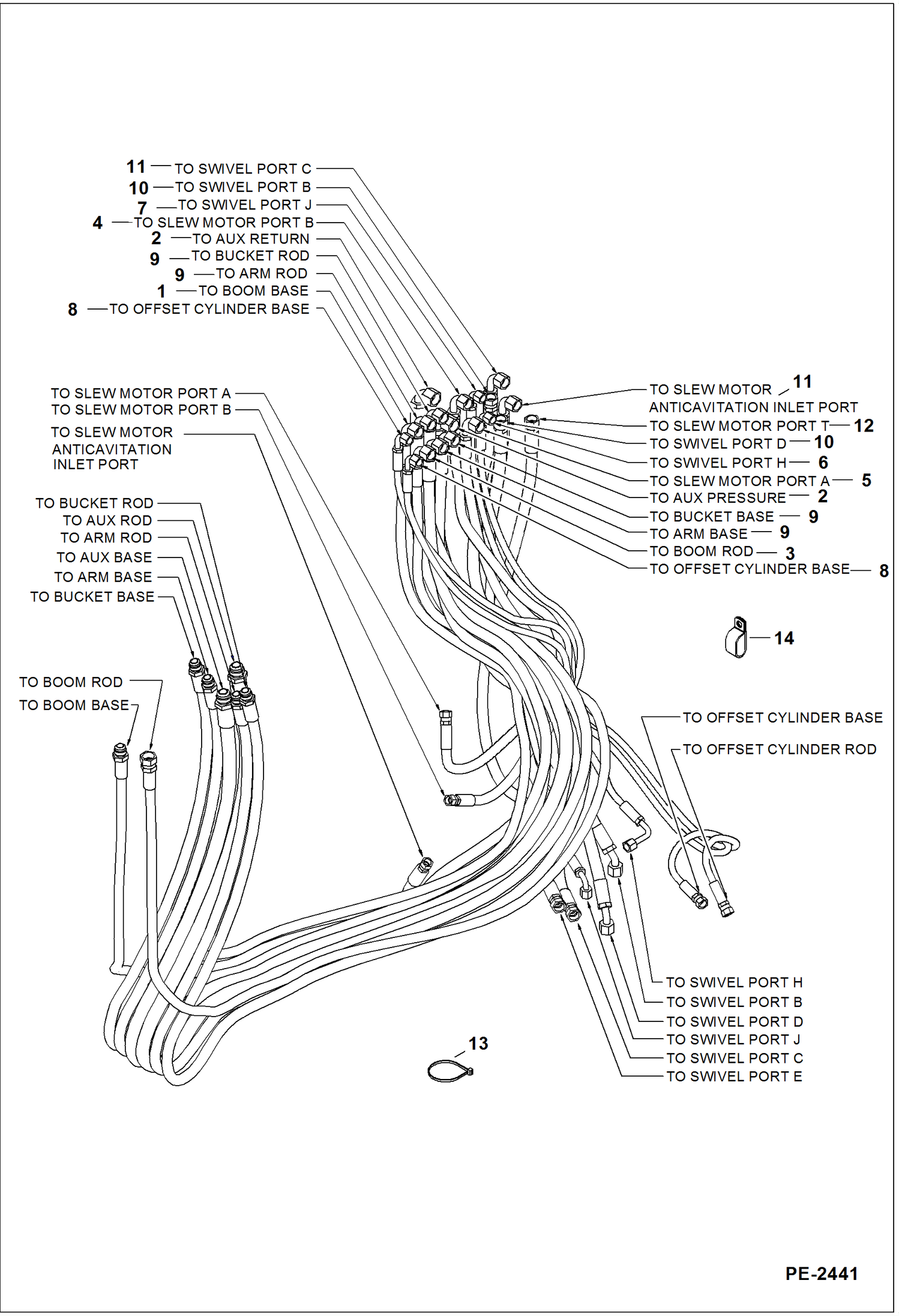

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ФУНКЦИОНАЛЬНЫЕ ШЛАНГИ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6628581, HOSE valve to boom base |
| 2 | Артикул: 6807460, HOSE valve to auxiliary return valve to auxiliary pressure |
| 3 | Артикул: 6813914, HOSE valve to boom rod |
| 4 | Артикул: 6815033, HOSE valve to slew motor, port B |
| 5 | Артикул: 6815033, HOSE valve to slew motor port A - Was 6815034 |
| 6 | Артикул: 6815038, HOSE valve to swivel port H |
| 7 | Артикул: 6815575, HOSE valve to swivel port J |
| 8 | Артикул: 6815739, HOSE valve to offset cylinder rod valve to offset cylinder base |
| 9 | Артикул: 6815874, HOSE valve to arm base arm rod valve to bucket base bucket rod |
| 10 | Артикул: 7103036, HOSE valve to swivel , port D |
| 11 | Артикул: 7104755, HOSE valve to swivel, port C & E |
| 12 | Артикул: 7173062, HOSE, HYD ASSY valve to slew motor, port T - Was 7104756 - A |
| 13 | Артикул: 6624289, STRAP, TIE |
| 14 | Артикул: 31H38, CLAMP |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ФУНКЦИОНАЛЬНЫЕ ШЛАНГИ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ФУНКЦИОНАЛЬНЫЕ ШЛАНГИ) на мини-экскаватор Bobcat 430 562911001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
