СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРАВЛИЧЕСКИЙ БАК) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CONNECTOR, CONNECTOR NLA - W/Ref. 2 - tapered boss - Was 755054B - A |
| 2 | Артикул: 15KB0812, FITTING, HYD CONNECTOR W/Ref. 2 - flat boss |
| 3 | Артикул: 79K12, O RING 10 |
| 4 | Артикул: 15KB1012, FITTING, HYD CONNECTOR W/Ref. 2 - Was 755055B - A |
| 5 | Артикул: 6578278, PAD |
| 6 | Артикул: TANK, TANK NLA - order 6812174 , 6812176 hose, & 5HM00020B clamp - Was6810319 - A |
| 7 | Артикул: 6813826, TANK Was 6812174 - A |
| 8 | Артикул: 6665915, GAUGE W/Ref. 2 |
| 9 | Артикул: 7134222, SCREEN fill - Was 6587168 - A |
| 10 | Артикул: 6692836, CAP, HYDRAULIC TANK W/Ref. 2 - Was 6674690 - B,D |
| 11 | Артикул: 6806756, BRACKET |
| 12 | Артикул: 26GM10020, BOLT |
| 13 | Артикул: 6807896, INSULATION Was 6807869 - D |
| 14 | Артикул: 6809992, HOSE Was 6807471 - A |
| 15 | Артикул: 6709050, HOSE |
| 16 | Артикул: 6587887, GROMMET |
| 17 | Артикул: 7101356, MOUNT Was 6806623 - A |
| 18 | Артикул: 26GM10030, BOLT |
| 19 | Артикул: 6809990, HOSE Was 6806626 - A |
| 20 | Артикул: FITTING, FITTING NLA - W/Ref. 19 - tapered boss - Was 18KN00005B - A |
| 21 | Артикул: 18KB0606, FITTING, HYD ELBOW W/Ref. 19 - flat boss |
| 22 | Артикул: 97K8, RING,O flare end |
| 23 | Артикул: 99K8, RING,O tapered boss |
| 24 | Артикул: 79K8, O RING 10 flat boss |
| 25 | Артикул: 6806634, HOSE |
| 26 | Артикул: 42HC250, CLAMP Was 6671626 - A |
| 27 | Артикул: 6811407, HOSE drain - Was 6807472 - A |
| 28 | Артикул: 36K6, CAP |
| 29 | Артикул: 6812176, HOSE drain |
| 30 | Артикул: 5HM20, CLAMP |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРАВЛИЧЕСКИЙ БАК): Техника, которая работает на результат

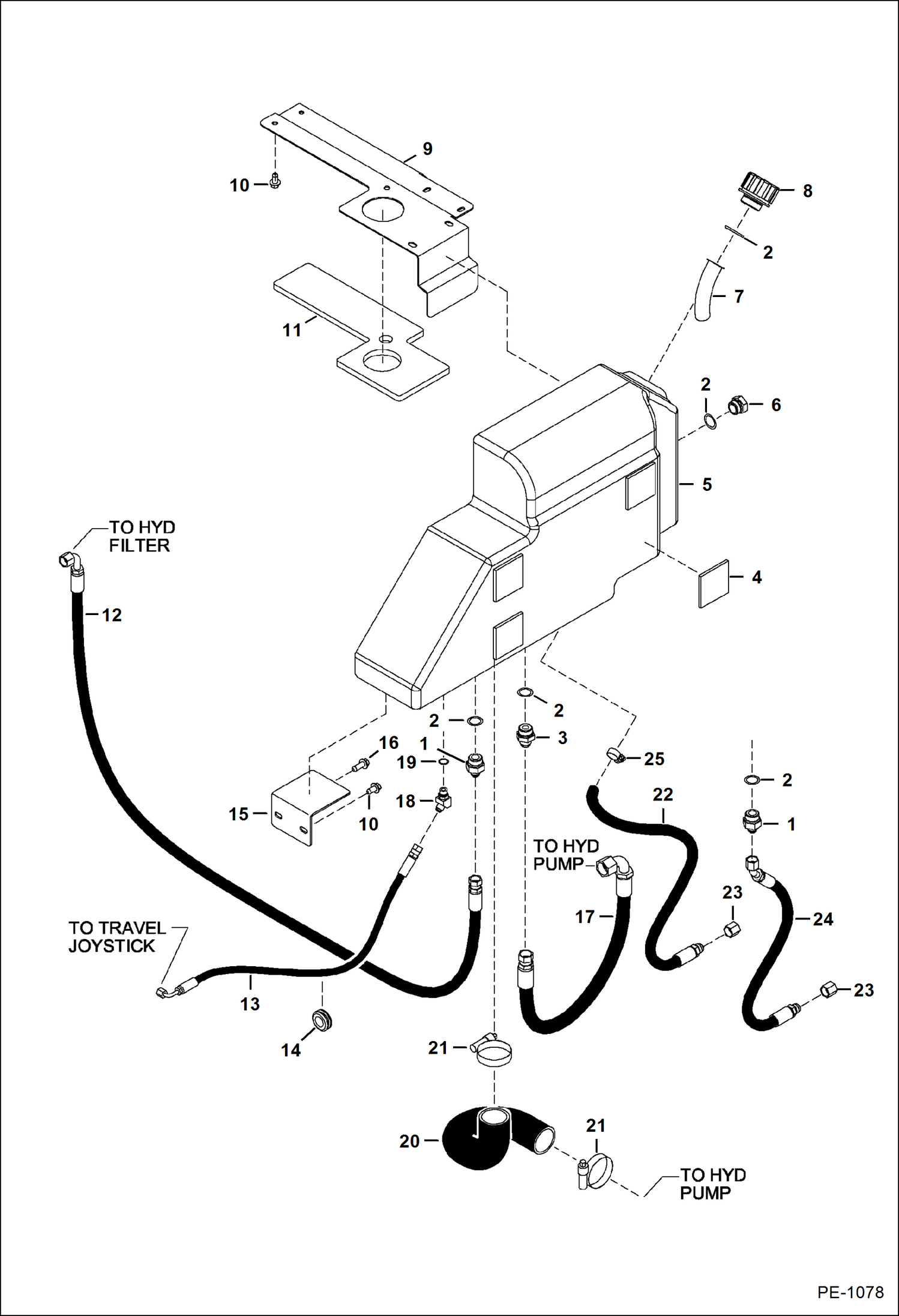

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРАВЛИЧЕСКИЙ БАК) на мини-экскаватор Bobcat 337 233211001 И ВЫШЕ, 233311001 И ВЫШЕ, 234911001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
