СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРОСИСТЕМА ТОРМОЗОВ 1) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7004874, ACCUMULATOR |
| 2 | Артикул: 7288096, PLATE |
| 3 | Артикул: 7287876, HOSE, HYD |
| 4 | Артикул: 7287877, HOSE, HYD |
| 5 | Артикул: 7287878, HOSE, HYD |
| 6 | Артикул: 7005335, HOSE PF1/4-1910L |
| 7 | Артикул: 7287879, HOSE, HYD |
| 8 | Артикул: 7287880, HOSE, HYD |
| 9 | Артикул: 7287881, HOSE, HYD |
| 10 | Артикул: 7287882, HOSE, HYD |
| 11 | Артикул: 7004683, ADAPTER |
| 12 | Артикул: 7276816, ADAPTER |
| 13 | Артикул: 7004694, ADAPTER |
| 14 | Артикул: 7007628, BOLT |
| 15 | Артикул: 7003878, NUT |
| 16 | Артикул: 7288588, WASHER |
| 17 | Артикул: 7007906, O-RING |
| 18 | Артикул: 7007909, O-RING |
| 19 | Артикул: 7003960, TEE UNION |
| 20 | Артикул: 7004707, ELBOW |
| 21 | Артикул: 7287295, ADAPTER |
| 22 | Артикул: 7288559, VALVE |
| 23 | Артикул: 7005031, SWITCH PRESSURE |
| 24 | Артикул: 7288246, SWITCH PRESSURE |
| 25 | Артикул: 7288521, SWITCH, PRESS |
| 26 | Артикул: 7003954, REDUCER |
| 27 | Артикул: 7004694, ADAPTER |
| 28 | Артикул: 7287278, ADAPTER |
| 29 | Артикул: 7004707, ELBOW |
| 30 | Артикул: 7007655, BOLT |
| 31 | Артикул: 7278246, WASHER |
| 32 | Артикул: 7007909, O-RING |
| 33 | Артикул: 7005012, HARNESS JOINT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРОСИСТЕМА ТОРМОЗОВ 1): Техника, которая работает на результат

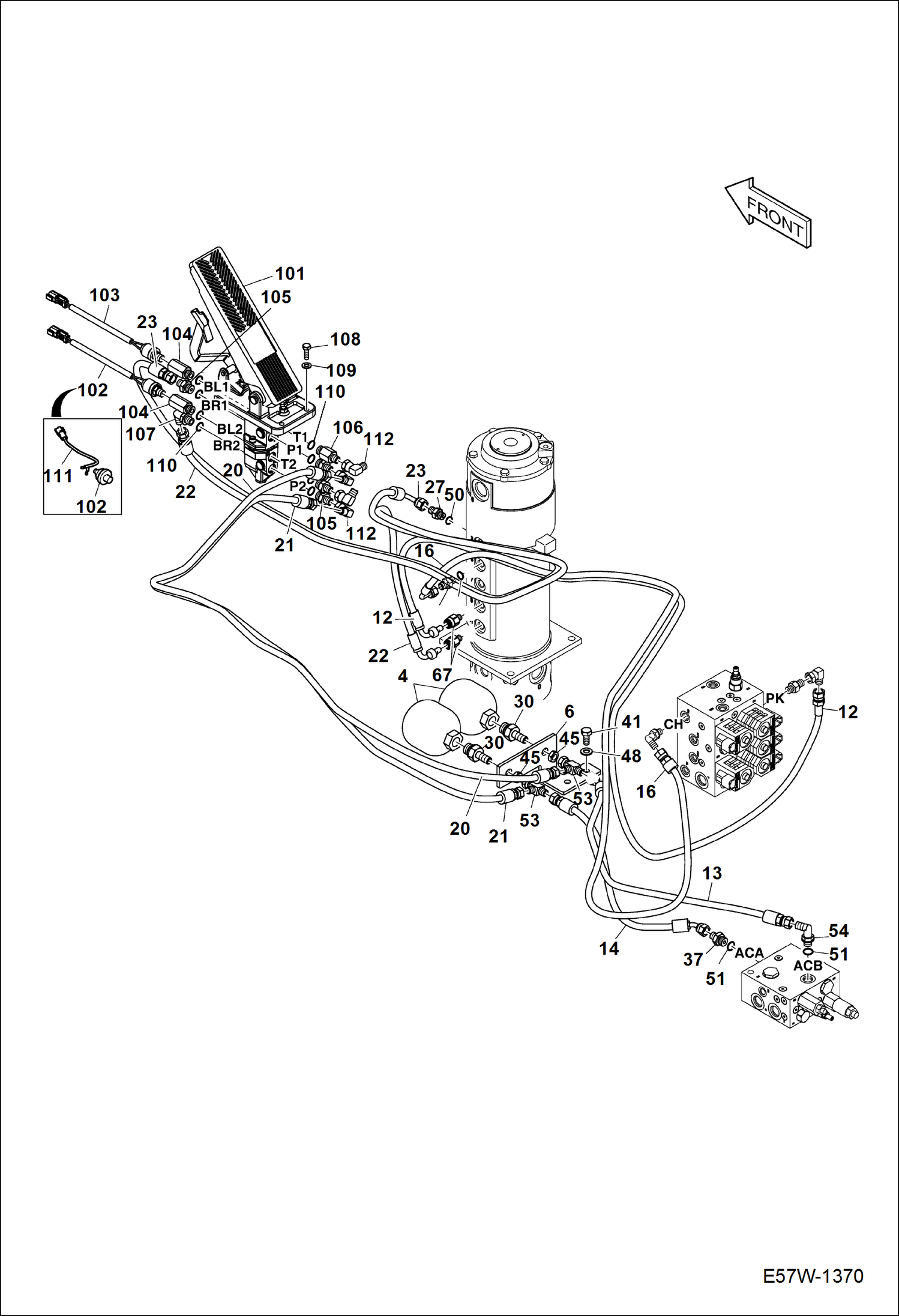

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ГИДРОСИСТЕМА ТОРМОЗОВ 1) на мини-экскаватор Bobcat E57W B3WU11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
