СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В СТРЕЛУ В КЛАПАН ПЕРЕКЛЮЧЕНИЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6669588, VALVE See Illustration CONTROL VALVE/ E2381 - Control |
| 2 | Артикул: 53E808, ADAPTER W/Ref. 13, 14 |
| 3 | Артикул: 52E808, ADAPTER W/Ref. 13, 14 |
| 4 | Артикул: 52E1208, ADAPTER W/Ref. 14, 16 |
| 5 | Артикул: 52E1008, ADAPTER W/Ref. 14, 17 |
| 6 | Артикул: 731793, CONNECTR W/Ref. 14 |
| 7 | Артикул: 6660267, VALVE Selector |
| 8 | Артикул: 52E1012, ADAPTER W/Ref. 15, 17 |
| 9 | Артикул: 6669458, HOSE |
| 10 | Артикул: HOSE, HOSE |
| 11 | Артикул: 6808389, HOSE Was 6807302 - A |
| 12 | Артикул: 6800919, STRAP |
| 13 | Артикул: 29CM1050, BOLT Was 29DM-1050 - D |
| 14 | Артикул: 6807451, SUPPORT Was 6800680 - A |
| 15 | Артикул: 1CM1030, BOLT Use W/Bracket 6800680 |
| 16 | Артикул: 27CM1025, BOLT Use W/Bracket 6807451 |
| 17 | Артикул: 58K014, O-RING 10 |
| 18 | Артикул: 79K8, O RING 10 |
| 19 | Артикул: 79K12, O RING 10 |
| 20 | Артикул: 58K018, O-RING 10 |
| 21 | Артикул: 58K016, O-RING 10 |
| 22 | Артикул: 6806923, HOSE Was 6669561 - A |
| 23 | Артикул: 6806924, HOSE Was 6669562 - A |
| 24 | Артикул: 6669459, HOSE |
| 25 | Артикул: 6669459, HOSE |
| 26 | Артикул: 6807303, HOSE |
| 27 | Артикул: 6807303, HOSE |
| 28 | Артикул: 6801310, TUBE See Illustration HYDRAULIC CIRCUITRY/ E2391 Ref. 32 |
| 29 | Артикул: 55K16, SEAL,O-RING |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В СТРЕЛУ В КЛАПАН ПЕРЕКЛЮЧЕНИЯ): Техника, которая работает на результат

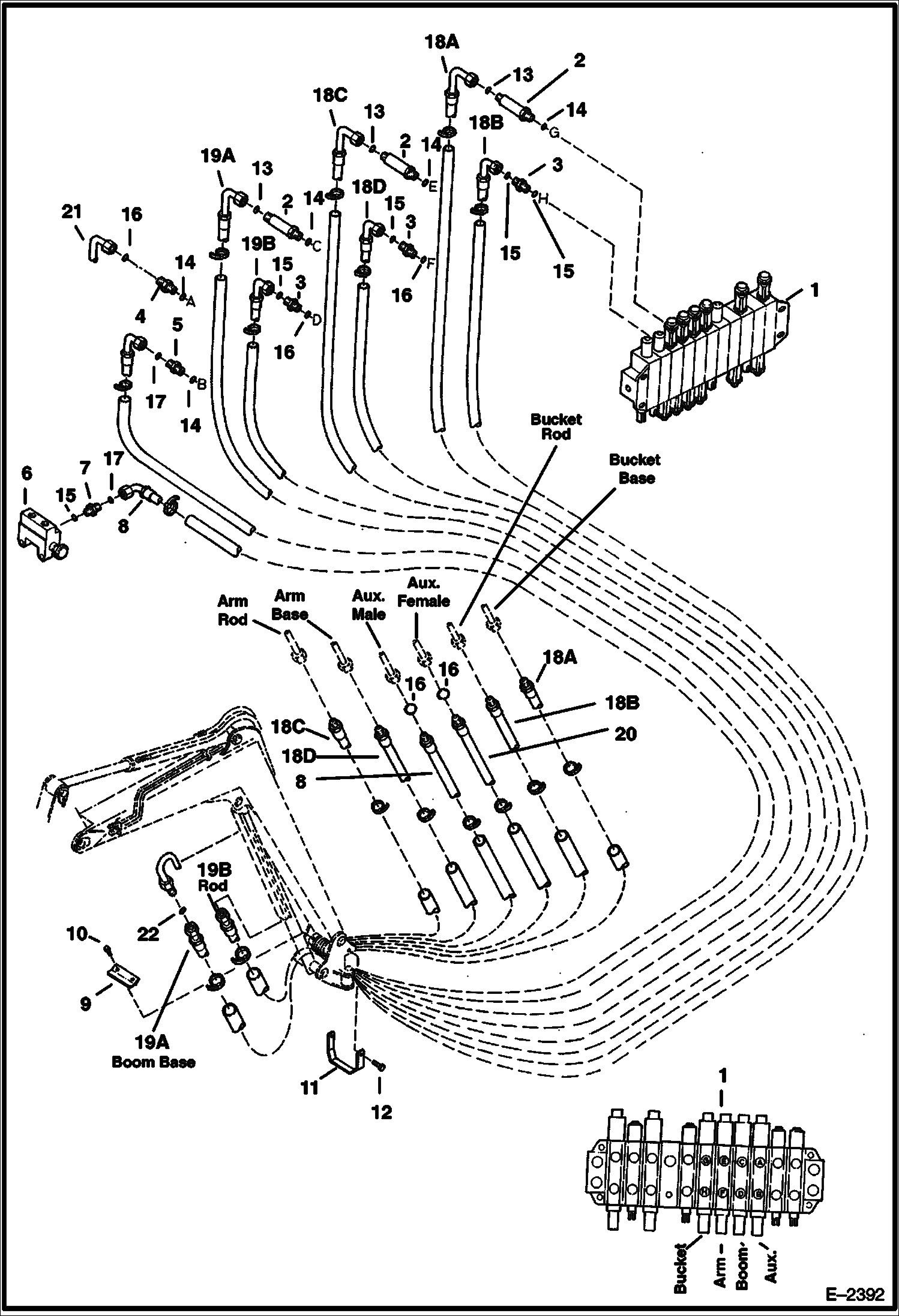

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В СТРЕЛУ В КЛАПАН ПЕРЕКЛЮЧЕНИЯ) на мини-экскаватор Bobcat 337 230611001 И ВЫШЕ, 515411001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
