СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ РЕГУЛИРУЮЩЕГО КЛАПАНА В ПОВОРОТНОЕ СОЕДИНЕНИЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 52E808, ADAPTER W/Ref. 12 & 13 |
| 2 | Артикул: 77E808, ELBOW W/Ref. 12 & 13 |
| 3 | Артикул: 55E808, ELBOW W/Ref. 12 & 13 |
| 4 | Артикул: 6806928, HOSE Was 6669992 - A |
| 5 | Артикул: 6806926, HOSE Was 6669991 - A |
| 6 | Артикул: 52E810, ADAPTER W/Ref. 11 & 12 |
| 7 | Артикул: 77E810, ELBOW W/Ref. 11 & 12 |
| 8 | Артикул: 55E810, ELBOW W/Ref. 11 & 12 |
| 9 | Артикул: 6800992, SWIVEL JOINT See Illustration SWIVEL JOINT/ C3468 |
| 10 | Артикул: 6669588, VALVE See Illustration CONTROL VALVE/ E2381 - Control |
| 11 | Артикул: 79K10, O RING 10 |
| 12 | Артикул: 58K014, O-RING 10 |
| 13 | Артикул: 79K8, O RING 10 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ РЕГУЛИРУЮЩЕГО КЛАПАНА В ПОВОРОТНОЕ СОЕДИНЕНИЕ): Техника, которая работает на результат

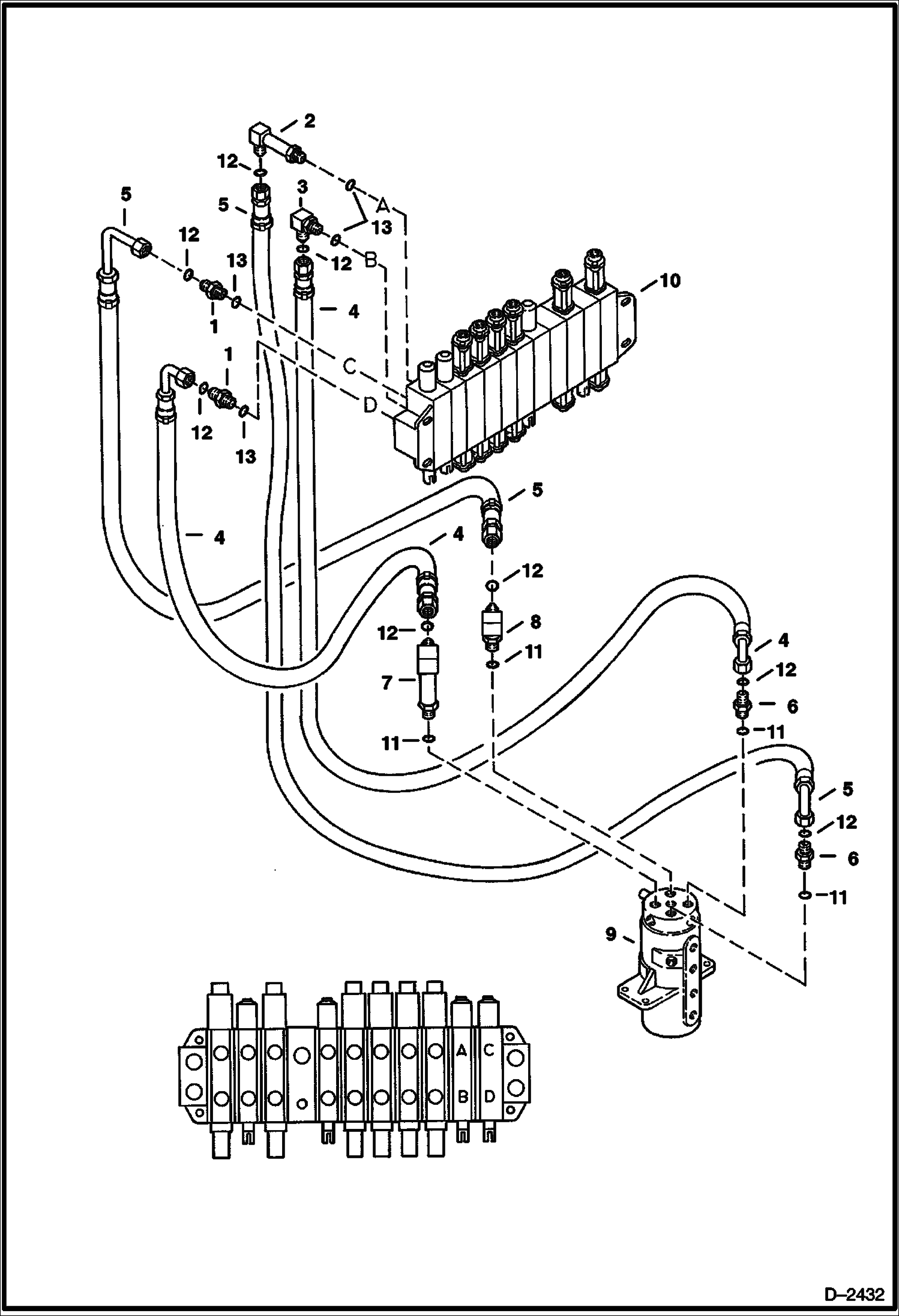

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ РЕГУЛИРУЮЩЕГО КЛАПАНА В ПОВОРОТНОЕ СОЕДИНЕНИЕ) на мини-экскаватор Bobcat 337 230611001 И ВЫШЕ, 515411001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
