СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КАМЕРА ОХЛАЖДЕНИЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 55D5, NUT |
| 2 | Артикул: PUMP,, PUMP, TANDEM See Illustration HYDROSTATIC PUMP/ NA2245 |
| 3 | Артикул: 7010317, PUMP, GEAR See Illustration GEAR PUMP/ NA6074 - standard flow hydraulics |
| 4 | Артикул: 7010316, PUMP, GEAR - high flow hydraulics |
| 5 | Артикул: 7268914, HOSE, HYD FORMED Was 7178518 - A |
| 6 | Артикул: 10C512, BOLT |
| 7 | Артикул: EXCHANGER,, EXCHANGER, OIL COOLER See Illustration RADIATOR/COOLER ASSEMBLY/ NA6372 W/Ref. 28 |
| 8 | Артикул: 5HM35, HOSECLAMP |
| 9 | Артикул: 7199946, BOLT |
| 10 | Артикул: 7015518, VALVE, CHECK |
| 11 | Артикул: 7158921, FITTING |
| 12 | Артикул: 79K16, O RING 10 |
| 13 | Артикул: 7113631, ELBOW |
| 14 | Артикул: 79K12, O RING 10 |
| 15 | Артикул: 84G3736, BOLT |
| 16 | Артикул: 7212684, HOSE, HYD FORMED |
| 17 | Артикул: 7190648, TUBELINE, HYD |
| 18 | Артикул: 55D6, NUT |
| 19 | Артикул: 5HM27, CLAMP |
| 20 | Артикул: 7186874, HOSE, HYD FORMED |
| 21 | Артикул: 83D5, NUT 5 |
| 22 | Артикул: 30H65, CLIP |
| 23 | Артикул: 7201981, MANIFOLD, DRAIN CASE |
| 24 | Артикул: 21KB0606, FTG HYD STRAIGHT TEE |
| 25 | Артикул: 79K6, O RING 10 |
| 26 | Артикул: 7235459, HOSE, HYD Was 7159735 - A |
| 27 | Артикул: 36K5, CAP |
| 28 | Артикул: 7178573, HOSE, HYD |
| 29 | Артикул: VALVE,, VALVE, CONTROL See Illustration HYDRAULIC CONTROL VALVE/ NA1217 |
| 30 | Артикул: 17C540, BOLT |
| 31 | Артикул: 7100462, CLAMP |
| 32 | Артикул: FITTING,, FITTING, ELBOW NLA - Order Ref. 6 - Was 7022635 - A |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КАМЕРА ОХЛАЖДЕНИЯ): Техника, которая работает на результат

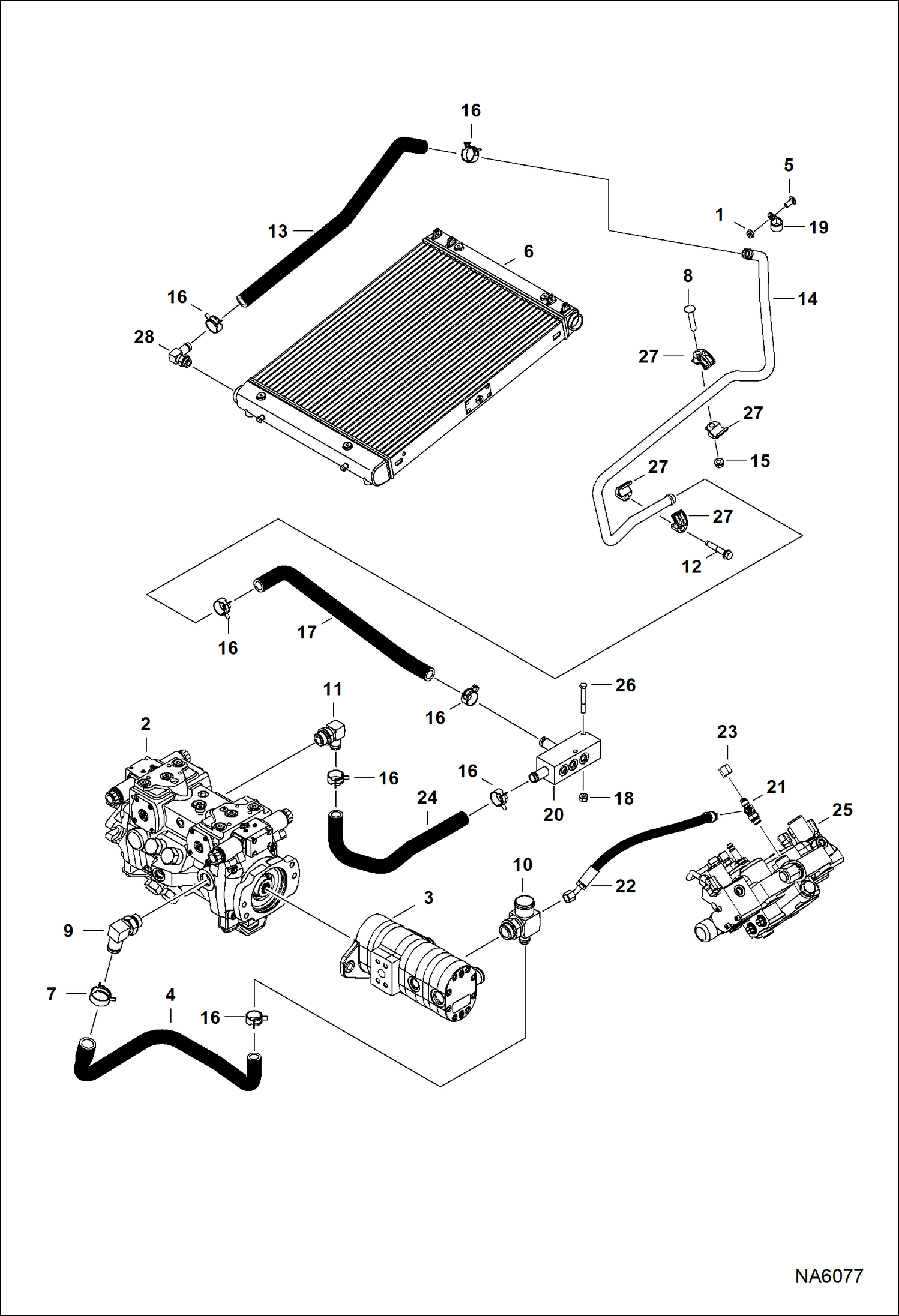

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (КАМЕРА ОХЛАЖДЕНИЯ) на мини-погрузчик Bobcat A770 ATDW11001 И ВЫШЕ, ATDY11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
