СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (MANIFOLD ASSY) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6685162, MANIFOLD Ref. 2-14 - Was 6683161 - A |
| 2 | Артикул: BLOCK, BLOCK NSS - Order Ref. 1 |
| 3 | Артикул: 6678990, VALVE Assy. |
| 4 | Артикул: 6685832, ACCUMULATOR Was 6679031 - A |
| 5 | Артикул: 6679078, SEAL KIT |
| 6 | Артикул: 6679032, VALVE W/Ref. 5, 10, 12 & 18 - aux |
| 7 | Артикул: 6678988, VALVE W/Ref. 5, 11, 13 & 19 - 2 speed |
| 8 | Артикул: 6679074, COIL |
| 9 | Артикул: 6678984, COIL |
| 10 | Артикул: 6679684, RING,O |
| 11 | Артикул: 6679509, O-RING Was 6679865 - D |
| 12 | Артикул: 6679075, NUT |
| 13 | Артикул: 6679076, NUT |
| 14 | Артикул: 6685284, VALVE Was 6679033 - D |
| 15 | Артикул: 6683163, VALVE W/Ref. 5, 8, 10, 12 & 16 - assy - joysticks |
| 16 | Артикул: 6683162, VALVE |
| 17 | Артикул: 79K6, O RING 10 |
| 18 | Артикул: STEM, STEM NSS - Order Ref. 6 |
| 19 | Артикул: STEM, STEM NSS - Oreder Ref. 7 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (MANIFOLD ASSY): Техника, которая работает на результат

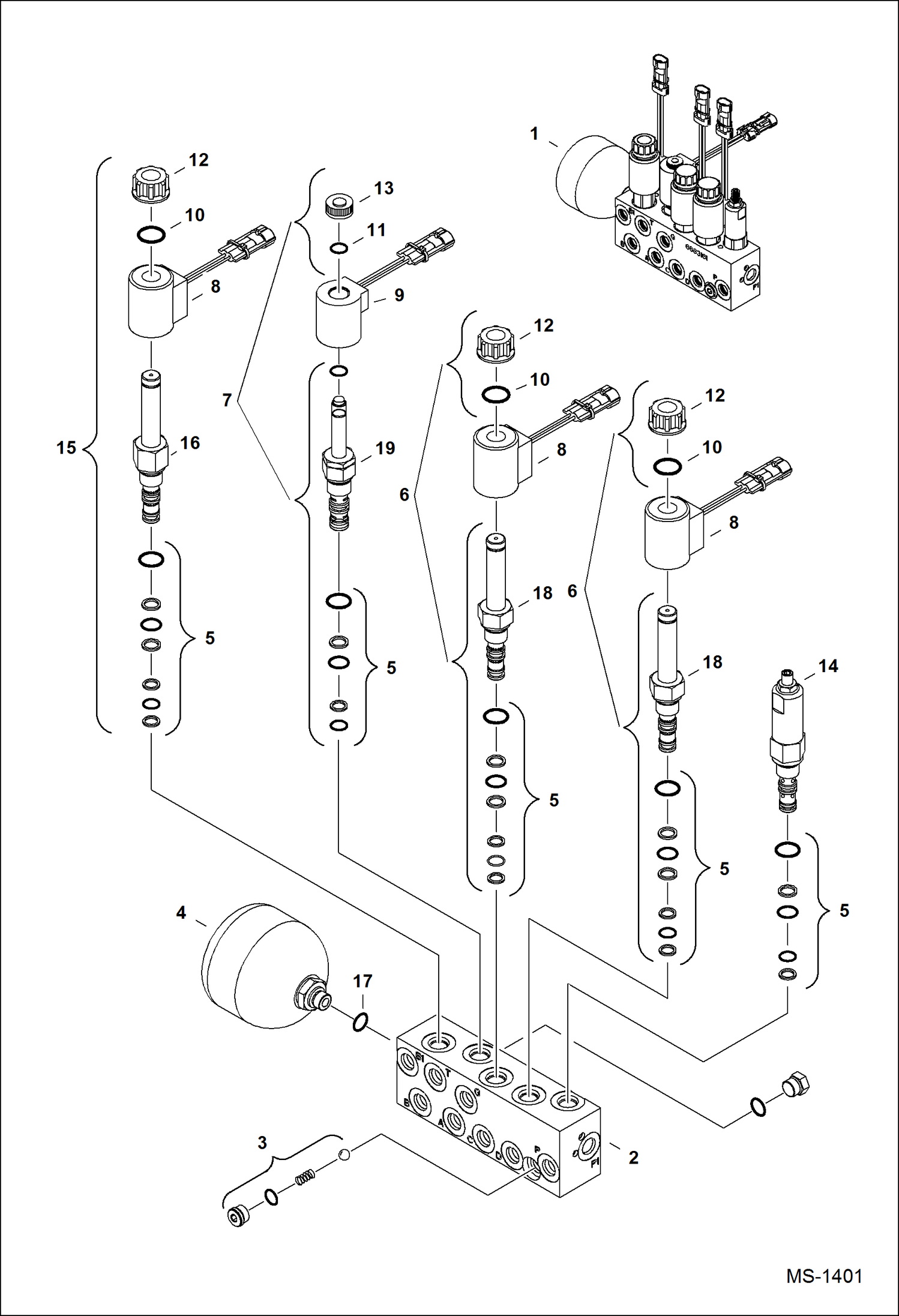

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (MANIFOLD ASSY) на мини-экскаватор Bobcat 337 234611001 И ВЫШЕ, 234711001 И ВЫШЕ, 529511001 И ВЫШЕ, A00C11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
