СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО БЕЗ И С JPS) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7255446, HOSE, HYD |
| 2 | Артикул: 7254673, HOSE, HYD ASSY |
| 3 | Артикул: 7254674, HOSE, HYD ASSY |
| 4 | Артикул: 7254676, HOSE, HYD ASSY |
| 5 | Артикул: 7254681, HOSE, HYD ASSY |
| 6 | Артикул: 10L0604, FITTING, HYD CONNECTOR |
| 7 | Артикул: 78K4, O-RING |
| 8 | Артикул: 7011053, CLIP |
| 9 | Артикул: 7257034, HOSE, HYD ASSY |
| 10 | Артикул: 7257035, HOSE, HYD ASSY |
| 11 | Артикул: 10L0610, FITTING, HYD CONNECTOR |
| 12 | Артикул: 78K4, O-RING |
| 13 | Артикул: 7011053, CLIP |
| 14 | Артикул: 7256937, HOSE, HYD ASSY |
| 15 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 16 | Артикул: 79K6, O RING 10 |
| 17 | Артикул: TEE, TEE See Illustration SECONDARY AUXILIARY KIT/ NA11134 W/second aux |
| 18 | Артикул: JOYSTICK,, JOYSTICK, BLADE See Illustration BLADE JOYSTICK/ NA2308 |
| 19 | Артикул: JOYSTICK,, JOYSTICK, LH See Illustration LH JOYSTICK/ NA8316 |
| 20 | Артикул: VALVE,, VALVE, PEDAL DUAL See Illustration TRAVEL CONTROLLER/ NA2979 |
| 21 | Артикул: MANIFOLD,, MANIFOLD, HYD ASSY See Illustration MANIFOLD ASSY/ NA6098 |
| 22 | Артикул: TANK,, TANK, HYD See Illustration HYDRAULIC CIRCUITRY/ NA10674 |
| 23 | Артикул: MOTOR,, MOTOR, SLEW See Illustration SLEW MOTOR/ NA6828 |

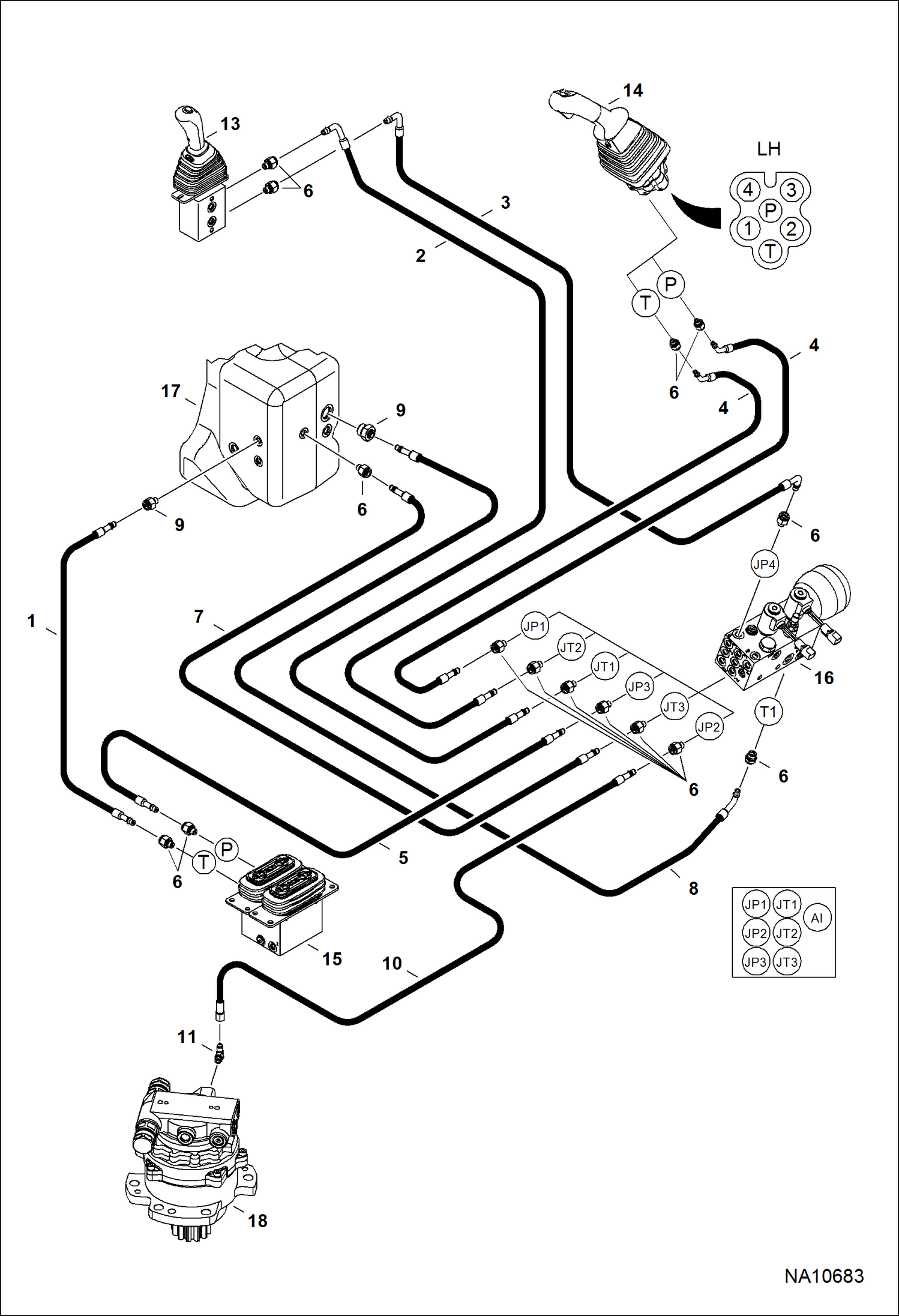

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО БЕЗ И С JPS): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО БЕЗ И С JPS) на мини-экскаватор Bobcat E26 B3JE11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
