СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: SWIVEL,, SWIVEL, HYD ASSY See Illustration SWIVEL ASSY/ NA8155 - W/O Angle Blade |
| 2 | Артикул: SWIVEL,, SWIVEL, HYD ASSY See Illustration SWIVEL ASSY/ NA10978 - W/O Angle Blade |
| 3 | Артикул: 7156353, HOSE, HYD ASSY Also Order Ref. 13 |
| 4 | Артикул: 7162236, SCREW |
| 5 | Артикул: CYLINDER,, CYLINDER, BLADE See Illustration HYDRAULIC CONTROL VALVE/ NA6140 |
| 6 | Артикул: 7253997, MOTOR, TRAVEL See Illustration TRAVEL MOTOR/ NA10741 |
| 7 | Артикул: 7268254, HOSE, HYD ASSY |
| 8 | Артикул: 7261804, HOSE, HYD ASSY |
| 9 | Артикул: 7261805, HOSE, HYD ASSY |
| 10 | Артикул: 10L0606, FITTING, HYD CONNECTOR |
| 11 | Артикул: 78K6, O-RING |
| 12 | Артикул: 7011053, CLIP |
| 13 | Артикул: 15HB0808, FITTING Also Order hose |
| 14 | Артикул: 78K8, O RING |
| 15 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 16 | Артикул: 79K6, O RING 10 |
| 17 | Артикул: 19KB0606, TEE |
| 18 | Артикул: 79K6, O RING 10 |
| 19 | Артикул: 21KB0606, FTG HYD STRAIGHT TEE |
| 20 | Артикул: 79K6, O RING 10 |
| 21 | Артикул: 29CM1025, BOLT |
| 22 | Артикул: 30H46, CLIP |
| 23 | Артикул: 43DM10, NUT |
| 24 | Артикул: 51DM12, NUT |
| 25 | Артикул: FITTING, FITTING See Illustration TRAVEL MOTOR/ NA10741 |
| 26 | Артикул: 29CM1250, BOLT |
| 27 | Артикул: 7274947, HOSE, HYD ASSY |
| 28 | Артикул: 7274948, HOSE, HYD ASSY |
| 29 | Артикул: 6678818, MOUNT |
| 30 | Артикул: 6624289, STRAP, TIE |
| 31 | Артикул: 28CM820, BOLT |
| 32 | Артикул: 51DM8, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ): Техника, которая работает на результат

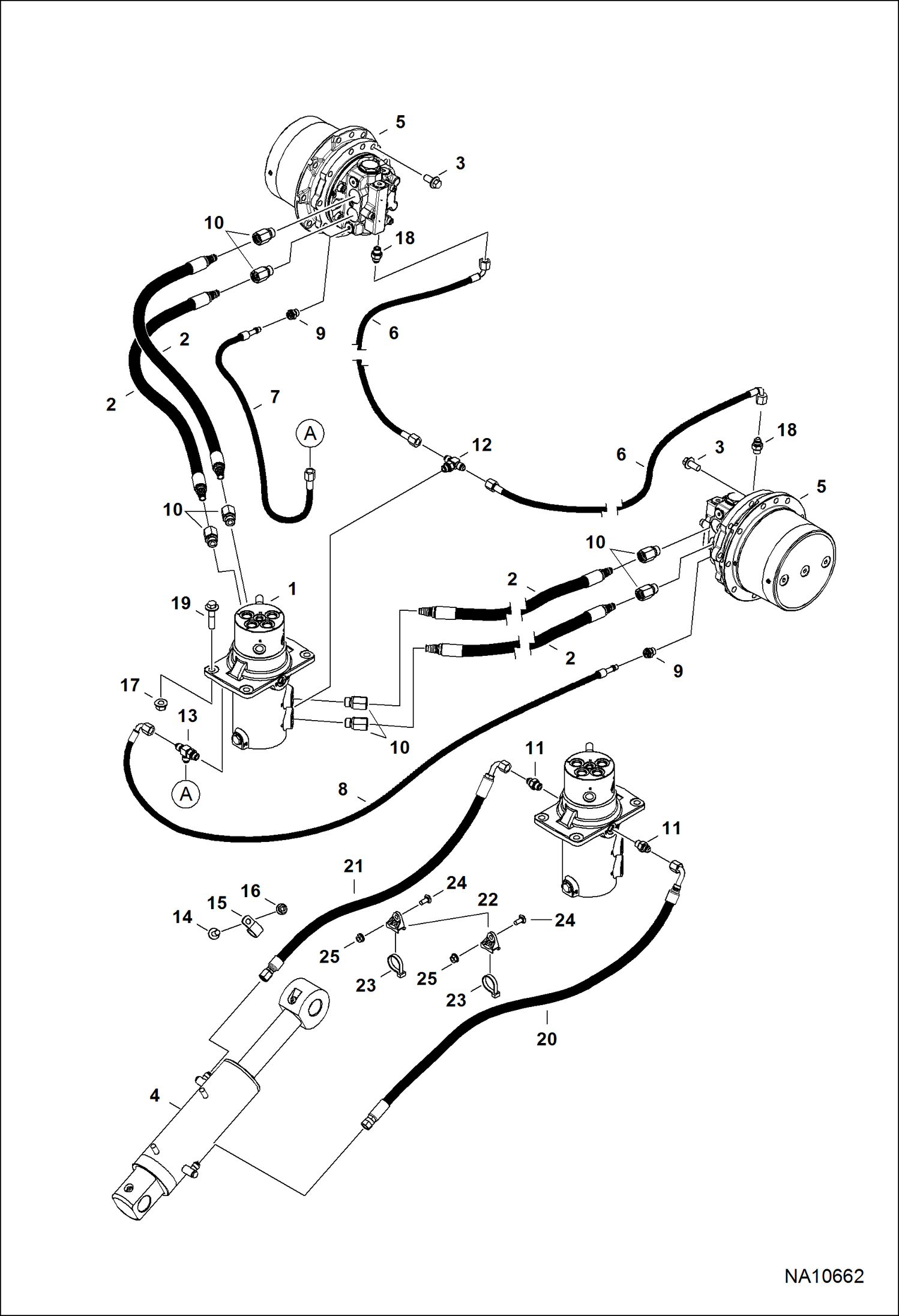

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat E26 B3JE11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
