СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6587294, HOSE (1) straight fitting & (1) 90 degree fitting |
| 2 | Артикул: 7139244, HOSE, HYD ASSY (2) 90 degree fittings |
| 3 | Артикул: 6597371, CYLINDER See Illustration BLADE CYLINDER/ PE3420 - blade |
| 4 | Артикул: 6597380, CLAMP |
| 5 | Артикул: 6618198, HOSE (1) straight fitting & (1) 90 degree fitting |
| 6 | Артикул: 7139243, HOSE, HYD ASSY (2) 90 degree fittings |
| 7 | Артикул: 6677666, MOTOR, DRIVE HYD See Illustration TRAVEL MOTORS/ D2373 |
| 8 | Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057 - Was 6800524 - A |
| 9 | Артикул: 6800815, HOSE |
| 10 | Артикул: 6805602, SPACER |
| 11 | Артикул: 6810169, BRACKET |
| 12 | Артикул: 6810182, HOSE |
| 13 | Артикул: 6810183, HOSE |
| 14 | Артикул: 6810184, HOSE |
| 15 | Артикул: 7106590, HOSE |
| 16 | Артикул: 11K5, FITTING |
| 17 | Артикул: 15KB0406, FTG HYD S CONNECTOR |
| 18 | Артикул: 79K6, O RING 10 |
| 19 | Артикул: 15KB0808, FITTING, HYD CONNECTOR |
| 20 | Артикул: 79K8, O RING 10 |
| 21 | Артикул: 17EM100, WASHER |
| 22 | Артикул: 17KB0406, FITTING, HYD ELBOW |
| 23 | Артикул: 79K6, O RING 10 |
| 24 | Артикул: 17KB0606, FITTING |
| 25 | Артикул: 79K6, O RING 10 |
| 26 | Артикул: 17KB0808, FITTING, HYD ELBOW |
| 27 | Артикул: 79K8, O RING 10 |
| 28 | Артикул: 19KB0606, TEE |
| 29 | Артикул: 79K6, O RING 10 |
| 30 | Артикул: 1CM1240, BOLT |
| 31 | Артикул: 21CM1065, BOLT |
| 32 | Артикул: 24K5, PLUG |
| 33 | Артикул: 79K6, O RING 10 |
| 34 | Артикул: 29CM825, BOLT |
| 35 | Артикул: 43DM8, NUT |
| 36 | Артикул: 43DM10, NUT |
| 37 | Артикул: 51DM12, NUT |
| 38 | Артикул: 55CM1225, BOLT |
| 39 | Артикул: 86F3, LOCKNUT |
| 40 | Артикул: 88F3, ELBOW 5 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ): Техника, которая работает на результат

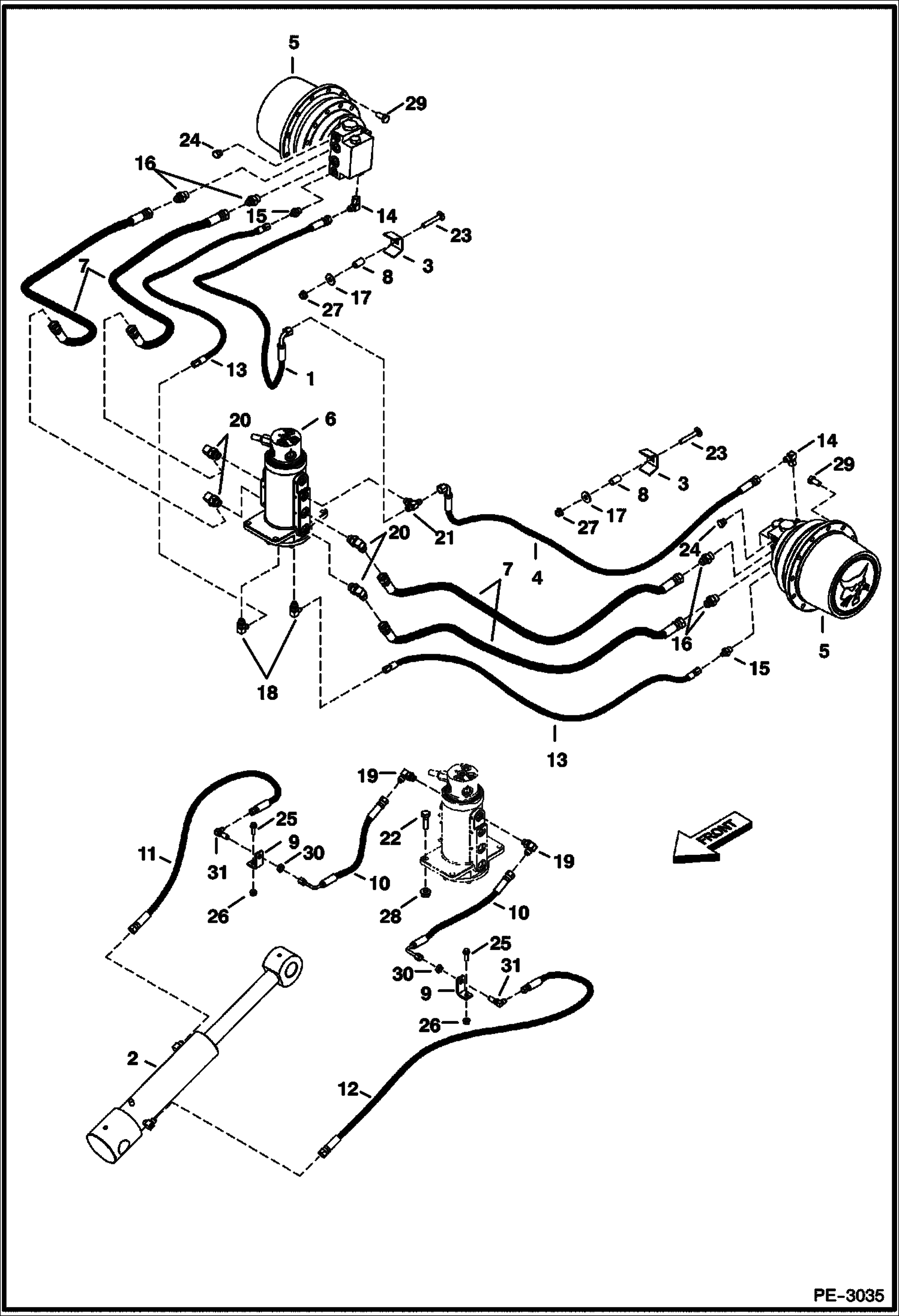

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat 425 A1HW11001 И ВЫШЕ, A52011001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
