Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-niznaa-117408
Availability: InStock

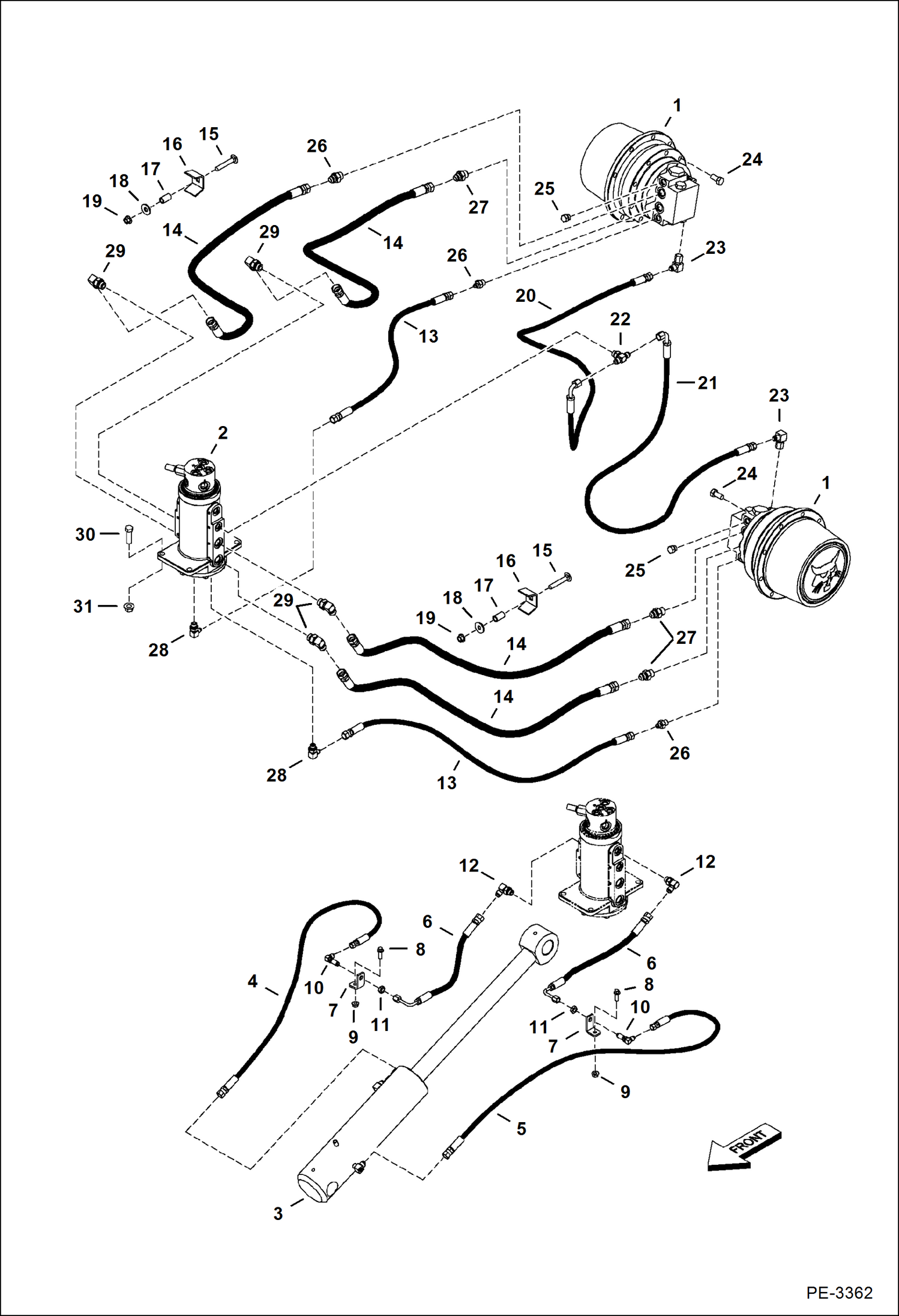

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6677666, MOTOR, DRIVE HYD See Illustration TRAVEL MOTORS/ D2373 - travel
2	Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057 - Was 6800524 - A
3	Артикул: 6597350, CYLINDER See Illustration BLADE CYLINDER/ PE3654 - blade
4	Артикул: 6810184, HOSE
5	Артикул: 6810194, HOSE
6	Артикул: 6810182, HOSE
7	Артикул: 6810169, BRACKET hose
8	Артикул: 29CM825, BOLT
9	Артикул: 43DM8, NUT
10	Артикул: 88F3, ELBOW 5
11	Артикул: 86F3, LOCKNUT
12	Артикул: 17KB0606, FITTING
13	Артикул: 79K6, O RING 10
14	Артикул: 7106590, HOSE
15	Артикул: 6800815, HOSE
16	Артикул: 21CM1065, BOLT
17	Артикул: 6597380, CLAMP
18	Артикул: 6805602, SPACER bushing
19	Артикул: 17EM100, WASHER
20	Артикул: 43DM10, NUT
21	Артикул: 6587294, HOSE (1) straight fitting & (1) 90 degree fitting
22	Артикул: 7139244, HOSE, HYD ASSY (2) 90 degree fittings
23	Артикул: 6618198, HOSE (1) straight fitting & (1) 90 degree fitting
24	Артикул: 7139243, HOSE, HYD ASSY (2) 90 degree fittings
25	Артикул: 19KB0606, TEE branch
26	Артикул: 79K6, O RING 10
27	Артикул: 11K5, FITTING
28	Артикул: 55CM1225, BOLT
29	Артикул: 24K5, PLUG
30	Артикул: 79K6, O RING 10
31	Артикул: 15KB0406, FTG HYD S CONNECTOR
32	Артикул: 79K6, O RING 10
33	Артикул: 15KB0808, FITTING, HYD CONNECTOR
34	Артикул: 79K8, O RING 10
35	Артикул: 17KB0406, FITTING, HYD ELBOW
36	Артикул: 79K6, O RING 10
37	Артикул: 17KB0808, FITTING, HYD ELBOW
38	Артикул: 79K8, O RING 10
39	Артикул: 1CM1240, BOLT
40	Артикул: 51DM12, NUT

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat 331 234313001 И ВЫШЕ, 234412001 И ВЫШЕ, 234513001 И ВЫШЕ, 529411125 И ВЫШЕ, A00B11030 И ВЫШЕ
