Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-niznaa-123711
Availability: InStock

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6691497, DRIVE MOTOR See Illustration TRAVEL MOTOR/ D2403
2	Артикул: 6811778, SWIVEL See Illustration SWIVEL JOINT/ PE1906 - assy
3	Артикул: 7121065, CYL ASMBLY See Illustration BLADE CYLINDER/ PE1978
4	Артикул: 6812230, HOSE
5	Артикул: 6812231, HOSE
6	Артикул: 7101091, HOSE
7	Артикул: 7105228, HOSE
8	Артикул: 7125150, HOSE
9	Артикул: 15KB0606, FITTING, HYD CONNECTOR
10	Артикул: 79K6, O RING 10
11	Артикул: 15KB0808, FITTING, HYD CONNECTOR
12	Артикул: 79K8, O RING 10
13	Артикул: ADAPTOR, ADAPTOR See Illustration TRAVEL MOTOR/ D2403
14	Артикул: 55CM1435, SCREW
15	Артикул: 17KB0606, FITTING
16	Артикул: 79K6, O RING 10
17	Артикул: 53CM1040, SCREW
18	Артикул: 19KB0606, TEE
19	Артикул: 79K6, O RING 10
20	Артикул: 19KB0608, UNION
21	Артикул: 79K8, O RING 10
22	Артикул: 43DM10, NUT
23	Артикул: 24K5, PLUG
24	Артикул: 79K6, O RING 10

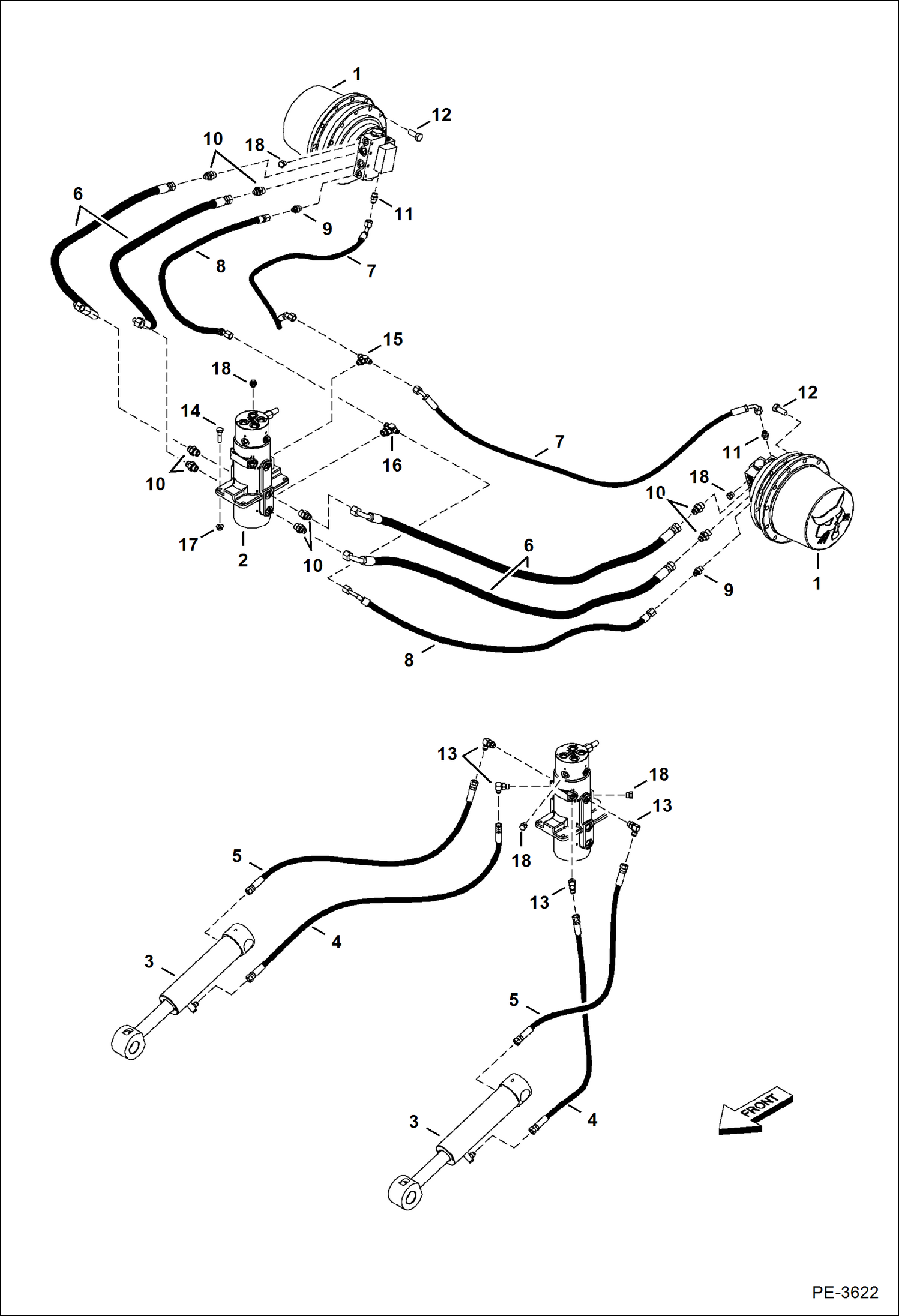

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat 430 AA8711001 И ВЫШЕ, AACF11001 И ВЫШЕ

Нажмите на схему для увеличения
