СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7225295, TUBELINE, HYD |
| 2 | Артикул: 7225294, TUBELINE, HYD |
| 3 | Артикул: COVER, COVER SPIRAL ZTS NLA - 550 mm (21.65--) long - Order Ref. 31 - Was 7228345 - A |
| 4 | Артикул: 7221596, HOSE, HYD ASSY |
| 5 | Артикул: 7221514, HOSE, HYD ASSY |
| 6 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 7 | Артикул: 79K6, O RING 10 |
| 8 | Артикул: 29CM812, BOLT |
| 9 | Артикул: 30H38, CLIP |
| 10 | Артикул: CYLINDERASSY, CYLINDERASSY 319K UC See Illustration TRACK CYLINDER/ EM1920 |
| 11 | Артикул: 7221513, HOSE, HYD ASSY |
| 12 | Артикул: 7221597, HOSE, HYD ASSY |
| 13 | Артикул: 7221512, HOSE, HYD ASSY Also Order Ref. 14 |
| 14 | Артикул: 6812815, FITTING |
| 15 | Артикул: 79K6, O RING 10 |
| 16 | Артикул: 15HB0606, ADAPTER, HYD |
| 17 | Артикул: 79K6, O RING 10 |
| 18 | Артикул: 10L0606, FITTING, HYD CONNECTOR |
| 19 | Артикул: 79K6, O RING 10 |
| 20 | Артикул: 24K5, PLUG |
| 21 | Артикул: 79K6, O RING 10 |
| 22 | Артикул: 15KB0404, FTG HYD S Connector |
| 23 | Артикул: 79K4, O RING 10 |
| 24 | Артикул: MOTOR,, MOTOR, TRAVEL See Illustration TRAVEL MOTOR/ EM1902 |
| 25 | Артикул: 33CM1245, BOLT, CARRIAGE |
| 26 | Артикул: 7199635, WASHER |
| 27 | Артикул: 51DM12, NUT |
| 28 | Артикул: 7221598, HOSE, HYD ASSY |
| 29 | Артикул: 7222004, HOSE, HYD ASSY |
| 30 | Артикул: 6624289, STRAP, TIE |
| 31 | Артикул: 29CM845, BOLT |
| 32 | Артикул: 619021, WASHER, 5 |
| 33 | Артикул: 6727707, CLAMP Was 17KB0606 - B,D |
| 34 | Артикул: 10H25, FITTING, GREASE 5 |
| 35 | Артикул: CYL, CYL BLADE See Illustration BLADE CYLINDER/ EM5186 |
| 36 | Артикул: SWIVEL, SWIVEL ASSY See Illustration SWIVEL ASSY/ NA8994 |
| 37 | Артикул: 7245862, GUARD, HOSE bulk - sold per foot |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ): Техника, которая работает на результат

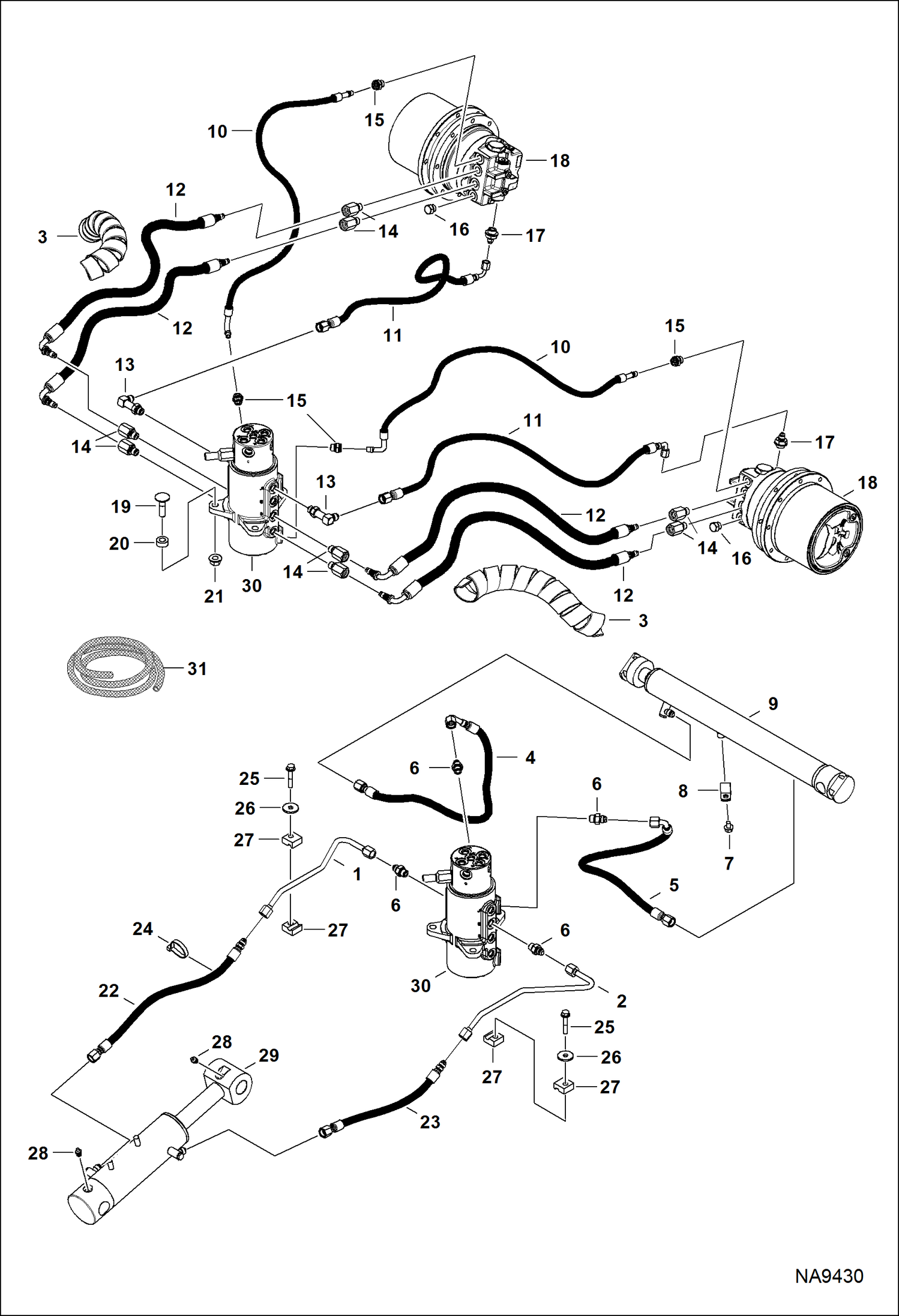

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat E20 AWRH11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
