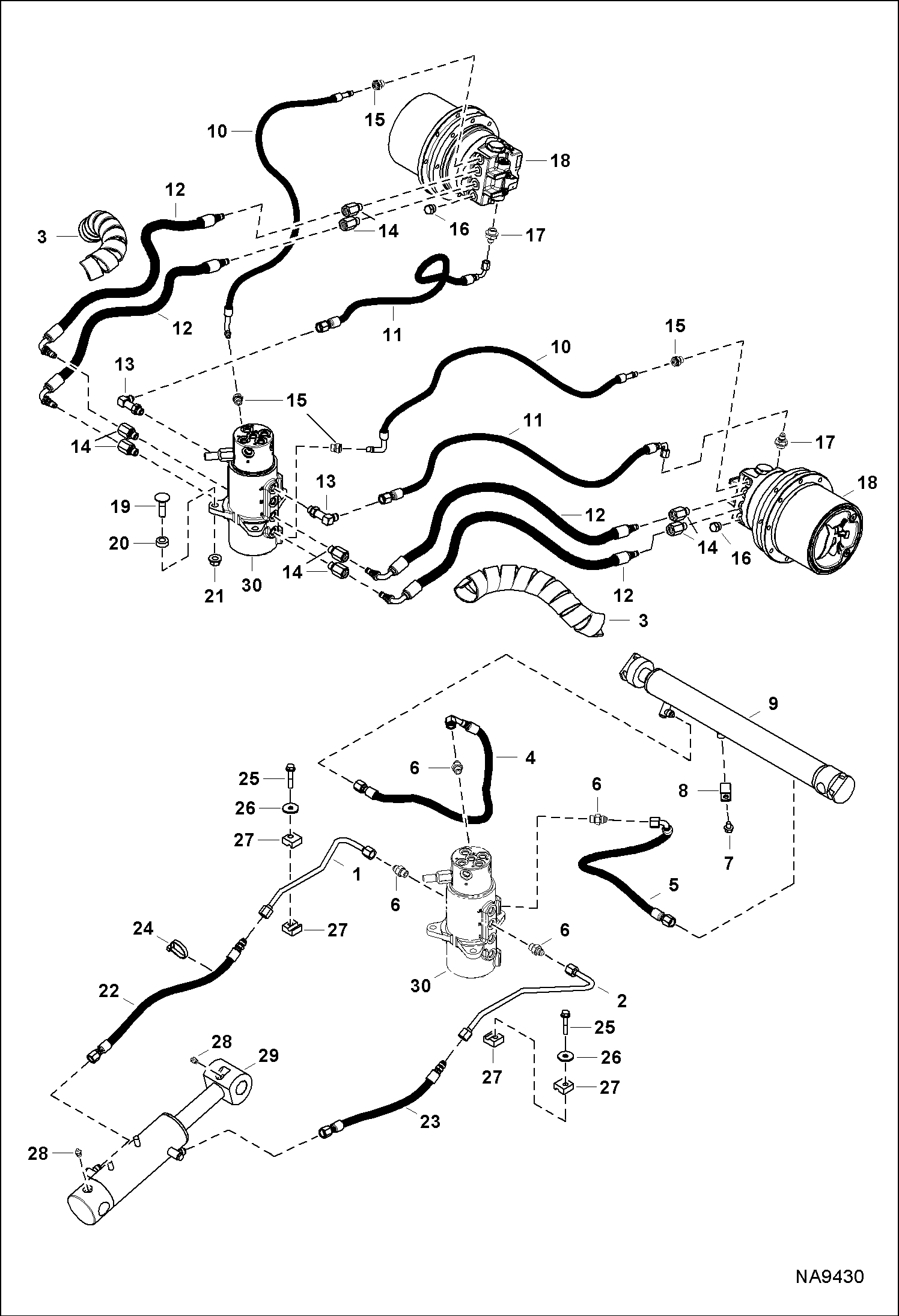

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7225295, TUBELINE, HYD |
| 2 | Артикул: 7225294, TUBELINE, HYD |
| 3 | Артикул: 7225827, COVER SPIRAL CTS 500 mm (19.7--) long |
| 4 | Артикул: 7221596, HOSE, HYD ASSY |
| 5 | Артикул: 7221514, HOSE, HYD ASSY |
| 6 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 7 | Артикул: 29CM812, BOLT |
| 8 | Артикул: 30H38, CLIP |
| 9 | Артикул: 7114692, CYLINDERASSY 319K UC See Illustration TRACK CYLINDER/ EM1920 Was 7114691 - D |
| 10 | Артикул: 7221513, HOSE, HYD ASSY |
| 11 | Артикул: 7221597, HOSE, HYD ASSY |
| 12 | Артикул: 7221512, HOSE, HYD ASSY |
| 13 | Артикул: 6812815, FITTING |
| 14 | Артикул: 15HB0606, ADAPTER, HYD |
| 15 | Артикул: 10L0606, FITTING, HYD CONNECTOR |
| 16 | Артикул: 24K5, PLUG |
| 17 | Артикул: FITING,, FITING, HYD |
| 18 | Артикул: 7245682, MOTOR, TRAVEL See Illustration TRAVEL MOTOR/ B14478 |
| 19 | Артикул: 33CM1245, BOLT, CARRIAGE |
| 20 | Артикул: 7199635, WASHER |
| 21 | Артикул: 51DM12, NUT |
| 22 | Артикул: 7221598, HOSE, HYD ASSY |
| 23 | Артикул: 7222004, HOSE, HYD ASSY |
| 24 | Артикул: 6624289, STRAP, TIE |
| 25 | Артикул: 29CM845, BOLT |
| 26 | Артикул: 619021, WASHER, 5 |
| 27 | Артикул: 6727707, CLAMP Was 17KB0606 - B,D |
| 28 | Артикул: 10H25, FITTING, GREASE 5 |
| 29 | Артикул: 7179957, CYL BLADE See Illustration BLADE CYLINDER/ EM5186 |
| 30 | Артикул: 7225614, SWIVEL ASSY See Illustration SWIVEL ASSY/ NA8994 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ) на мини-экскаватор Bobcat E19 B3LA11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
