СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ СТОРОНА) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6586430, ORIFICE |
| 2 | Артикул: 6592506, CLAMP |
| 3 | Артикул: 6592507, PLATE |
| 4 | Артикул: 6624289, STRAP, TIE |
| 5 | Артикул: 6674264, RETAINER NUT |
| 6 | Артикул: 6688447, MOTOR DRIVE See Illustration DRIVE MOTOR/ EM1902 |
| 7 | Артикул: 6805758, HOSE |
| 8 | Артикул: 6805878, SPACER |
| 9 | Артикул: 4DM10, NUT |
| 10 | Артикул: 7183437, SCREW Was 59CM1016 - A |
| 11 | Артикул: 7117443, HOSE ASSY |
| 12 | Артикул: 7104971, MOUNT SWIVEL |
| 13 | Артикул: 7184124, MOUNT, SWIVEL Was 7156115 - A |
| 14 | Артикул: 7102237, SWIVEL See Illustration SWIVEL JOINT/ EM1099 |
| 15 | Артикул: 7156120, SWIVEL, HYD ASSY See Illustration SWIVEL JOINT/ EM1679 |
| 16 | Артикул: 15KB0406, FTG HYD S CONNECTOR W/Ref. 16 - Was 15KB406 - D |
| 17 | Артикул: 15KB0606, FITTING, HYD CONNECTOR W/ O-ring - W/Ref. 16 - Was 15KB606 - D |
| 18 | Артикул: 79K6, O RING 10 |
| 19 | Артикул: 17EM100, WASHER |
| 20 | Артикул: 17KB0406, FITTING, HYD ELBOW w/Ref. 79k6 - W/Ref. 16 - Was 17KB406 - D |
| 21 | Артикул: 17KB0606, FITTING W/ O-ring - W/Ref. 16 - Was 17KB606 - D |
| 22 | Артикул: 24K5, PLUG |
| 23 | Артикул: 28CM1040, BOLT use with swivel mount 7184124 |
| 24 | Артикул: 28CM1030, BOLT use with swivel mount 7156115 |
| 25 | Артикул: 29CM1055, BOLT |
| 26 | Артикул: 29CM1060, SCREW |
| 27 | Артикул: 29CM816, SCREW |
| 28 | Артикул: 30H38, CLIP |
| 29 | Артикул: 43DM10, NUT |
| 30 | Артикул: 43DM8, NUT |
| 31 | Артикул: 16KB0606, FTG HYD L CONNECTOR W/Ref. 16 - Was 16KB606 - D |
| 32 | Артикул: 6624289, STRAP, TIE |
| 33 | Артикул: 6665314, PLUG |
| 34 | Артикул: 7149830, TUBELINE |
| 35 | Артикул: 7153969, HOSE, ASSY |
| 36 | Артикул: 7153970, HOSE, ASSY |
| 37 | Артикул: 7153971, HOSE, HYD |
| 38 | Артикул: 7153972, HOSE, HYD |
| 39 | Артикул: 92K5, PLUG |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ СТОРОНА): Техника, которая работает на результат

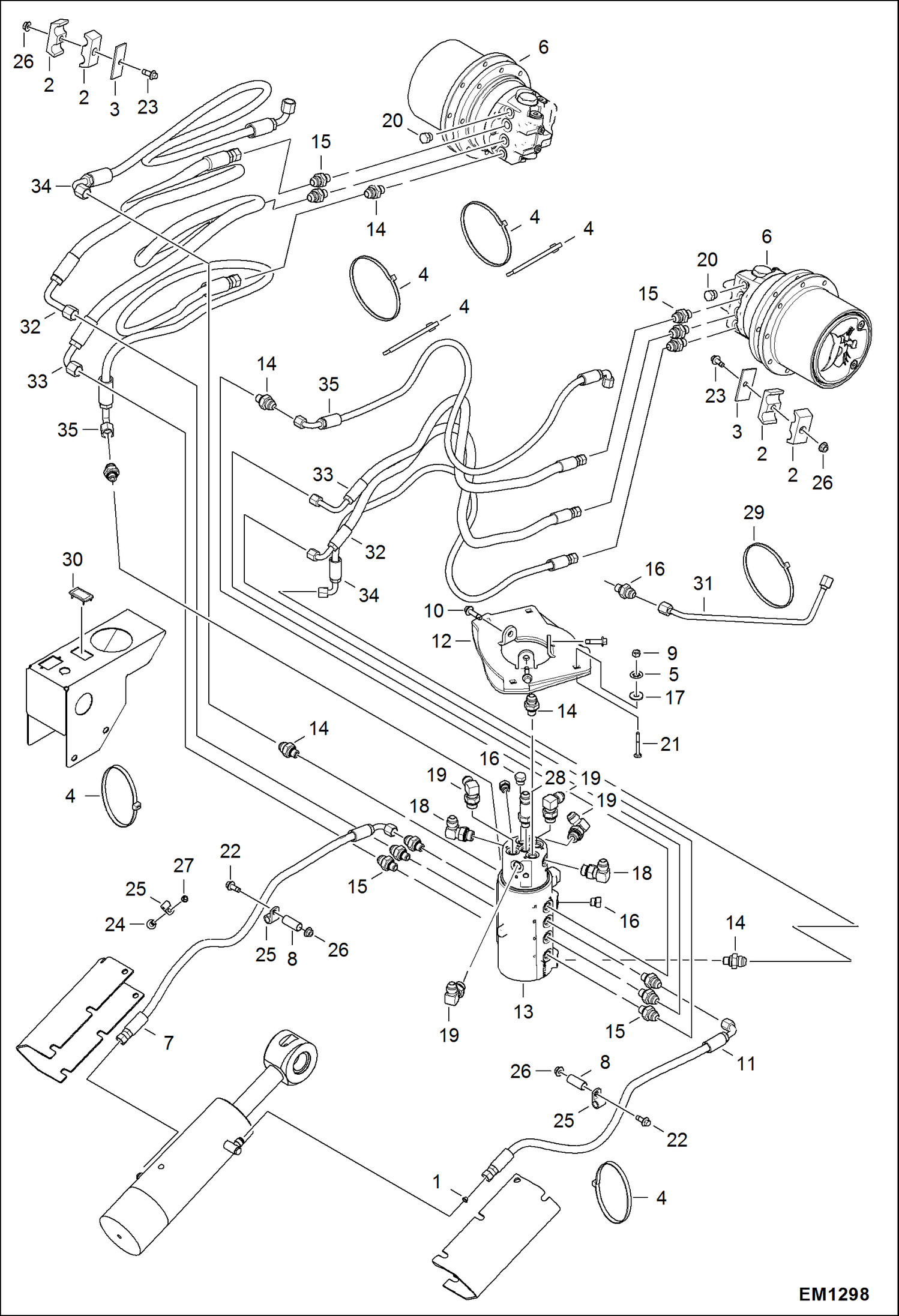

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНЯЯ СТОРОНА) на мини-экскаватор Bobcat 321 A01711001 И ВЫШЕ, A76511001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
