Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (323J)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-niznij-323j-130718
Availability: InStock

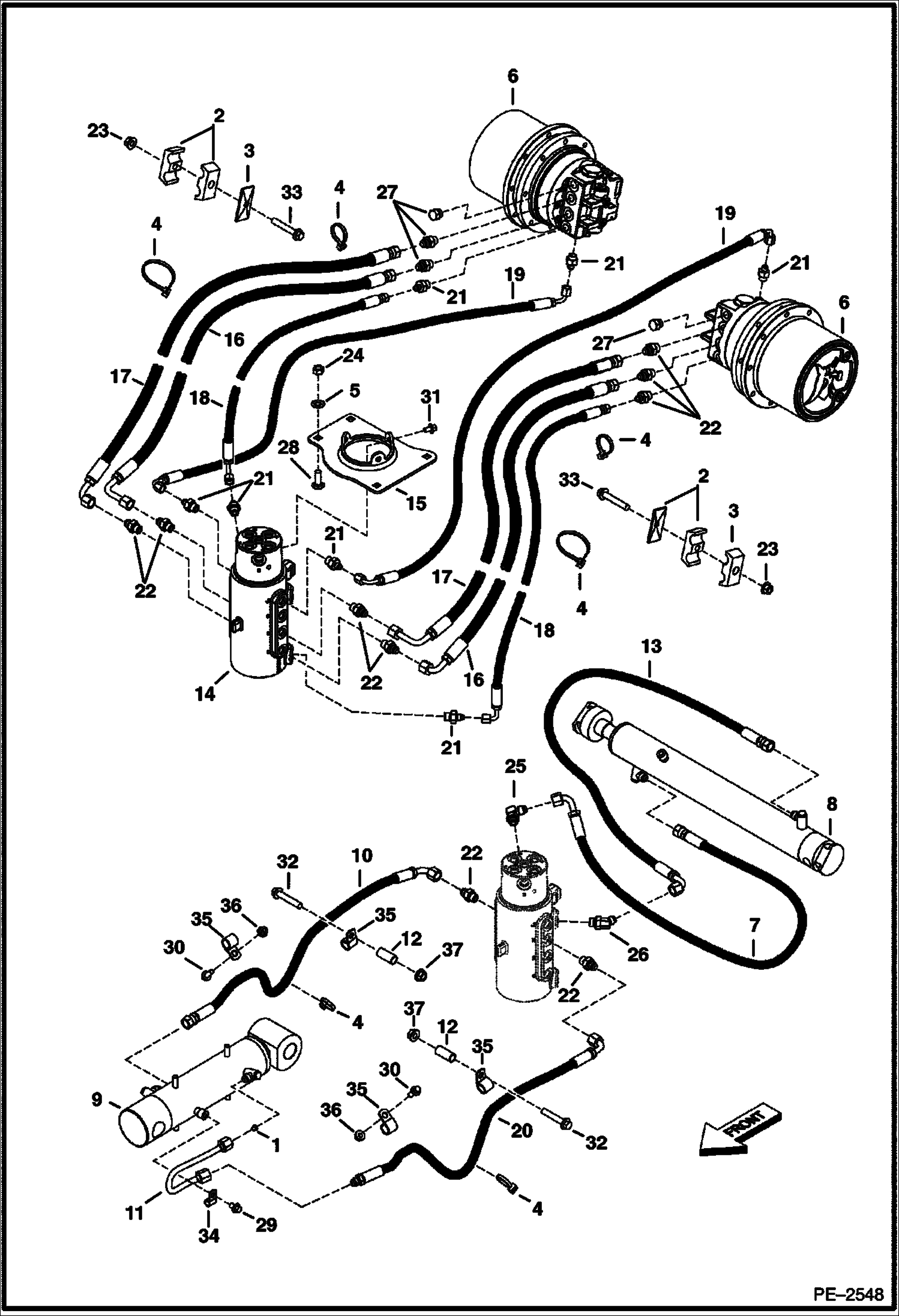

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (323J) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (323J) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6586430, ORIFICE
2	Артикул: 6592506, CLAMP
3	Артикул: 6592507, PLATE
4	Артикул: 6624289, STRAP, TIE
5	Артикул: 6674264, RETAINER NUT
6	Артикул: 6686158, MOTOR, DRIVE HYD See Illustration DRIVE MOTOR/ B23277
7	Артикул: 6716463, HOSE
8	Артикул: CYLINDER, CYLINDER See Illustration TRACK CYLINDER/ PE2531 track
9	Артикул: CYLINDER, CYLINDER See Illustration BLADE CYLINDER/ PE2533 blade
10	Артикул: 6805758, HOSE
11	Артикул: 6805851, TUBE
12	Артикул: 6805878, SPACER
13	Артикул: 6811183, HOSE
14	Артикул: 7102237, SWIVEL See Illustration SWIVEL JOINT/ MS2041
15	Артикул: 7104971, MOUNT SWIVEL
16	Артикул: 7104976, HOSE
17	Артикул: 7104977, HOSE
18	Артикул: 7104978, HOSE
19	Артикул: 7104979, HOSE
20	Артикул: 7104984, HOSE
21	Артикул: 15KB0406, FTG HYD S CONNECTOR
22	Артикул: 15KB0606, FITTING, HYD CONNECTOR
23	Артикул: 43DM10, NUT
24	Артикул: 4DM10, NUT
25	Артикул: 17KB0606, FITTING
26	Артикул: 18KB0606, FITTING, HYD ELBOW
27	Артикул: 24K5, PLUG
28	Артикул: 28CM1030, BOLT
29	Артикул: 29CM812, BOLT
30	Артикул: 29CM820, SCREW
31	Артикул: 7151727, SCREW LOCKING Also Order 7151726 washer - Was 29CM1016 - A
32	Артикул: 7151726, WASHER
33	Артикул: 29CM1055, BOLT
34	Артикул: 29CM1060, SCREW
35	Артикул: 30H22, CLIP
36	Артикул: 30H31, CLAMP 10
37	Артикул: 30H38, CLIP
38	Артикул: 43DM8, NUT

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (323J): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (323J) на мини-экскаватор Bobcat 320 224511001 И ВЫШЕ, 562411001 И ВЫШЕ
