Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (СЕРИЙНЫЙ НОМЕР A16U11490 И НИЖЕ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-niznij-serijnyj-nomer-a16u11490-i-nize-131530
Availability: InStock

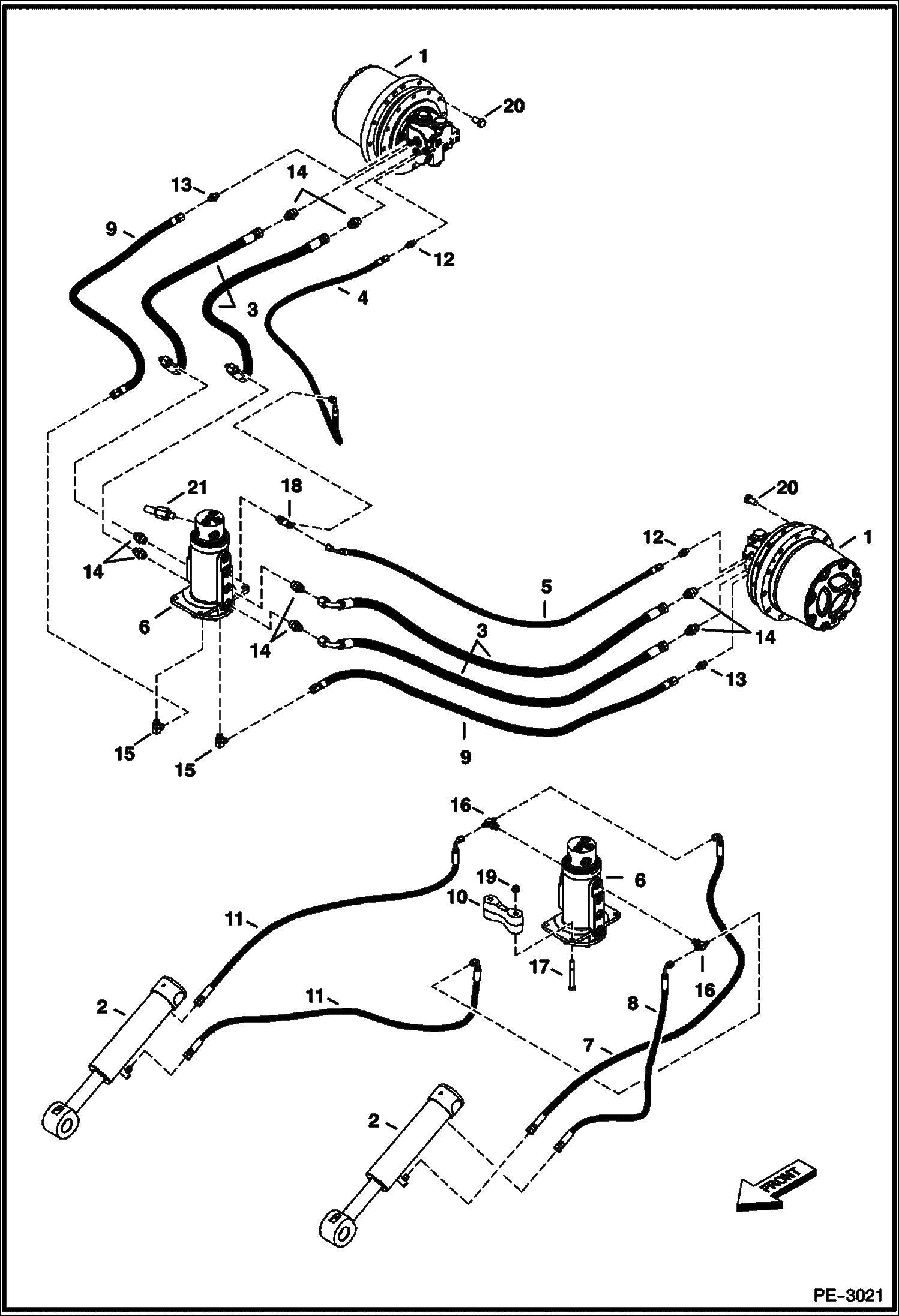

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (СЕРИЙНЫЙ НОМЕР A16U11490 И НИЖЕ) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (СЕРИЙНЫЙ НОМЕР A16U11490 И НИЖЕ) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6685454, MOTOR, DRIVE HYD See Illustration TRAVEL MOTOR/ B24950
2	Артикул: 7121065, CYL ASMBLY See Illustration BLADE CYLINDER/ PE1978
3	Артикул: 7101091, HOSE
4	Артикул: 7106606, HOSE
5	Артикул: 7107649, HOSE
6	Артикул: 7123864, SWIVEL ASSY See Illustration SWIVEL JOINT/ PE3057
7	Артикул: 7123868, HOSE
8	Артикул: 7123870, HOSE
9	Артикул: 7123871, HOSE
10	Артикул: 7128115, BLOCK MACH
11	Артикул: 7130451, HOSE
12	Артикул: 15KB0404, FTG HYD S Connector
13	Артикул: 79K4, O RING 10
14	Артикул: 15KB0606, FITTING, HYD CONNECTOR
15	Артикул: 79K6, O RING 10
16	Артикул: 15KB0808, FITTING, HYD CONNECTOR
17	Артикул: 79K8, O RING 10
18	Артикул: 17KB0606, FITTING
19	Артикул: 79K6, O RING 10
20	Артикул: 19KB0406, FITTING, HYD TEE
21	Артикул: 79K6, O RING 10
22	Артикул: 1CM1090, BOLT
23	Артикул: 21KB0406, FTG HYD STRAIGHT TEE
24	Артикул: 79K6, O RING 10
25	Артикул: 51DM10, NUT
26	Артикул: 55CM1425, SCREW
27	Артикул: 6810029, STOP

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (СЕРИЙНЫЙ НОМЕР A16U11490 И НИЖЕ): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ) (СЕРИЙНЫЙ НОМЕР A16U11490 И НИЖЕ) на мини-экскаватор Bobcat 335 A16U11001 И ВЫШЕ
