СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТВАЛ И ПОВОРОТ) (СЕРИЙНЫЙ НОМЕР 511722859 - 511723645) в Алматы

Main
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТВАЛ И ПОВОРОТ) (СЕРИЙНЫЙ НОМЕР 511722859 - 511723645)
Техника доступна в:
Рассрочка Лизинг Trade-In
Полный спектр услуг:
Сервис
Офисы продаж
Гарантия
Для Вашего удобства:
Запчасти
Доставка
Характеристики и описание
Габариты, схема
Техническая документация
1 Артикул: 6666878, VALVE See Illustration CONTROL VALVE ASSEMBLY/ B24429 3-spool
2 Артикул: 743108, FITTING W/Ref. 3
3 Артикул: 79K8, O RING 10
4 Артикул: 16KB0608, FITTING, HYD CONNECTOR W/Ref. 3 - Was 6587170 - A
5 Артикул: 11K5, FITTING
6 Артикул: 6595474, PLATE Mounting
7 Артикул: 29CM1035, SCREW
8 Артикул: 1CM1030, BOLT
9 Артикул: HOSE, HOSE See Illustration HYDRAULIC CIRCUITRY/ D2366 See BTIE-043 NLA - for new Hose Routing - Was 6535449 - A
10 Артикул: HOSE, HOSE See Illustration HYDRAULIC CIRCUITRY/ D2366 See BTIE-043 NLA - for new Hose Routing - Was 6587679 - A
11 Артикул: 6532126, HOSE See Illustration HYDRAULIC CIRCUITRY/ D2366 for new Hose Routing
12 Артикул: 15K5, FITTING W/Ref. 14
13 Артикул: CYLINDER, CYLINDER See Illustration SWING CYLINDER/ B20005 Boom Swing
14 Артикул: 79K6, O RING 10
15 Артикул: 6669539, SWING MOTOR See Illustration SWING MOTOR/ D2041 See BTIE-055 Was 6659533 - A
16 Артикул: 1CM1040, BOLT
17 Артикул: 6664409, SWIVEL JOINT See Illustration SWIVEL JOINT/ B14077
18 Артикул: 29CM1025, BOLT Use with swivel joint 6664409
19 Артикул: 17K5, ELBOW W/Ref. 14 - used with Swivel Joint 6664409
20 Артикул: 6597884, HOSE Was 6589723 - A
21 Артикул: 6597885, HOSE Was 6589724 - A
22 Артикул: COVER, COVER NLA - Order Ref. 26 - 25-- (635mm) long
23 Артикул: COVER, COVER NLA - Order Ref. 26 - 30-- (762mm) long
24 Артикул: 6665221, CABLE TIE Metal - Requires Tool MEL-1427 to install cable tie - Was 1715312B - A
25 Артикул: CYLINDER, CYLINDER See Illustration BLADE CYLINDER/ B18867 Blade
26 Артикул: 6649389, HOSE COVER bulk - sold per foot
27 Артикул: 6586430, ORIFICE .35-- - 0,90mm
28 Артикул: 6802681, ORIFICE .064--
29 Артикул: 6802682, ORIFICE .082--
30 Артикул: 1DM10, NUT
31 Артикул: HOSE, HOSE See Illustration HYDRAULIC CIRCUITRY/ D2366 See BTIE-043 NLA - for new Hose Routing - Was 6700215 - A
32 Артикул: HOSE, HOSE See Illustration HYDRAULIC CIRCUITRY/ D2366 See BTIE-043 NLA - for new Hose Routing - Was 6535444 - A

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТВАЛ И ПОВОРОТ) (СЕРИЙНЫЙ НОМЕР 511722859 - 511723645): Техника, которая работает на результат

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТВАЛ И ПОВОРОТ) (СЕРИЙНЫЙ НОМЕР 511722859 - 511723645) на мини-экскаватор Bobcat 320 511720001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»

Габаритные размеры

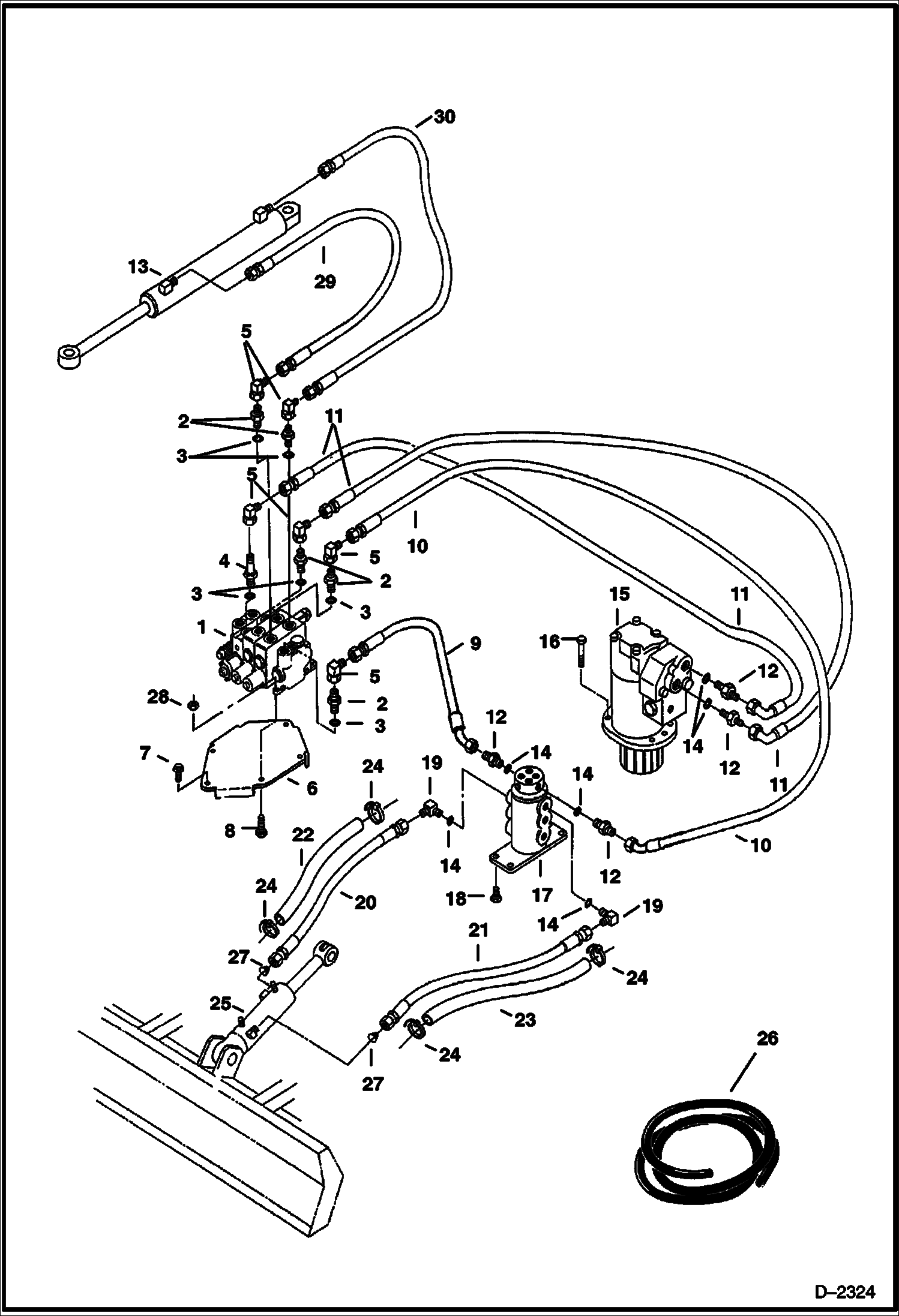

Схема СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ОТВАЛ И ПОВОРОТ) (СЕРИЙНЫЙ НОМЕР 511722859 - 511723645)
