СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПОВОРОТ) (320J) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6677774, VALVE See Illustration CONTROL VALVE/ MS2083 - 320J |
| 2 | Артикул: 6685051, VALVE,CONTROL 320L |
| 3 | Артикул: 6812817, ELBOW |
| 4 | Артикул: 6812818, ELBOW |
| 5 | Артикул: 6812819, FITTING |
| 6 | Артикул: 15KB0608, FITTING, HYD CONNECTOR |
| 7 | Артикул: 79K8, O RING 10 |
| 8 | Артикул: 17KB0608, FITTING, HYD ELBOW |
| 9 | Артикул: 79K8, O RING 10 |
| 10 | Артикул: 18KB0608, FTG HYD ELBOW 45 |
| 11 | Артикул: 79K8, O RING 10 |
| 12 | Артикул: 7102237, SWIVEL See Illustration SWIVEL JOINT/ MS2041 - assy |
| 13 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 14 | Артикул: 79K6, O RING 10 |
| 15 | Артикул: 16KB0606, FTG HYD L CONNECTOR |
| 16 | Артикул: 79K6, O RING 10 |
| 17 | Артикул: 17KB0606, FITTING |
| 18 | Артикул: 79K6, O RING 10 |
| 19 | Артикул: 6675291, COOLER |
| 20 | Артикул: 6686898, MOTOR, DRIVE HYD SWING See Illustration SLEW MOTOR/ PE2616 - swing |
| 21 | Артикул: 6806782, HOSE |
| 22 | Артикул: 6806783, HOSE |
| 23 | Артикул: 6810486, CYLINDER See Illustration SWING CYLINDER/ PE2528 - swing |
| 24 | Артикул: 6807184, FITTING |
| 25 | Артикул: 6807939, HOSE |
| 26 | Артикул: 6812815, FITTING |
| 27 | Артикул: 6815041, TUBE |
| 28 | Артикул: 6815042, TUBE |
| 29 | Артикул: 6815043, TUBE |
| 30 | Артикул: 7149482, TUBELINE |
| 31 | Артикул: 7149481, TUBELINE Was 7104158 - A |
| 32 | Артикул: 7106189, TUBELINE |
| 33 | Артикул: 7106190, TUBELINE |
| 34 | Артикул: 7106191, TUBELINE |
| 35 | Артикул: 7113120, TUBELINE |
| 36 | Артикул: 7106608, HOSE |
| 37 | Артикул: 7106609, HOSE |
| 38 | Артикул: 10H25, FITTING, GREASE 5 |
| 39 | Артикул: 17KB0606, FITTING |
| 40 | Артикул: 79K6, O RING 10 |
| 41 | Артикул: 53CM1040, SCREW |
| 42 | Артикул: 83F3, ELBOW 5 |
| 43 | Артикул: 86F3, LOCKNUT |
| 44 | Артикул: 17KB0606, FITTING elbow - Use W/Ref. 37 - not shown |
| 45 | Артикул: 15KB0606, FITTING, HYD CONNECTOR straight - Use W/Ref. 23 |
| 46 | Артикул: 79K6, O RING 10 |
| 47 | Артикул: TUBELINE, TUBELINE NLA - Order Ref. 23 & (1) 15KB0606 straight adapter to replace the existing attaching elbow on the swivel joint - Was 7103628 - A |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПОВОРОТ) (320J): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПОВОРОТ) (320J) на мини-экскаватор Bobcat 320 224511001 И ВЫШЕ, 562411001 И ВЫШЕГабаритные размеры

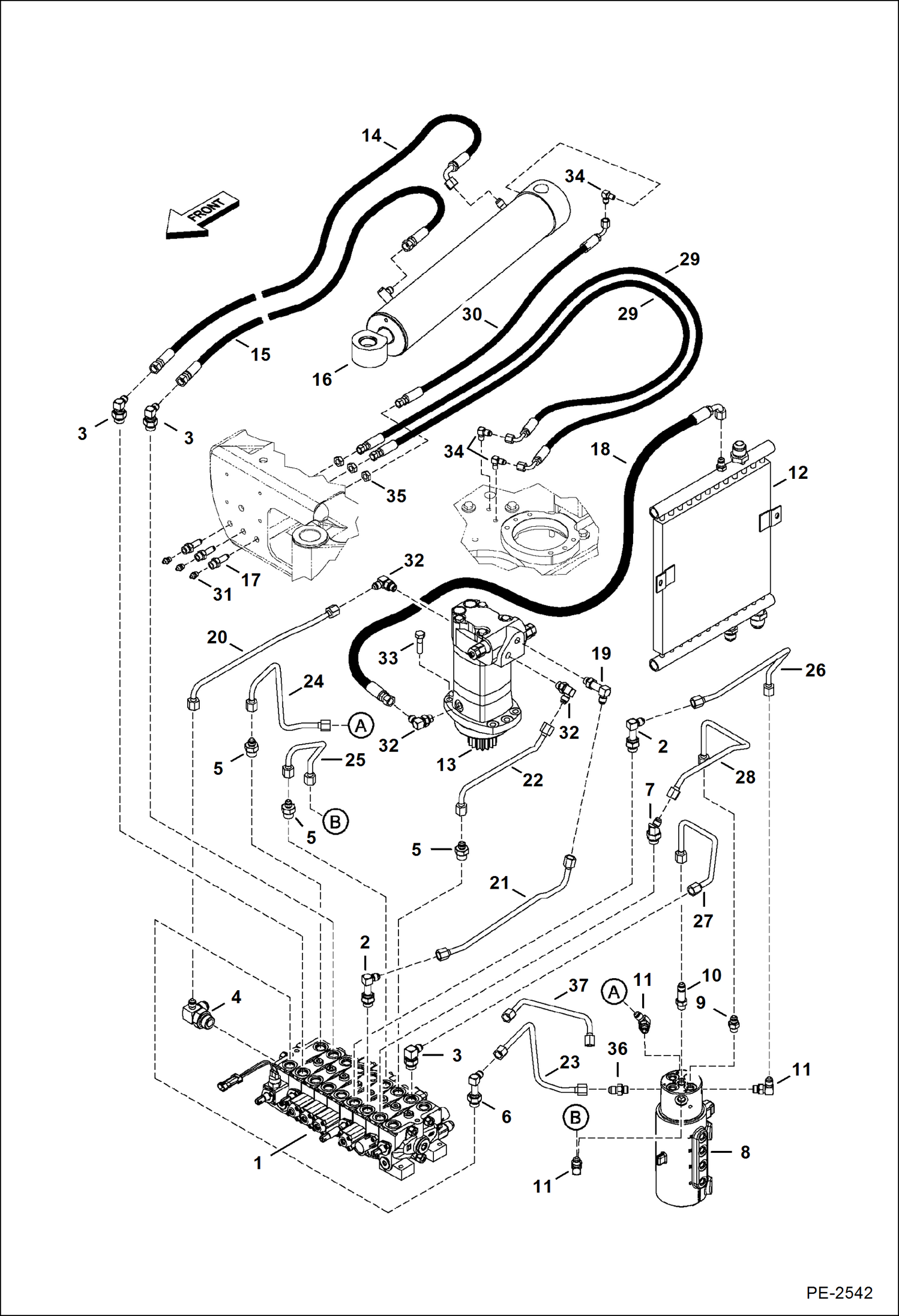

Нажмите на схему для увеличения
Документация
Документация временно недоступна.
