СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПРИВОД ПОВОРОТНОГО МЕХАНИЗМА И СЛИВ КАРТЕРА) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: MOTOR,, MOTOR, SLEW See Illustration SLEW MOTOR/ E80-4120 NLA - Was 7021369 - A |
| 2 | Артикул: MOTOR,, MOTOR, SLEW See Illustration SLEW MOTOR/ EM9541 NLA - Was 7024784 - A |
| 3 | Артикул: 7007703, BOLT |
| 4 | Артикул: 7007774, BOLT |
| 5 | Артикул: 7004507, WASHER PLAIN |
| 6 | Артикул: 7030045, WASHER, SPRING |
| 7 | Артикул: 7004718, ADAPTER |
| 8 | Артикул: 7024782, FITTING, ELBOW |
| 9 | Артикул: 7284557, O-RING Was 7007911 - A |
| 10 | Артикул: 7004723, ELBOW |
| 11 | Артикул: 7004706, ELBOW |
| 12 | Артикул: 7007916, O-RING |
| 13 | Артикул: 7007917, O-RING |
| 14 | Артикул: 7004700, ADAPTER |
| 15 | Артикул: 7284551, O-RING Was 7007909 - A |
| 16 | Артикул: 7004683, ADAPTER |
| 17 | Артикул: 7283267, O-RING Was 7007906 - A |
| 18 | Артикул: 7006649, PIN |
| 19 | Артикул: 7004710, ELBOW |
| 20 | Артикул: 7024783, FITTING, ELBOW |
| 21 | Артикул: 7003875, NUT Was 7010969 - D |
| 22 | Артикул: 7005363, HOSE PF3/8-630L |
| 23 | Артикул: 7007822, WASHER SPRING |
| 24 | Артикул: 7004668, ADAPTER |
| 25 | Артикул: 7004765, PLUG |
| 26 | Артикул: 7005570, ELBOW |
| 27 | Артикул: 7003895, CLIP |
| 28 | Артикул: 7005629, BOLT |
| 29 | Артикул: 7004691, ADAPTER |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПРИВОД ПОВОРОТНОГО МЕХАНИЗМА И СЛИВ КАРТЕРА): Техника, которая работает на результат

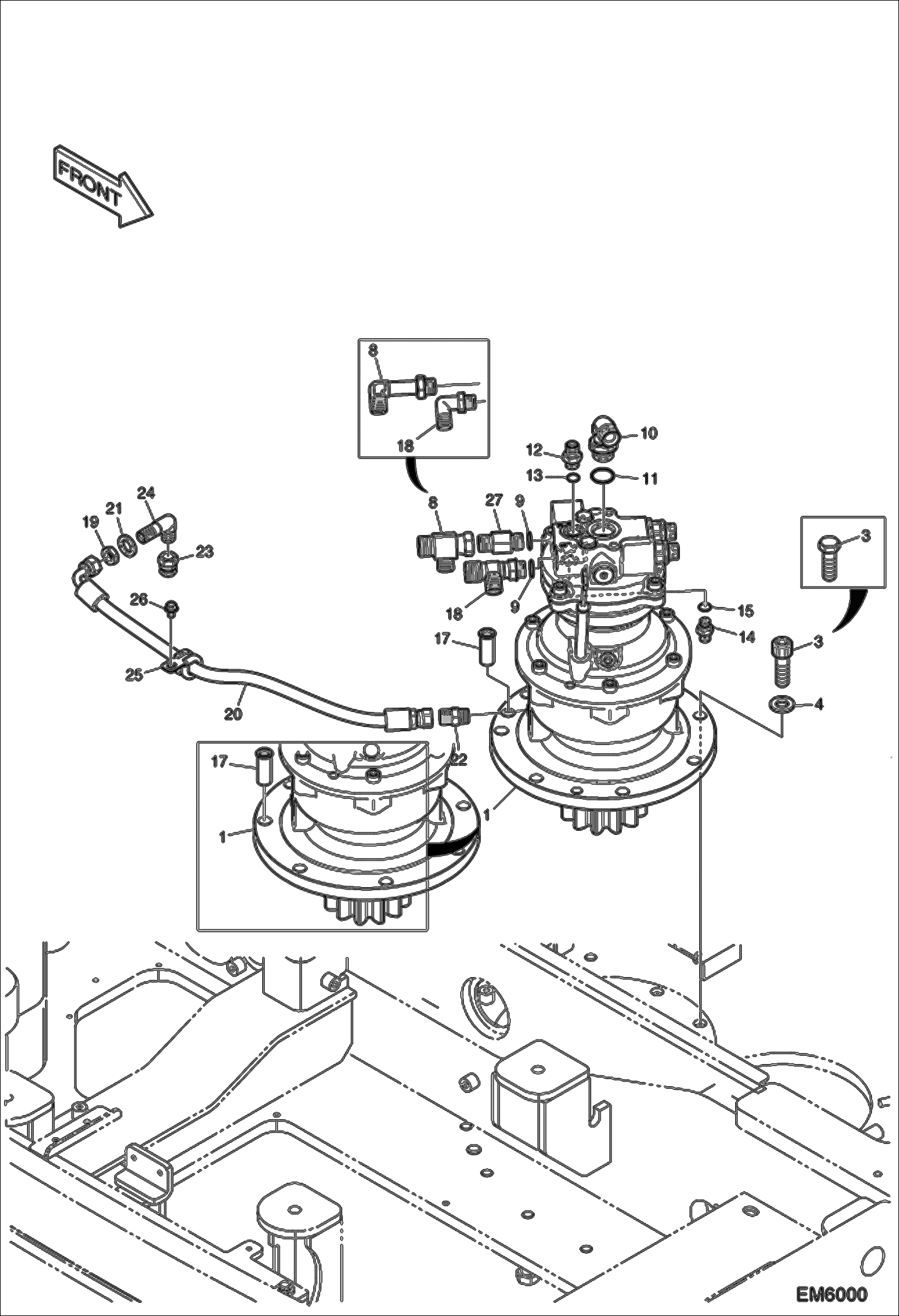

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ПРИВОД ПОВОРОТНОГО МЕХАНИЗМА И СЛИВ КАРТЕРА) на мини-экскаватор Bobcat E80 AET311001 И ВЫШЕ, AETB11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
