Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РАБОЧАЯ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-rabocaa-130733
Availability: InStock

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6502426, CLAMP
2	Артикул: 6624289, STRAP, TIE
3	Артикул: 6675859, RETAINER
4	Артикул: 6675907, HOSE
5	Артикул: 6806770, HOSE
6	Артикул: 6806771, HOSE
7	Артикул: 6806773, HOSE
8	Артикул: 6806774, HOSE
9	Артикул: 6806848, BRACKET
10	Артикул: 6806849, BRACKET
11	Артикул: 6807138, SHIELD
12	Артикул: 6808102, SPACER
13	Артикул: 6809491, SEAL -L- only
14	Артикул: 7100338, BRACKET -L- only
15	Артикул: 7104987, PLATE
16	Артикул: 7105887, HOSE
17	Артикул: 7106197, BRACKET pivot
18	Артикул: 26GM8016, SCREW
19	Артикул: 28CM830, BOLT
20	Артикул: 29CM1020, BOLT
21	Артикул: 29CM1025, BOLT
22	Артикул: 29CM1045, BOLT
23	Артикул: 29CM1060, SCREW
24	Артикул: 43DM8, NUT
25	Артикул: 43DM10, NUT
26	Артикул: 3GM840, SCREW
27	Артикул: 51DM8, NUT
28	Артикул: 6812817, ELBOW
29	Артикул: 79K8, O RING 10
30	Артикул: 6812818, ELBOW
31	Артикул: 79K8, O RING 10
32	Артикул: 6812820, ELBOW
33	Артикул: 79K8, O RING 10
34	Артикул: 15KB0808, FITTING, HYD CONNECTOR Was 15KB608 - D
35	Артикул: 79K8, O RING 10
36	Артикул: 24K6, FITTING -L- only
37	Артикул: 79K8, O RING 10
38	Артикул: 6677774, VALVE See Illustration CONTROL VALVE/ MS2083 control
39	Артикул: 6685051, VALVE,CONTROL control - -L- only

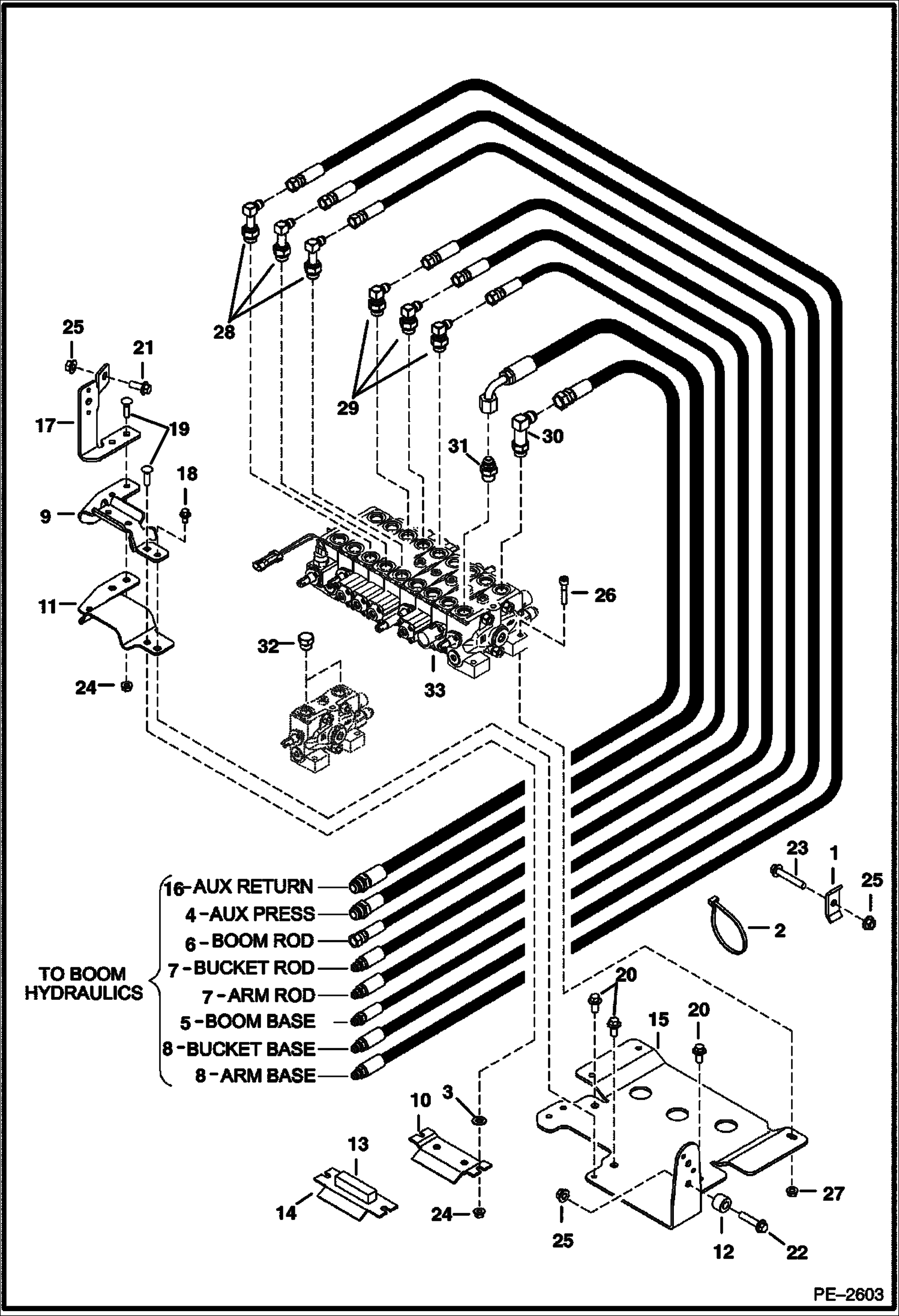

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РАБОЧАЯ) на мини-экскаватор Bobcat 320 224511001 И ВЫШЕ, 562411001 И ВЫШЕ

Нажмите на схему для увеличения
