СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РАБОЧАЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6624289, STRAP, TIE |
| 2 | Артикул: CONDUIT, CONDUIT NLA - 7.5-- (191 mm) long - Order Ref. 19 |
| 3 | Артикул: 7128693, HOSE |
| 4 | Артикул: 7128694, HOSE |
| 5 | Артикул: 7128695, HOSE |
| 6 | Артикул: 7128696, HOSE |
| 7 | Артикул: 7128697, HOSE |
| 8 | Артикул: 6674264, RETAINER NUT |
| 9 | Артикул: 6806720, INSULATOR |
| 10 | Артикул: 7123862, MOUNT |
| 11 | Артикул: 17EM100, WASHER |
| 12 | Артикул: 21CM1035, BOLT |
| 13 | Артикул: 29CM825, BOLT |
| 14 | Артикул: 43DM8, NUT |
| 15 | Артикул: 51DM10, NUT |
| 16 | Артикул: 15KB0808, FITTING, HYD CONNECTOR |
| 17 | Артикул: 79K8, O RING 10 |
| 18 | Артикул: 15KB1008, FITTING, HYD CONNECTOR |
| 19 | Артикул: 79K8, O RING 10 |
| 20 | Артикул: 16KB0808, FITTING, HYD CONNECTOR |
| 21 | Артикул: 79K8, O RING 10 |
| 22 | Артикул: 6643249, CONDUIT bulk - sold per foot |
| 23 | Артикул: CONDUIT, CONDUIT NLA - 13-- (330 mm) long - Order Ref. 19 |
| 24 | Артикул: 29CM1025, BOLT Was 59CM1035 - B |
| 25 | Артикул: 16KB1008, FITTING, HYD ELBOW |
| 26 | Артикул: 6690475, VALVE, CONTROL See Illustration CONTROL VALVE/ MS2272 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РАБОЧАЯ): Техника, которая работает на результат

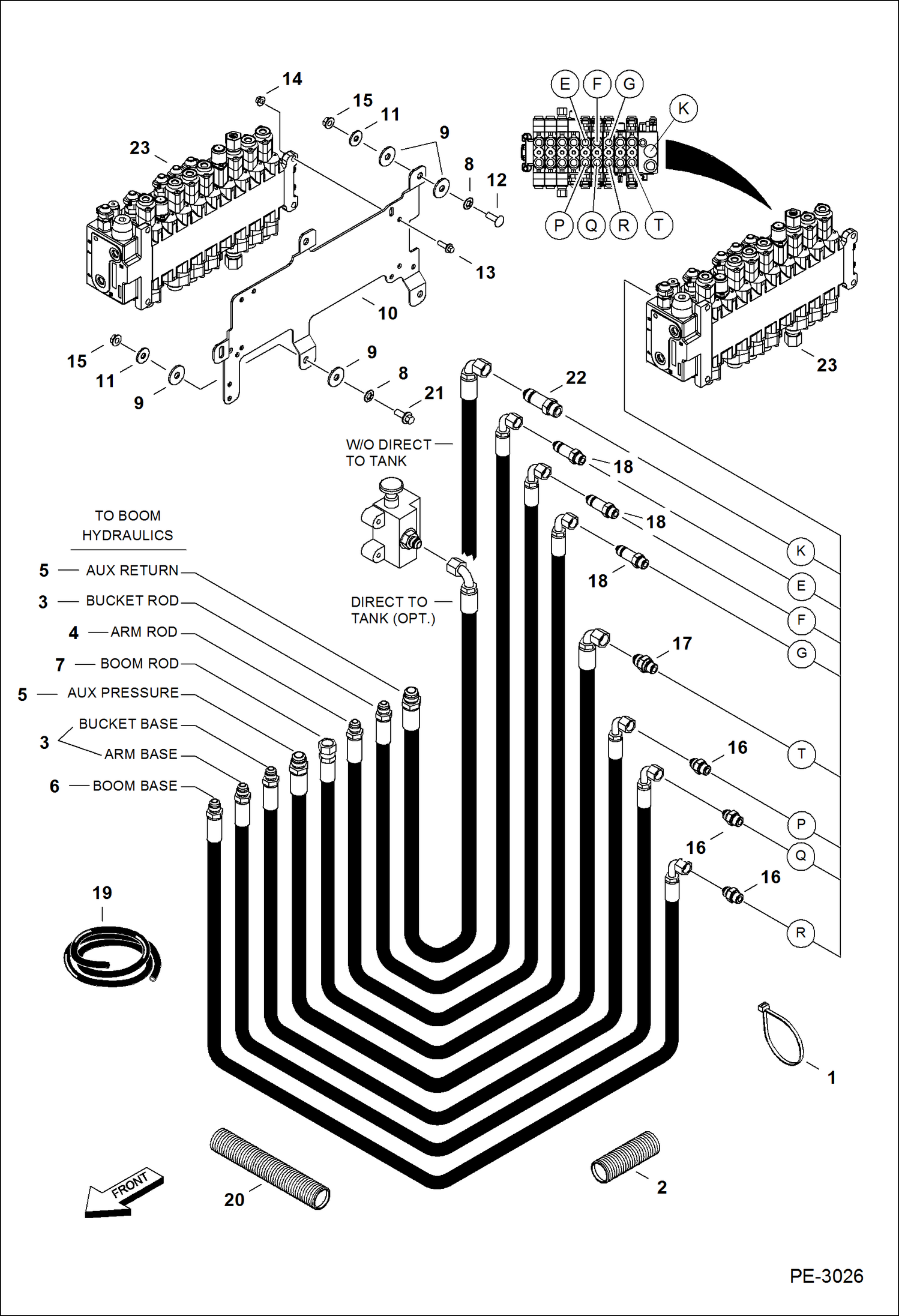

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РАБОЧАЯ) на мини-экскаватор Bobcat 335 A16U11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
