| 1 | Артикул: VALVE, VALVE CONTROL See Illustration CONTROL VALVE/ NA10572 |
| 2 | Артикул: 29CM816, SCREW |
| 3 | Артикул: 7244986, FITTING |
| 4 | Артикул: 79K10, O RING 10 |
| 5 | Артикул: 24K5, PLUG |
| 6 | Артикул: 79K6, O RING 10 |
| 7 | Артикул: 7243062, HOSE, HYD ASSY |
| 8 | Артикул: 7249591, HOSE, HYD ASSY |
| 9 | Артикул: 29CM870, BOLT |
| 10 | Артикул: 7245992, PLATE |
| 11 | Артикул: 7245991, CLAMP |
| 12 | Артикул: 43DM8, NUT |
| 13 | Артикул: 7199020, CLAMP |
| 14 | Артикул: 7301238, BRACKET |
| 15 | Артикул: 7249635, PLATE |
| 16 | Артикул: 6678669, STRAP |
| 17 | Артикул: 29CM825, BOLT |
| 18 | Артикул: 7232703, FITTING, HYD |
| 19 | Артикул: 79K12, O RING 10 |
| 20 | Артикул: 15KB0612, FITTING, HYD CONNECTOR |
| 21 | Артикул: 79K12, O RING 10 |
| 22 | Артикул: 6661753, PLUG |
| 23 | Артикул: PUMP,, PUMP, GEAR See Illustration GEAR PUMP/ EM10204 |
| 24 | Артикул: FILTER,, FILTER, HYD See Illustration HYDRAULIC CIRCUITRY/ NA12117 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕГУЛИРУЮЩИЙ КЛАПАН): Техника, которая работает на результат

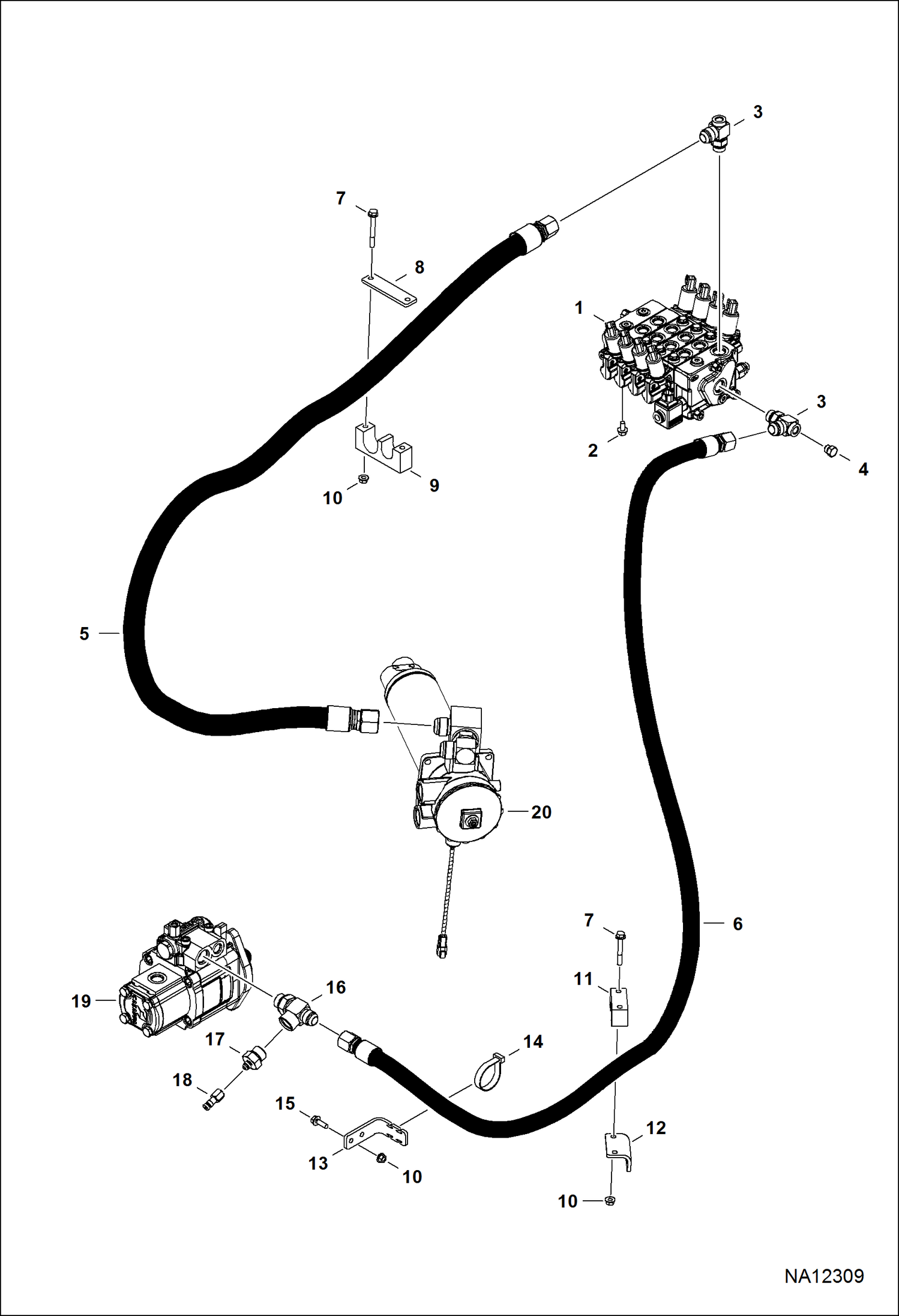

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕГУЛИРУЮЩИЙ КЛАПАН) на телескопический погрузчик Bobcat V519 B3YH11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
