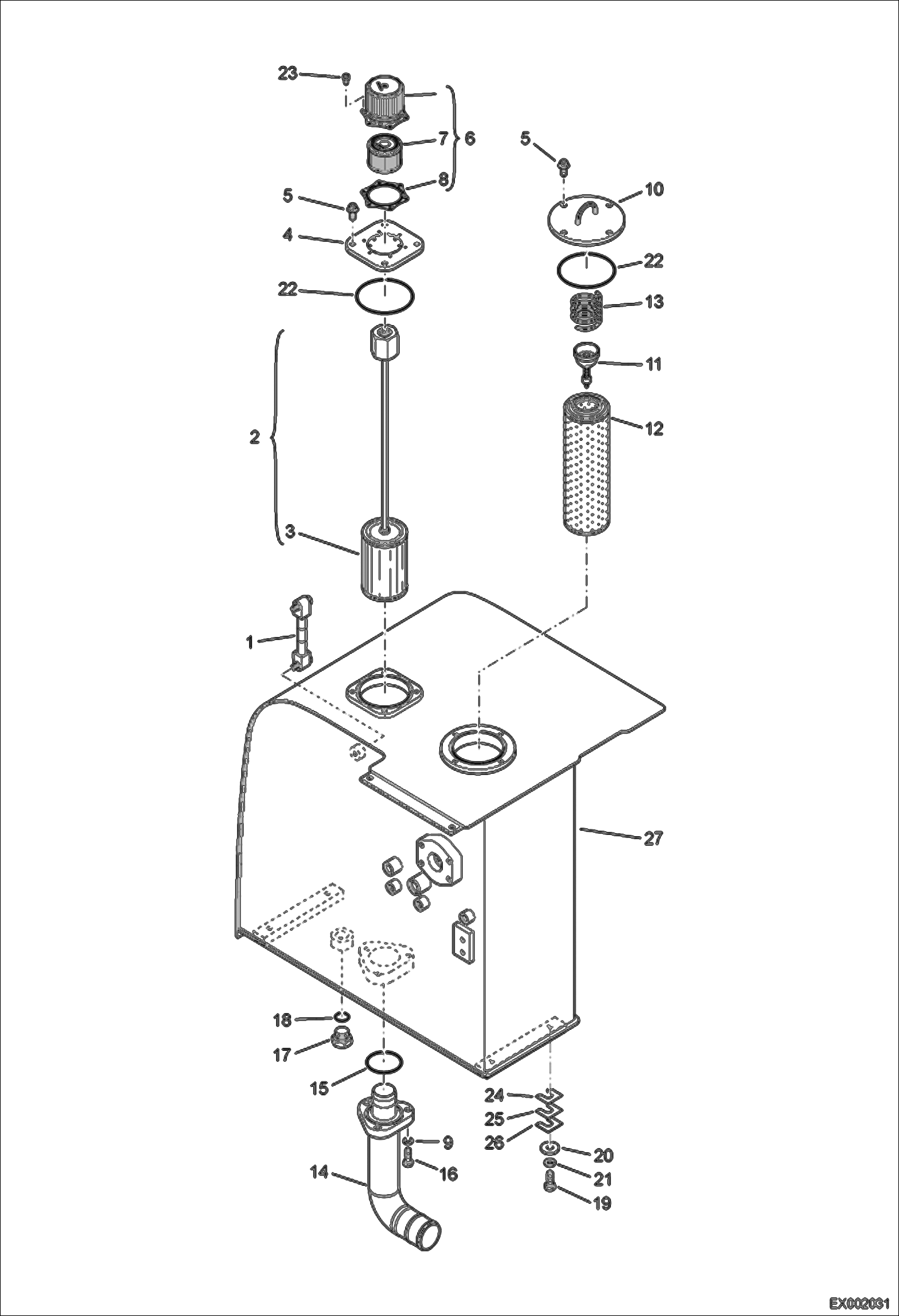

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕЗЕРВУАР ДЛЯ МАСЛА) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7003868, GAUGE LEVEL |
| 2 | Артикул: 7005889, FILTER SUCTION W/Ref. 3 |
| 3 | Артикул: 7004866, FILTER STRAINER SUCTION |
| 4 | Артикул: 7004999, COVER TANK |
| 5 | Артикул: 7005652, BOLT M10X1.5X22 |
| 6 | Артикул: FILTER, FILTER BREATHER AIR NLA - W/Ref. 7 & 8 - Order 7276396 filter -Was 7006509 - D |
| 7 | Артикул: 7276396, FILTER, BREATHER AIR W/Ref. 7 & 8 |
| 8 | Артикул: 7006806, FILTER, AIR BREATHER Use W/Ref. 6 (NLA/ 7006509 filter assy) |
| 9 | Артикул: 7276395, ELEMENT, FILTER Use W/Ref. 6 (7276396 filter assy) |
| 10 | Артикул: 7006946, GASKET |
| 11 | Артикул: 7007835, WASHER SPRING |
| 12 | Артикул: 7004998, COVER TANK |
| 13 | Артикул: VALVE, VALVE BYPASS NLA - Order 7276398 valve - Was 7004861 - A |
| 14 | Артикул: 7276394, VALVE, BYPASS |
| 15 | Артикул: 7004883, FILTER RETURN |
| 16 | Артикул: 7004594, SPRING |
| 17 | Артикул: 7005875, TUBELINE SUCTION |
| 18 | Артикул: 7004635, O-RING |
| 19 | Артикул: 7007669, BOLT Was 7007668 - A |
| 20 | Артикул: 7004733, PLUG |
| 21 | Артикул: 7007916, O-RING |
| 22 | Артикул: 7007640, BOLT |
| 23 | Артикул: 7004473, WASHER M12 |
| 24 | Артикул: 7007836, WASHER SPRING M12 |
| 25 | Артикул: 7007950, O-RING |
| 26 | Артикул: 7004545, BOLT |
| 27 | Артикул: 7004504, SHIM, 1.0T 1,0 mm |
| 28 | Артикул: 7004505, SHIM, 0.6T 0,6 mm |
| 29 | Артикул: 7004506, SHIM |
| 30 | Артикул: TANK, TANK OIL NLA - Order 7276397 tank - Was 7005788 - A |
| 31 | Артикул: 7276397, TANK, OIL |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕЗЕРВУАР ДЛЯ МАСЛА): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РЕЗЕРВУАР ДЛЯ МАСЛА) на мини-экскаватор Bobcat E55W AEFB11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
