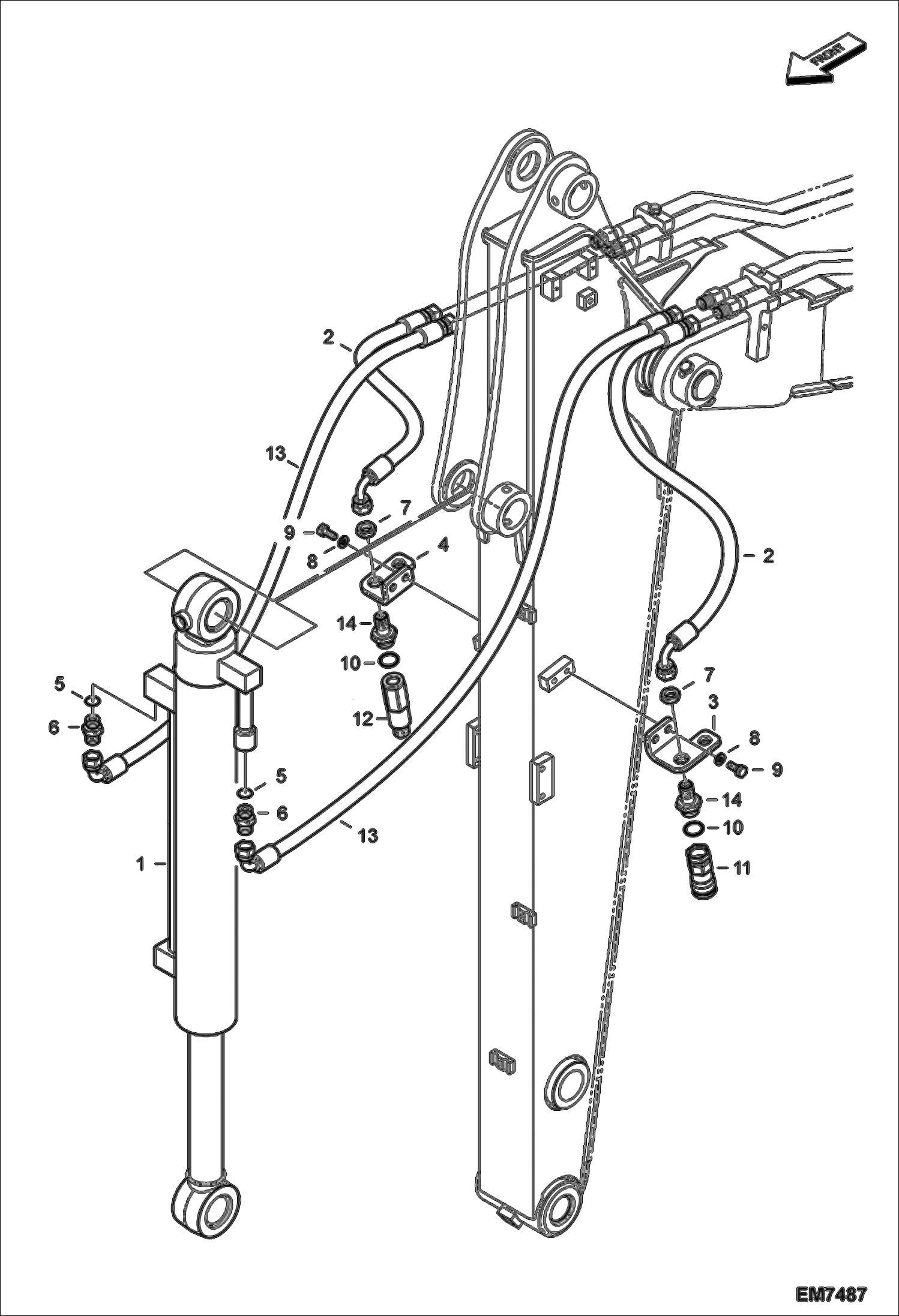

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РУКОЯТЬ 1.6 М) (СЕРИЙНЫЙ НОМЕР AEFB11012 И ВЫШЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYL,, CYL, BUCKET See Illustration BUCKET CYLINDER/ EX006144 - NLA - Order 7280479 cylinder - Was 7019008 - A |
| 2 | Артикул: 7280479, CYL, BUCKET See Illustration BUCKET CYLINDER/ EX006144 |
| 3 | Артикул: 7005455, HOSE |
| 4 | Артикул: 7281269, HOSE, HYD |
| 5 | Артикул: 7010179, BRACKET, LH |
| 6 | Артикул: 7010176, BRACKET |
| 7 | Артикул: 7284557, O-RING Was 7007911 - A |
| 8 | Артикул: 7004699, ADAPTER |
| 9 | Артикул: 7003876, NUT |
| 10 | Артикул: 7007835, WASHER SPRING |
| 11 | Артикул: 7007628, BOLT |
| 12 | Артикул: 7009947, O-RING |
| 13 | Артикул: 7246790, COUPLER, FF FEMALE See BTI433exc - Was 6672960 - A |
| 14 | Артикул: 7246777, COUPLER, FF MALE See BTI433exc - Was 6674688 - A |
| 15 | Артикул: 7005455, HOSE |
| 16 | Артикул: 7010173, ADAPTER |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РУКОЯТЬ 1.6 М) (СЕРИЙНЫЙ НОМЕР AEFB11012 И ВЫШЕ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (РУКОЯТЬ 1.6 М) (СЕРИЙНЫЙ НОМЕР AEFB11012 И ВЫШЕ) на мини-экскаватор Bobcat E55W AEFB11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
