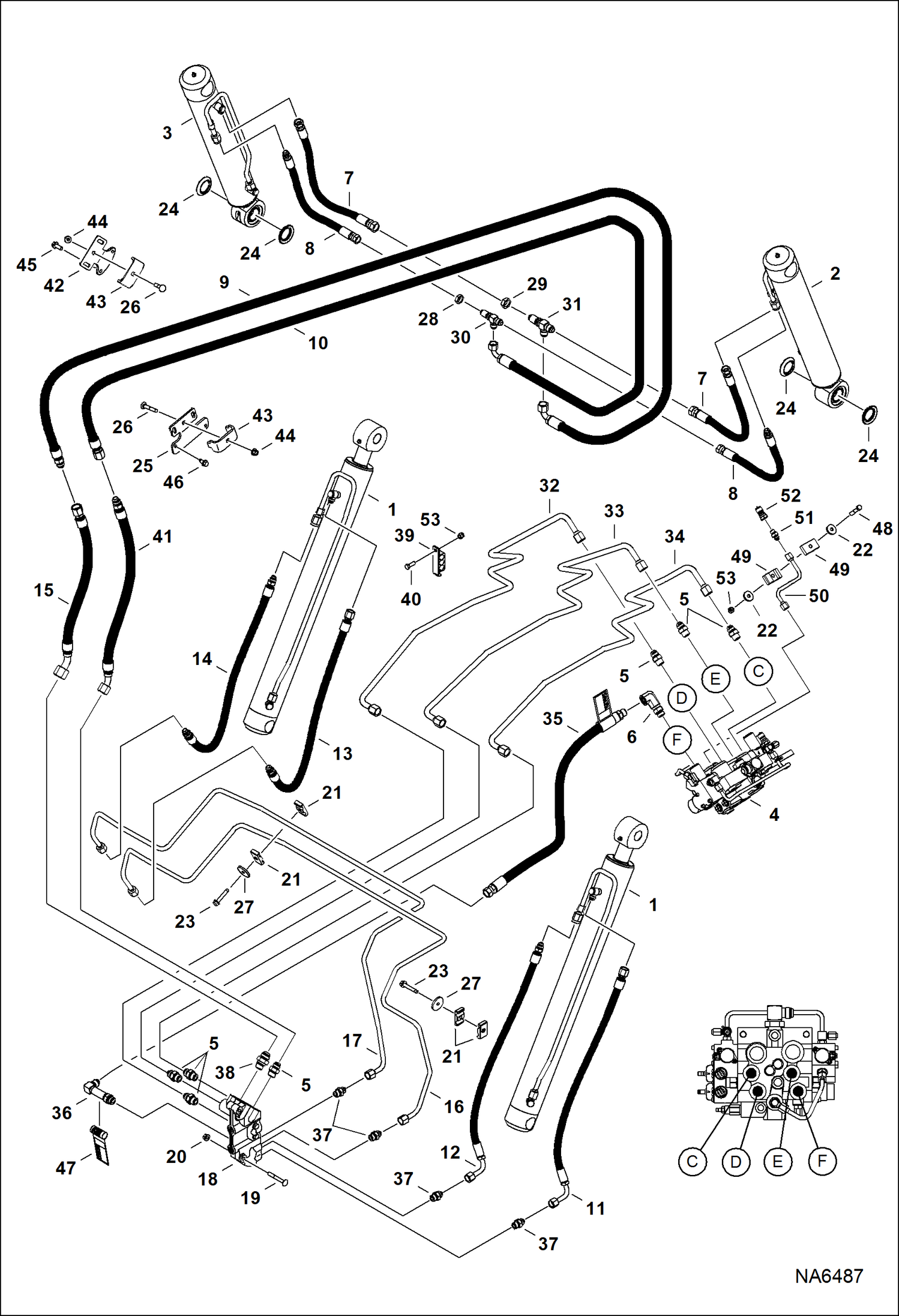

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С СОЕДИНИТЕЛЬНОЙ ПАНЕЛЬЮ ОБВОДНОГО КЛАПАНА) в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: CYLINDER,, CYLINDER, LIFT See Illustration LIFT CYLINDER/ NA2482 |
| 2 | Артикул: CYLINDER,, CYLINDER, TILT See Illustration TILT CYLINDER/ NA6025 - RH |
| 3 | Артикул: CYLINDER,, CYLINDER, TILT See Illustration TILT CYLINDER/ NA6024 - LH |
| 4 | Артикул: VALVE,, VALVE, CONTROL See Illustration HYDRAULIC CONTROL VALVE/ NA6523 - manual controls |
| 5 | Артикул: VALVE,, VALVE, CONTROL See Illustration HYDRAULIC CONTROL VALVE/ NA6524 - SJC |
| 6 | Артикул: 15KB1010, FITTING, HYD CONNECTOR |
| 7 | Артикул: 79K10, O RING 10 |
| 8 | Артикул: 7178044, FITTING |
| 9 | Артикул: 79K10, O RING 10 |
| 10 | Артикул: 7153006, HOSE, HYD |
| 11 | Артикул: 7153008, HOSE, HYD |
| 12 | Артикул: 7195026, HOSE, HYD |
| 13 | Артикул: 7195027, HOSE, HYD |
| 14 | Артикул: 7181808, HOSE, HYD |
| 15 | Артикул: 7181809, HOSE, HYD |
| 16 | Артикул: 7205756, HOSE, HYD |
| 17 | Артикул: 7205755, HOSE, HYD |
| 18 | Артикул: 7195028, HOSE, HYD |
| 19 | Артикул: 7211820, TUBELINE, HYD |
| 20 | Артикул: 7211821, TUBELINE, HYD |
| 21 | Артикул: 7011040, VALVE, BPV |
| 22 | Артикул: 37C644, BOLT |
| 23 | Артикул: 83D6, NUT 5 |
| 24 | Артикул: 6701892, CLAMP |
| 25 | Артикул: 619021, WASHER, 5 |
| 26 | Артикул: 84G3728, BOLT |
| 27 | Артикул: 6698174, SEAL, DUST |
| 28 | Артикул: 7201044, CLAMP, HOSE |
| 29 | Артикул: 37C636, BOLT |
| 30 | Артикул: 872229, WASHER |
| 31 | Артикул: 86F6, NUT |
| 32 | Артикул: 86F7, LOCK NUT |
| 33 | Артикул: 91K6, TEE |
| 34 | Артикул: 91K7, FITTING |
| 35 | Артикул: 7185194, TUBELINE, HYD |
| 36 | Артикул: 7185193, TUBELINE, HYD |
| 37 | Артикул: 7185192, TUBELINE, HYD |
| 38 | Артикул: 7175407, HOSE, HYD available only as an assembly W/danger decal installed near the male threaded end of hose |
| 39 | Артикул: 7170355, DECAL, DANGER danger |
| 40 | Артикул: 7183605, KIT, FITTING W/DECAL W/Ref. 47 - this elbow must always display the danger decal |
| 41 | Артикул: 79K10, O RING 10 |
| 42 | Артикул: 15KB0808, FITTING, HYD CONNECTOR |
| 43 | Артикул: 79K8, O RING 10 |
| 44 | Артикул: 15KB1210, FITTING, HYD CONNECTOR |
| 45 | Артикул: 79K10, O RING 10 |
| 46 | Артикул: 7157358, CLAMP |
| 47 | Артикул: 17C616, BOLT 5 |
| 48 | Артикул: 7195029, HOSE, HYD |
| 49 | Артикул: 7199814, CLAMP, HOSE |
| 50 | Артикул: 7199815, CLAMP, HOSE |
| 51 | Артикул: 53D6, NUT Was 89D6 - B |
| 52 | Артикул: 35C616, BOLT 5 |
| 53 | Артикул: 84G3712, BOLT 5 |
| 54 | Артикул: 7170355, DECAL, DANGER |
| 55 | Артикул: 17C632, BOLT 5 |
| 56 | Артикул: 7183298, CLAMP |
| 57 | Артикул: 7182882, TUBELINE, HYD |
| 58 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 59 | Артикул: 79K6, O RING 10 |
| 60 | Артикул: 6684125, COUPLER |
| 61 | Артикул: 59D6, NUT |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С СОЕДИНИТЕЛЬНОЙ ПАНЕЛЬЮ ОБВОДНОГО КЛАПАНА): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С СОЕДИНИТЕЛЬНОЙ ПАНЕЛЬЮ ОБВОДНОГО КЛАПАНА) на мини-погрузчик Bobcat T870 AN8L11001 И ВЫШЕ, ATF811001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
