СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 232312387 И ВЫШЕ, 232412130 И ВЫШЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6624289, STRAP, TIE |
| 2 | Артикул: 6630168, COUPLER diagnostic |
| 3 | Артикул: 6630367, CAP dusts |
| 4 | Артикул: 6661753, PLUG diagnostic |
| 5 | Артикул: 6676658, VALVE assy - check |
| 6 | Артикул: 6685164, MANIFOLD See Illustration MANIFOLD ASSY/ MS1402 assy - Was 6678060 - A |
| 7 | Артикул: 6704212, HOSE |
| 8 | Артикул: 17KB0406, FITTING, HYD ELBOW |
| 9 | Артикул: 79K6, O RING 10 |
| 10 | Артикул: 7125143, HOSE Was 6800677 - B |
| 11 | Артикул: 15KB0406, FTG HYD S CONNECTOR |
| 12 | Артикул: 79K6, O RING 10 |
| 13 | Артикул: 6808593, MOUNT |
| 14 | Артикул: 6809332, HOSE |
| 15 | Артикул: 6809336, HOSE |
| 16 | Артикул: 6812822, CONNECTOR W/Ref. 34 |
| 17 | Артикул: 6810142, PLATE |
| 18 | Артикул: 6810143, GROMMET |
| 19 | Артикул: 6810145, HOSE |
| 20 | Артикул: 6810219, HOSE |
| 21 | Артикул: 6812821, ELBOW |
| 22 | Артикул: 79K6, O RING 10 |
| 23 | Артикул: 6810494, HOSE |
| 24 | Артикул: 6811152, HOSE |
| 25 | Артикул: 6809329, HOSE Was 6811153 - D |
| 26 | Артикул: 6811155, HOSE |
| 27 | Артикул: 15KB0808, FITTING, HYD CONNECTOR |
| 28 | Артикул: 79K8, O RING 10 |
| 29 | Артикул: 15KB1010, FITTING, HYD CONNECTOR |
| 30 | Артикул: 79K10, O RING 10 |
| 31 | Артикул: 16KB0808, FITTING, HYD CONNECTOR |
| 32 | Артикул: 79K8, O RING 10 |
| 33 | Артикул: 17KB1616, FITTING, HYD ELBOW |
| 34 | Артикул: 79K16, O RING 10 |
| 35 | Артикул: 18KB0606, FITTING, HYD ELBOW |
| 36 | Артикул: 79K6, O RING 10 |
| 37 | Артикул: 26GM8016, SCREW |
| 38 | Артикул: 29CM816, SCREW |
| 39 | Артикул: 30H58, CLIP |
| 40 | Артикул: 30HJ512, CLAMP |
| 41 | Артикул: 15KB1008, FITTING, HYD CONNECTOR |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 232312387 И ВЫШЕ, 232412130 И ВЫШЕ): Техника, которая работает на результат

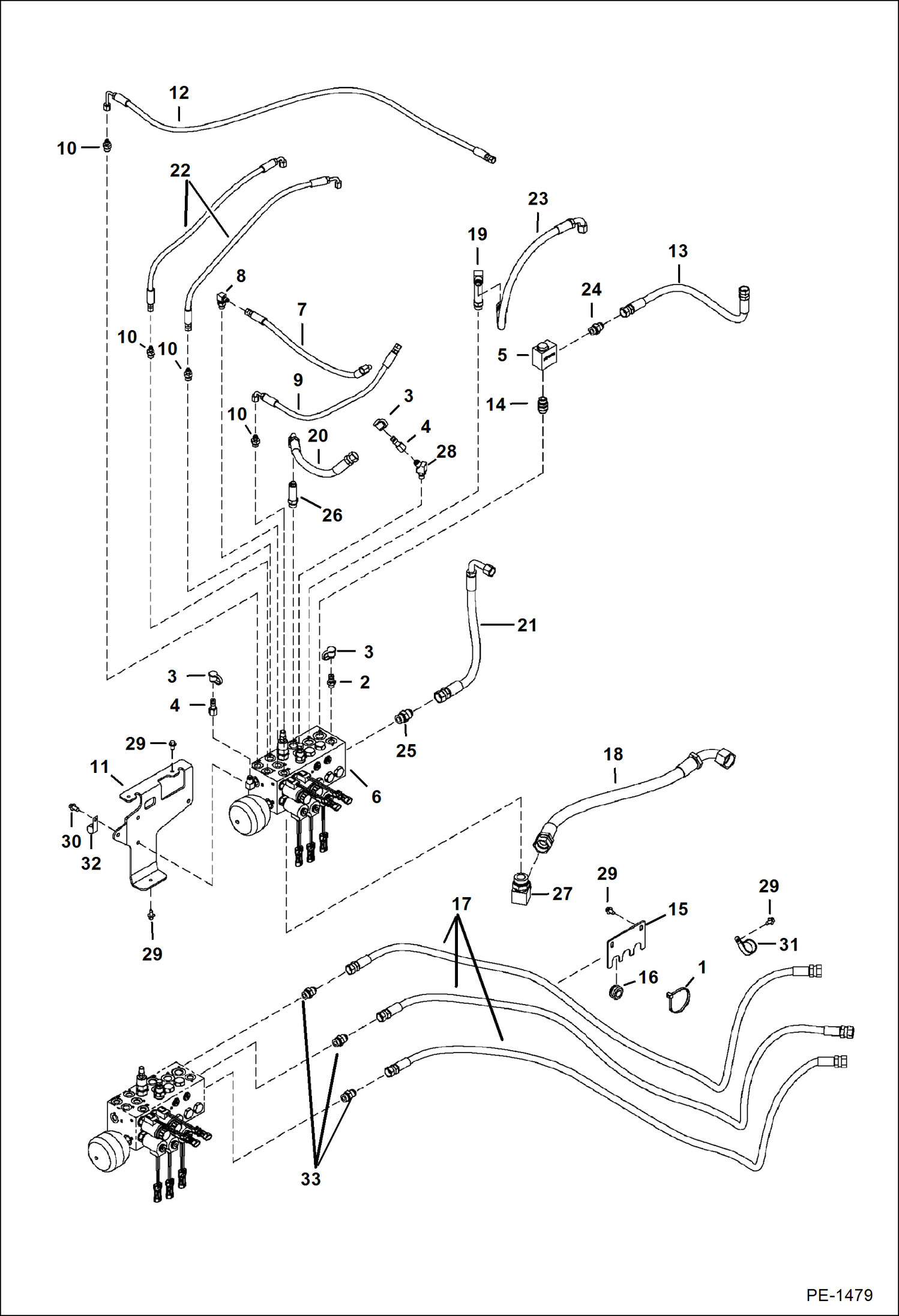

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 232312387 И ВЫШЕ, 232412130 И ВЫШЕ) на мини-экскаватор Bobcat 325 232311001 И ВЫШЕ, 232411001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
