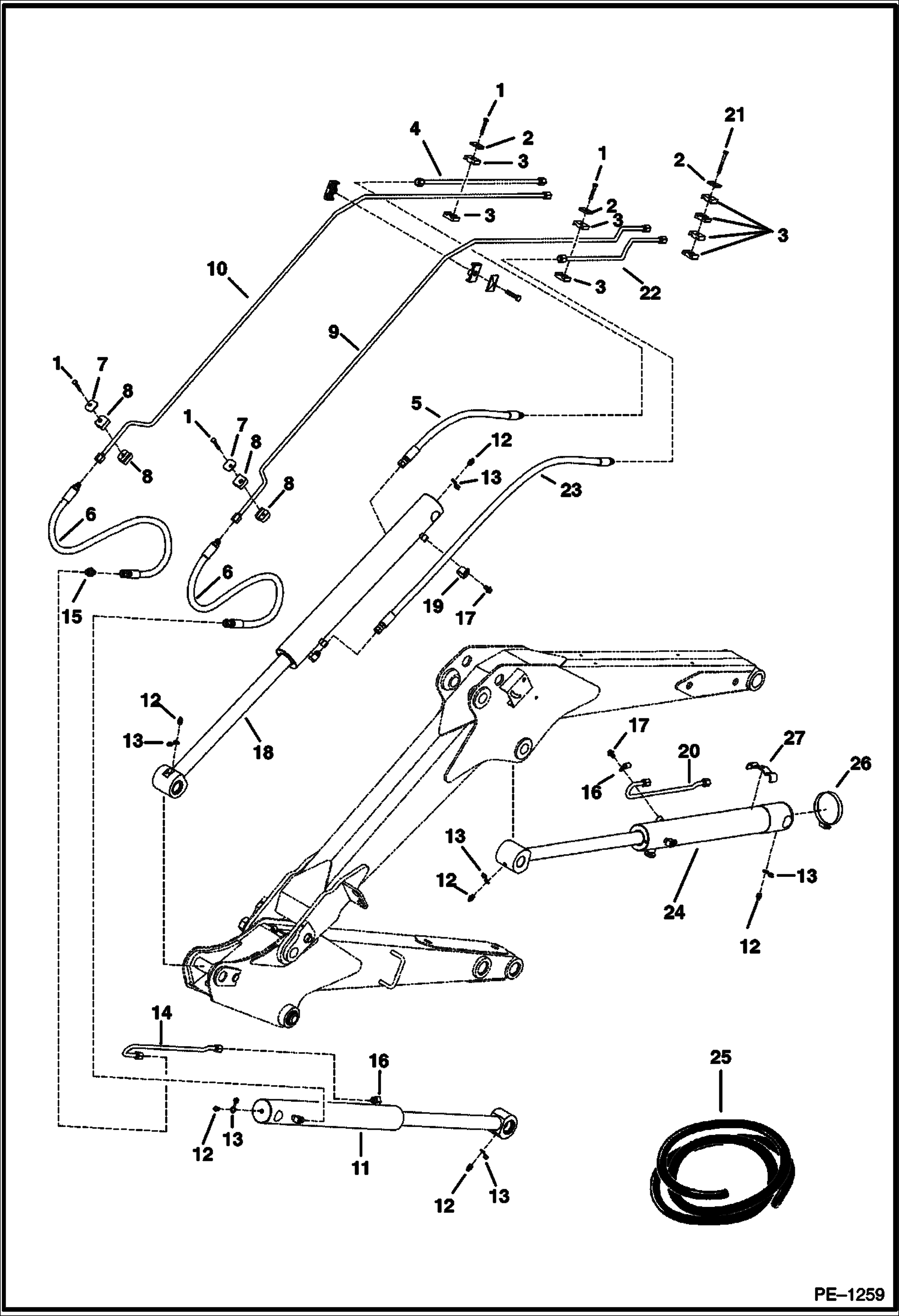

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА И РУКОЯТЬ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 1CM660, BOLT Was 1CM00640B - D |
| 2 | Артикул: 6535422, COVER Clamp |
| 3 | Артикул: 6578870, CLAMP |
| 4 | Артикул: 6595655, TUBE |
| 5 | Артикул: 6801414, HOSE W/Hose Guard |
| 6 | Артикул: COVER, COVER NLA - Use 21--(533mm) of Ref. 25 |
| 7 | Артикул: 6665221, CABLE TIE Metal-requires tool MEL-1427 to install the cable tie |
| 8 | Артикул: 6801413, HOSE W/hose guard |
| 9 | Артикул: COVER, COVER NLA - Use 36-- (900mm) of Ref. 25 |
| 10 | Артикул: 6665221, CABLE TIE metal-requires tool MEL-1427 to install the cable tie |
| 11 | Артикул: 6665102, COVER Clamp |
| 12 | Артикул: 6665103, CLAMP |
| 13 | Артикул: 6807932, TUBE |
| 14 | Артикул: 6807933, TUBE |
| 15 | Артикул: CYLINDER, CYLINDER Bucket |
| 16 | Артикул: 10H25, FITTING, GREASE 5 |
| 17 | Артикул: 6652943, COVER grease fitting |
| 18 | Артикул: 6595659, TUBELINE, HYD |
| 19 | Артикул: 87F5, FITTING |
| 20 | Артикул: 30H22, CLIP |
| 21 | Артикул: 29CM812, BOLT |
| 22 | Артикул: CYLINDER, CYLINDER See Illustration ARM CYLINDER/ B14212 ARM |
| 23 | Артикул: 30H49, CLAMP |
| 24 | Артикул: 6807268, TUBE Was 6595654 - A |
| 25 | Артикул: 1CM660, BOLT |
| 26 | Артикул: 6807931, TUBE |
| 27 | Артикул: 6801415, HOSE W/Hose Guard |
| 28 | Артикул: COVER, COVER NLA - Use 42-- (1067mm) of Ref. 25 |
| 29 | Артикул: 6665221, CABLE TIE metal-requires tool MEL-1427 to install the cable tie |
| 30 | Артикул: CYLINDER, CYLINDER See Illustration BOOM CYLINDER/ PE2529 Boom |
| 31 | Артикул: 6649389, HOSE COVER bulk-sold per foot |
| 32 | Артикул: 42H48, CLAMP 5 |
| 33 | Артикул: 6807608, CLAMP |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА И РУКОЯТЬ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (СТРЕЛА И РУКОЯТЬ) на мини-экскаватор Bobcat 320 223511001 И ВЫШЕ, 223811001 И ВЫШЕ, 223911001 И ВЫШЕ, 224011001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
