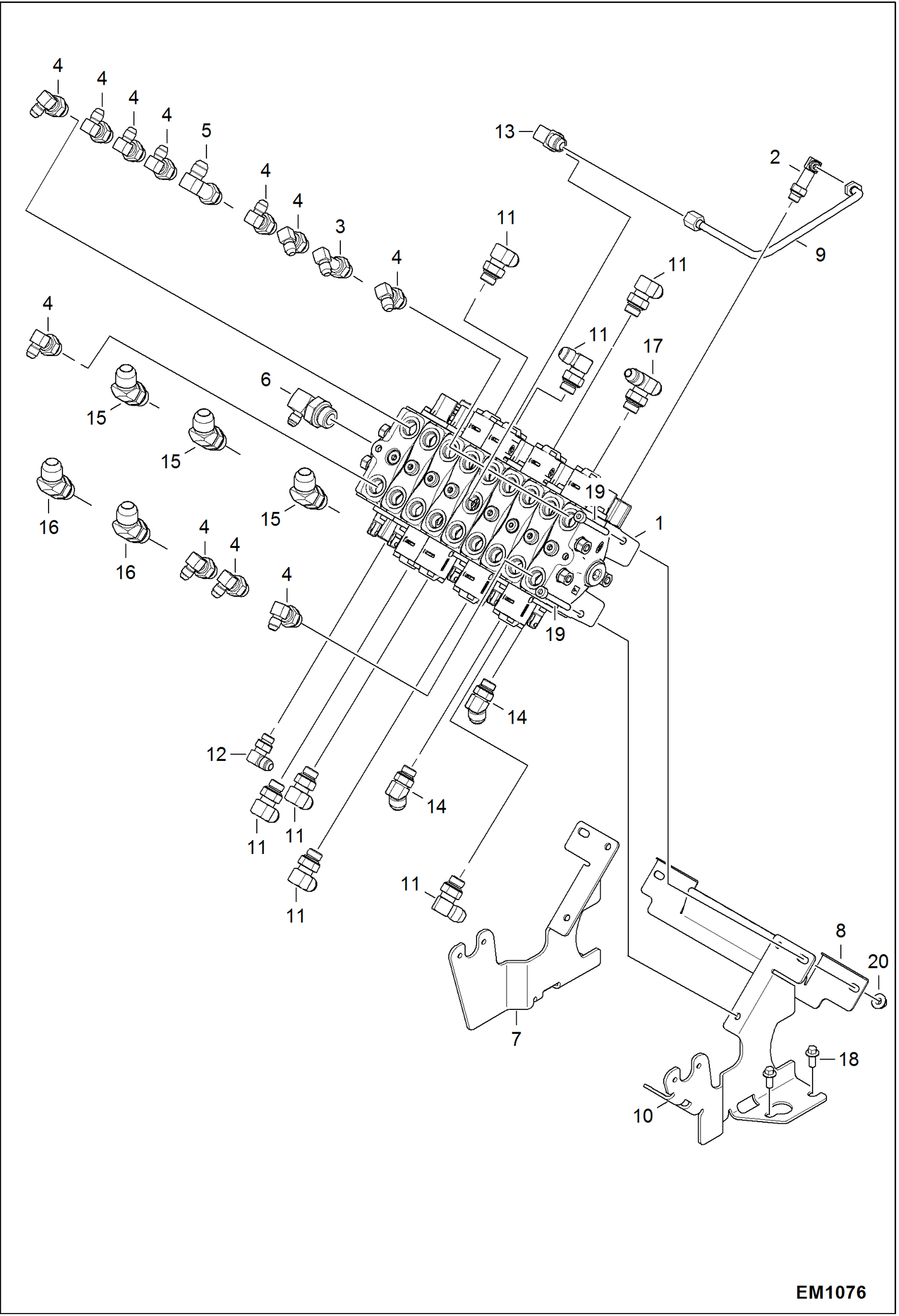

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (УСТАНОВКА РЕГУЛИРУЮЩЕГО КЛАПАНА) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6685835, VALVE See Illustration CONTROL VALVE/ EM1085 |
| 2 | Артикул: 6812815, FITTING W/Ref. 22 |
| 3 | Артикул: 6812817, ELBOW W/Ref. 21 |
| 4 | Артикул: 6812818, ELBOW W/Ref. 21 |
| 5 | Артикул: 6812820, ELBOW W/Ref. 21 |
| 6 | Артикул: 7108793, FITTING CROSS W/Ref. 24 |
| 7 | Артикул: 7116277, MOUNT, VALVE RH |
| 8 | Артикул: 7116278, BRACKET |
| 9 | Артикул: 7116530, TUBELINE |
| 10 | Артикул: 7144872, MOUNT, VALVE LH |
| 11 | Артикул: 17KB0404, FTG HYD ELBOW 90 W/Ref. 23 - Was 17KB404 - D |
| 12 | Артикул: 17KB0606, FITTING W/ O-ring - W/Ref. 22 - Was 17KB606 - D |
| 13 | Артикул: 17KB0608, FITTING, HYD ELBOW W/Ref. 21 - Was 17KB608 - D |
| 14 | Артикул: 18KB0606, FITTING, HYD ELBOW W/ O-ring - W/Ref. 22 - Was 18KB606 - D |
| 15 | Артикул: 18KB0608, FTG HYD ELBOW 45 W/Ref. 21 - Was 18KB608 - D |
| 16 | Артикул: 18KB0808, FTG HYD ELBOW 45 W/Ref. 21 - Was 18KB808 - D |
| 17 | Артикул: 19KB0404, FITTING, HYD TEE W/Ref. 23 - Was 19KB404 - D |
| 18 | Артикул: 29CM1016, BOLT |
| 19 | Артикул: 3GM840, SCREW |
| 20 | Артикул: 51DM8, NUT |
| 21 | Артикул: 79K8, O RING 10 |
| 22 | Артикул: 79K6, O RING 10 |
| 23 | Артикул: 79K4, O RING 10 |
| 24 | Артикул: 79K12, O RING 10 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (УСТАНОВКА РЕГУЛИРУЮЩЕГО КЛАПАНА): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (УСТАНОВКА РЕГУЛИРУЮЩЕГО КЛАПАНА) на мини-экскаватор Bobcat 319 563311001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
