Name: СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНЯЯ ЧАСТЬ В СБОРЕ)
Brand: Bobcat
SKU: shema-gidravliceskoj-sistemy-verhnaa-cast-v-sbore-115654
Availability: InStock

Спецтехника СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНЯЯ ЧАСТЬ В СБОРЕ) - главное фото

Купить СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНЯЯ ЧАСТЬ В СБОРЕ) в Казахстане

Техника доступна в:

Рассрочка Лизинг Trade-In

Полный спектр услуг:

Сервис Офисы продаж Гарантия

Для Вашего удобства:

Запчасти Доставка

Характеристики и описание

Габариты, схема

Техническая документация

1	Артикул: 6624289, STRAP, TIE
2	Артикул: 79K4, O RING 10
3	Артикул: 6689671, MOTOR See Illustration SLEW MOTOR/ EM1901
4	Артикул: 6727058, HOSE Was 7122093 - A
5	Артикул: 6804060, BUSHING
6	Артикул: 6807184, FITTING
7	Артикул: 6812815, FITTING
8	Артикул: 79K8, O RING 10
9	Артикул: 7102920, CYL ASSY 319 SWING See Illustration SWING CYLINDER/ EM1850
10	Артикул: 7108857, HOSE ASSY
11	Артикул: 79K6, O RING 10
12	Артикул: 51DM8, NUT
13	Артикул: 7112340, HOSE ASSY
14	Артикул: 7115502, TUBELINE
15	Артикул: 7115503, TUBELINE
16	Артикул: 7115505, TUBELINE
17	Артикул: 7115611, TUBELINE
18	Артикул: 7115612, TUBELINE
19	Артикул: 7122087, TUBELINE
20	Артикул: 7122088, TUBELINE
21	Артикул: 7122089, TUBELINE
22	Артикул: 10H25, FITTING, GREASE 5
23	Артикул: 17KB0606, FITTING W/ O-ring - W/Ref. 11
24	Артикул: 18KB0606, FITTING, HYD ELBOW W/ O-ring - W/Ref. 11 - Was 18KB0608 - B,D
25	Артикул: 1CM820, BOLT
26	Артикул: 51DM10, NUT
27	Артикул: 29CM825, BOLT
28	Артикул: 31H31, CLIP
29	Артикул: 4DM8, NUT
30	Артикул: 55CM1235, BOLT
31	Артикул: 6EM80, WASHER, SPRING
32	Артикул: 83F3, ELBOW 5
33	Артикул: 86F3, LOCKNUT
34	Артикул: 6682345, STRAP, TIE 8
35	Артикул: 7003480, VALVE, LOCK SLEW See Illustration SLEW LOCK VALVE/ EM1096
36	Артикул: 7170105, TUBELINE
37	Артикул: 7170106, TUBELINE
38	Артикул: 7170107, TUBELINE
39	Артикул: 7170188, TUBELINE
40	Артикул: 7170402, HOLDER
41	Артикул: 7175450, HOSE, HYD Was 7170343 - A
42	Артикул: 7175451, HOSE, HYD Was 7170342 - A
43	Артикул: 15KB0608, FITTING, HYD CONNECTOR W/Ref. 8 - Was 15KB608 - D
44	Артикул: 18KB0404, FTG HYD ELBOW 45 W/Ref. 2 - Was 18KB404 - D
45	Артикул: 29CM1070, BOLT

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНЯЯ ЧАСТЬ В СБОРЕ): Техника, которая работает на результат

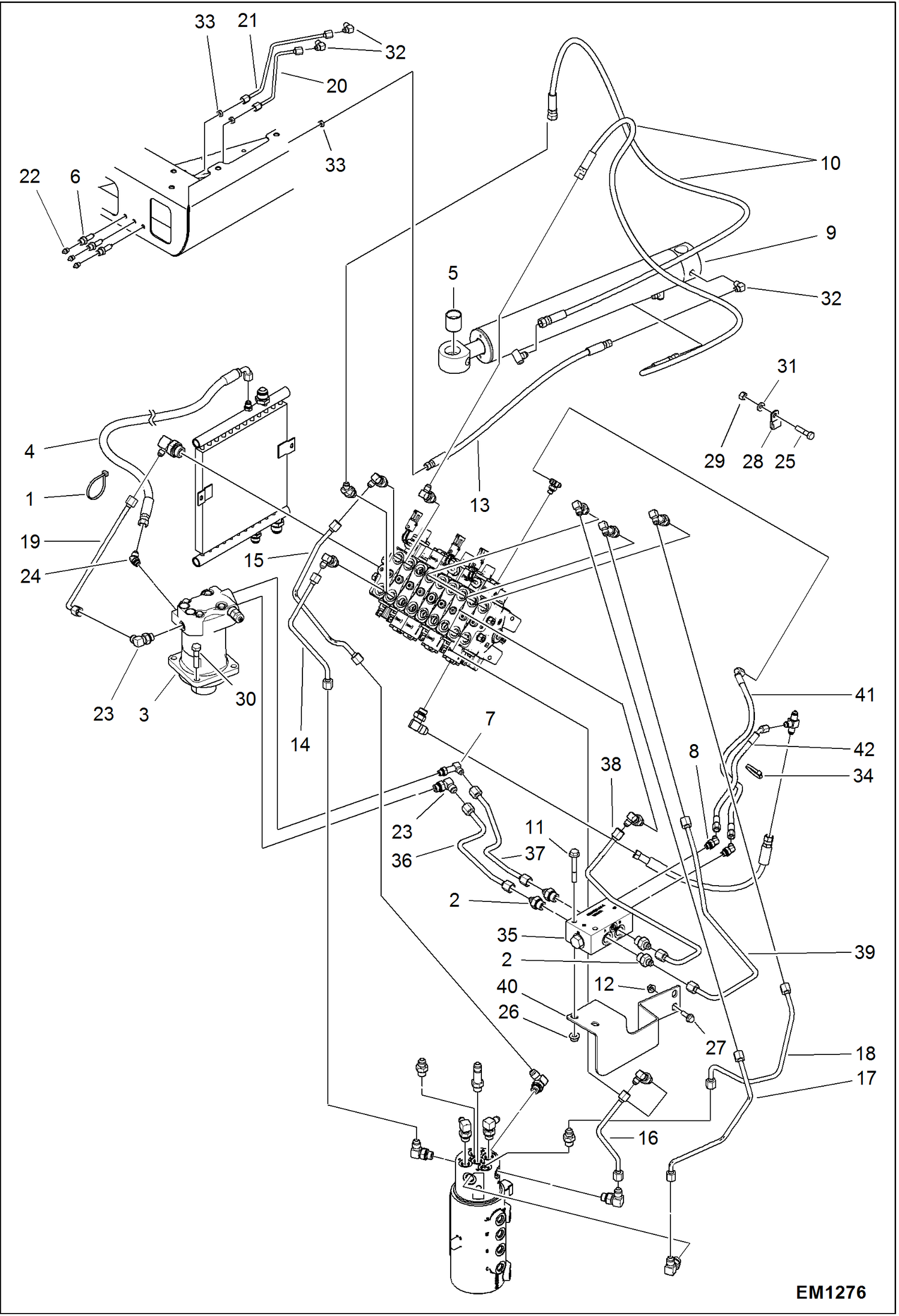

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНЯЯ ЧАСТЬ В СБОРЕ) на мини-экскаватор Bobcat 321 A01711001 И ВЫШЕ, A76511001 И ВЫШЕ
