СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНИЙ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6513681, BEARING |
| 2 | Артикул: 6578185, HOSE |
| 3 | Артикул: 6624289, STRAP, TIE |
| 4 | Артикул: 6660075, SEAL dust |
| 5 | Артикул: MOTOR, MOTOR See Illustration SWING MOTOR/ MS1847 - slew - Was 6684292 - A |
| 6 | Артикул: 6807184, FITTING |
| 7 | Артикул: 6808692, HOSE |
| 8 | Артикул: CYLINDER, CYLINDER See Illustration SWING CYLINDER/ PE3419 |
| 9 | Артикул: CARRIER, CARRIER See Illustration MOUNT ASSY/ PE1154 |
| 10 | Артикул: 10H25, FITTING, GREASE 5 |
| 11 | Артикул: 17KB0608, FITTING, HYD ELBOW |
| 12 | Артикул: 79K8, O RING 10 |
| 13 | Артикул: 21KB0608, FTG Hyd Straight Tee |
| 14 | Артикул: 79K8, O RING 10 |
| 15 | Артикул: 25K30508, RING,O |
| 16 | Артикул: 55CM1240, SCREW |
| 17 | Артикул: 55CM1250, SCREW |
| 18 | Артикул: 83F3, ELBOW 5 |
| 19 | Артикул: 86F3, LOCKNUT |
| 20 | Артикул: 7102802, TUBE |
| 21 | Артикул: 7102801, TUBE |
| 22 | Артикул: 7106607, HOSE Was 6808359 - B |
| 23 | Артикул: 17KB0808, FITTING, HYD ELBOW Was 15KB808 straight adapter - B |
| 24 | Артикул: 79K8, O RING 10 |

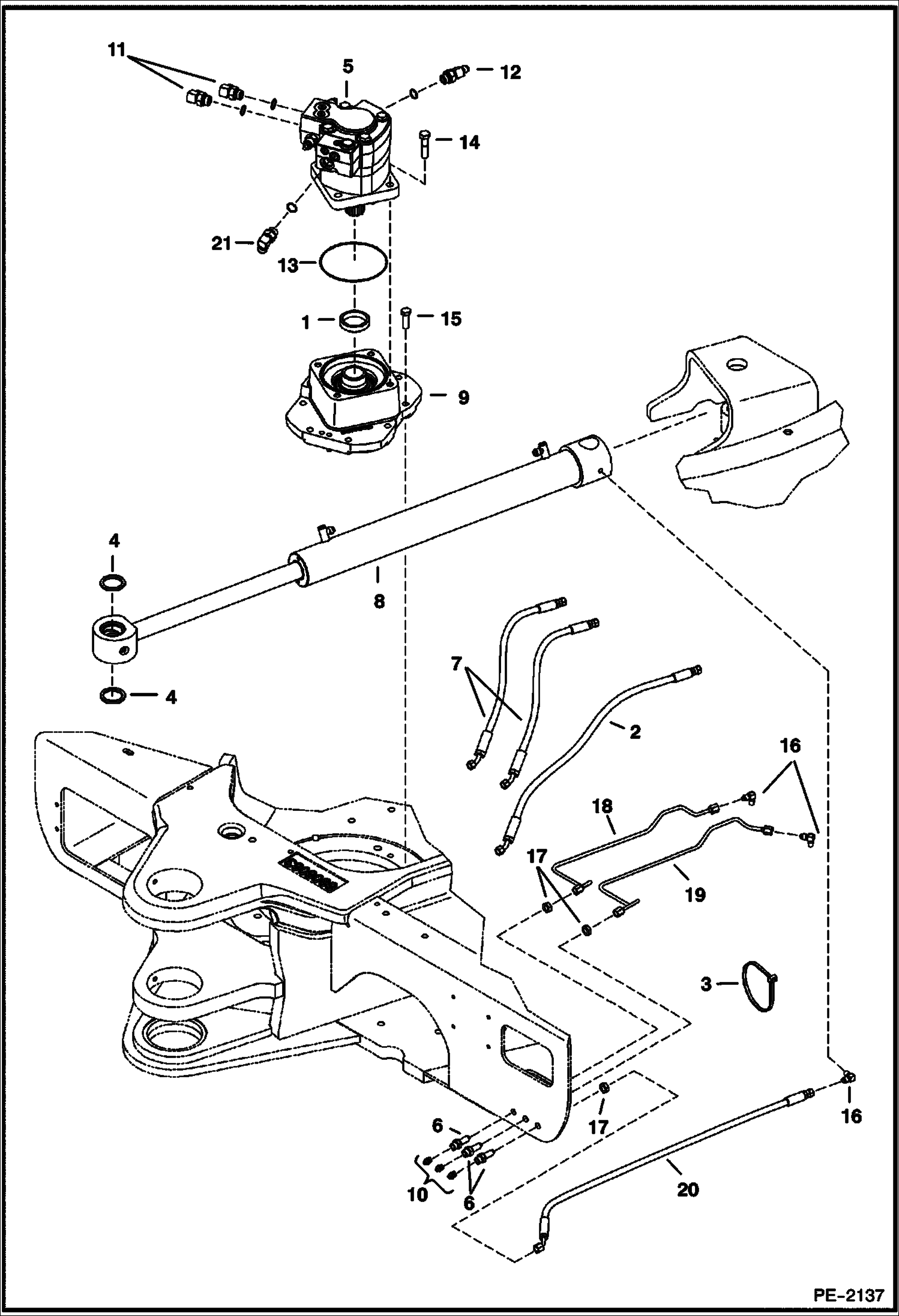

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНИЙ): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ВЕРХНИЙ) на мини-экскаватор Bobcat 325 234111001 И ВЫШЕ, 234211001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
