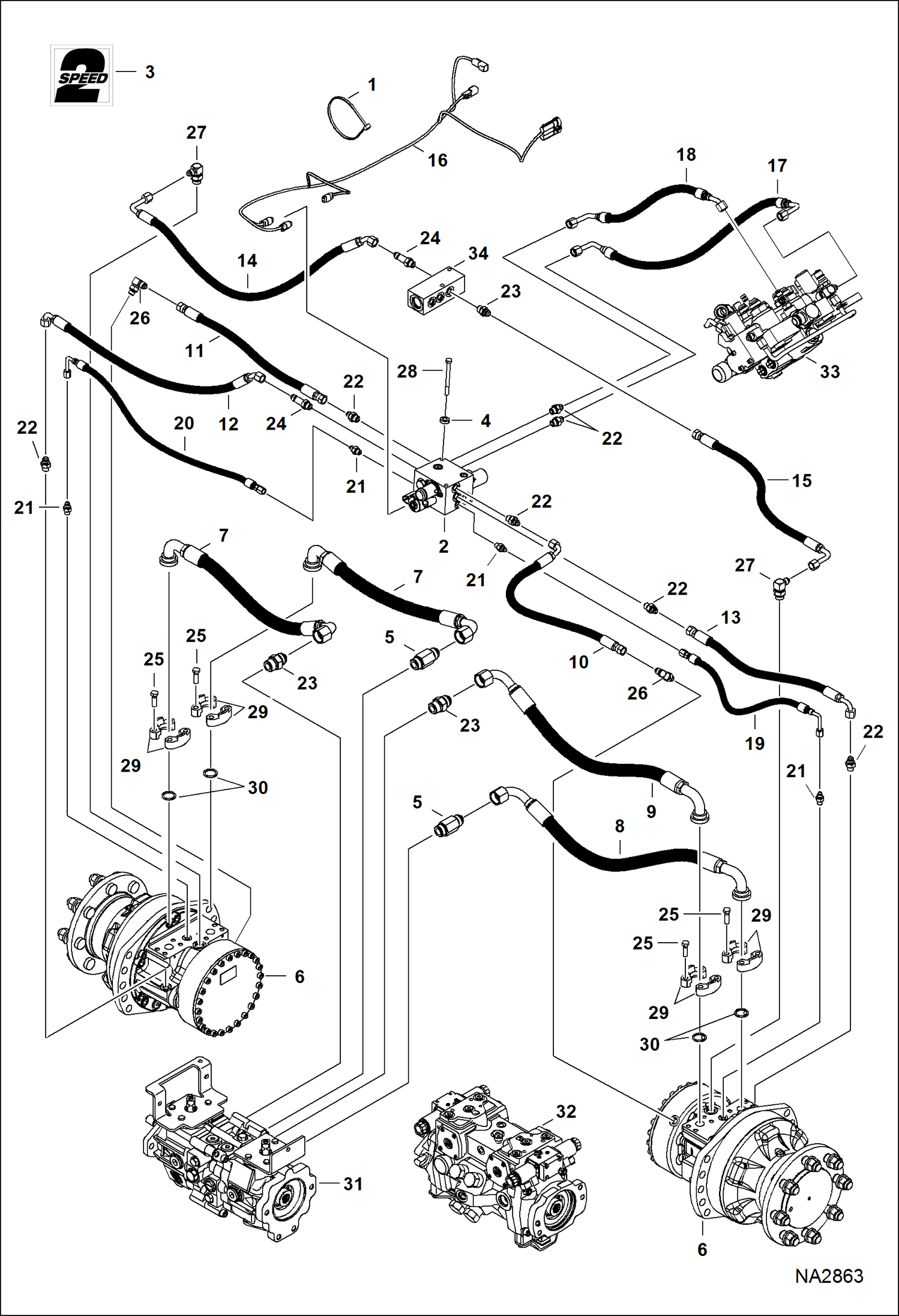

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (2-СКОРОСТЬ ДВИГАТЕЛЯ) (СЕРИЙНЫЙ НОМЕР A7PU11001 - A7PU13049) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 6624289, STRAP, TIE |
| 2 | Артикул: VALVE,, VALVE, 2-SPEED See Illustration 2-SPEED VALVE/ NA2164 |
| 3 | Артикул: 6729078, DECAL 2-speed |
| 4 | Артикул: 6734043, SPACER |
| 5 | Артикул: 6815223, FITTING |
| 6 | Артикул: MOTOR,, MOTOR, DRIVE See Illustration HYDROSTATIC MOTOR & BRAKE/ NA2870 |
| 7 | Артикул: 7011081, HOSE, HYD |
| 8 | Артикул: 7011082, HOSE, HYD |
| 9 | Артикул: 7011084, HOSE, HYD |
| 10 | Артикул: 7173008, HOSE, HYD |
| 11 | Артикул: 7173009, HOSE, HYD |
| 12 | Артикул: 7173010, HOSE, HYD |
| 13 | Артикул: 7202343, HOSE, HYD Was 7173011 - C |
| 14 | Артикул: 7173012, HOSE, HYD |
| 15 | Артикул: 7173013, HOSE, HYD |
| 16 | Артикул: 7177692, HARNESS, 2-SPD |
| 17 | Артикул: 7195109, HOSE, HYD |
| 18 | Артикул: 7195110, HOSE, HYD |
| 19 | Артикул: 7196359, HOSE, HYD |
| 20 | Артикул: 7196360, HOSE, HYD |
| 21 | Артикул: 15KB404, FITTING, HYD CONNECTOR |
| 22 | Артикул: 15KB0606, FITTING, HYD CONNECTOR Was 15KB606 - A |
| 23 | Артикул: 15KB1212, FITTING, HYD CONNECTOR |
| 24 | Артикул: 16KB606, FITTING, HYD ELBOW |
| 25 | Артикул: 17C620, BOLT |
| 26 | Артикул: 17KB0606, FITTING Was 17KB606 - A |
| 27 | Артикул: 17KB608, FITTING, HYD ELBOW |
| 28 | Артикул: 1C556, SCREW HEX CAP |
| 29 | Артикул: 20J12, FLANGE |
| 30 | Артикул: 55K214, O-RING |
| 31 | Артикул: PUMP,, PUMP, HYD See Illustration HYDROSTATIC PUMP/GEAR PUMP/ NA1309 |
| 32 | Артикул: PUMP,, PUMP, HYD See Illustration HYDROSTATIC PUMP/GEAR PUMP/ NA1309 |
| 33 | Артикул: CONTROL, CONTROL VALVE See Illustration HYDRAULIC CONTROL VALVE/ NA1217 See Illustration HYDRAULIC CONTROL VALVE/ NA1216 |
| 34 | Артикул: MANIFOLD, MANIFOLD See Illustration HYDROSTATIC CIRCUITRY/ NA1225 |
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (2-СКОРОСТЬ ДВИГАТЕЛЯ) (СЕРИЙНЫЙ НОМЕР A7PU11001 - A7PU13049): Техника, которая работает на результат
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (2-СКОРОСТЬ ДВИГАТЕЛЯ) (СЕРИЙНЫЙ НОМЕР A7PU11001 - A7PU13049) на мини-погрузчик Bobcat T630 A7PU11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
