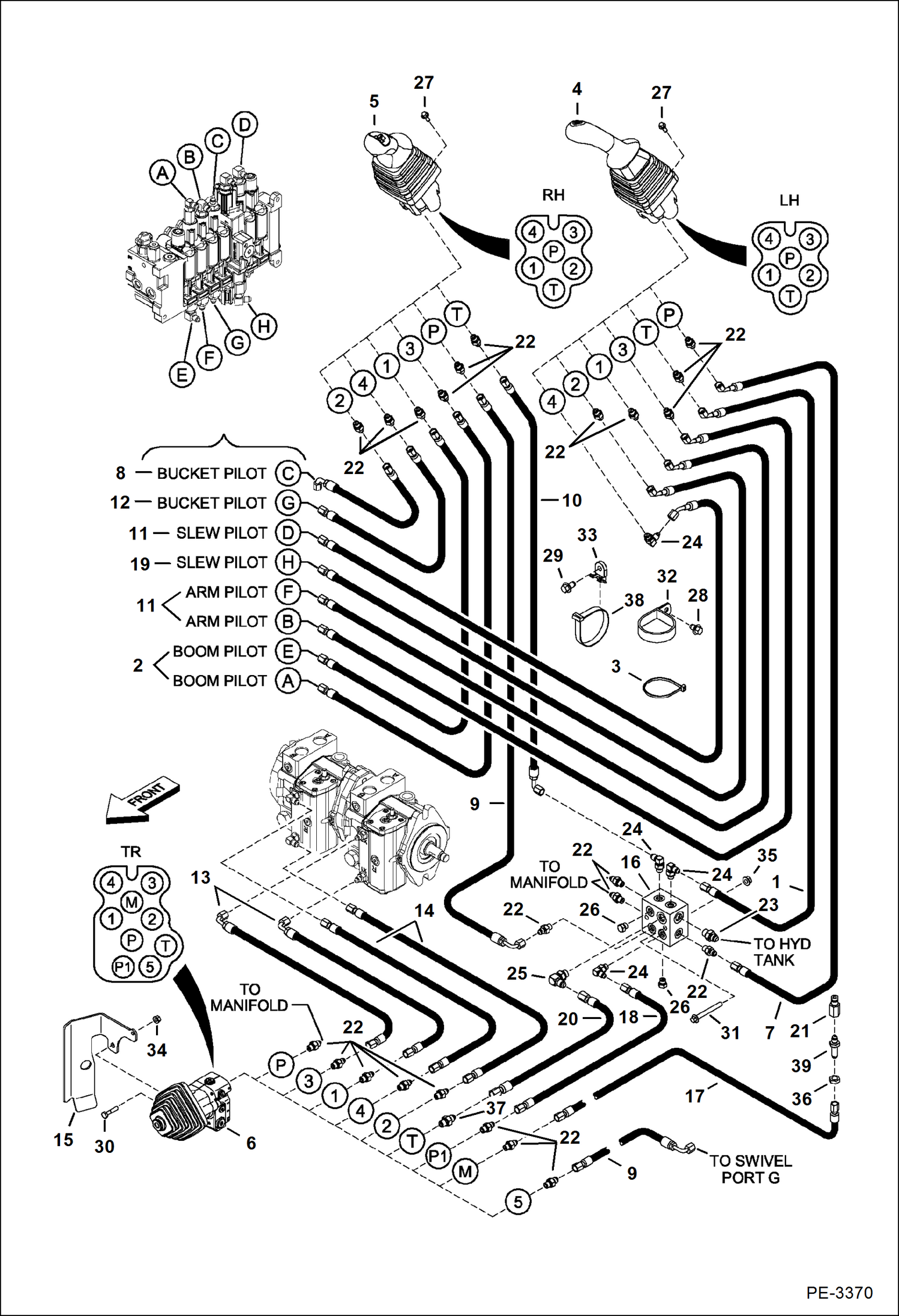

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО) (СЕРИЙНЫЙ НОМЕР 563012776-563014292) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7106592, HOSE |
| 2 | Артикул: 7106590, HOSE |
| 3 | Артикул: 6624289, STRAP, TIE |
| 4 | Артикул: JOYSTICK,, JOYSTICK, LH See Illustration LH JOYSTICK/ MS1354 - LH - Was 6677894 - A |
| 5 | Артикул: 7220731, JOYSTICK, LH See Illustration LH JOYSTICK/ NA8063 |
| 6 | Артикул: LEVER,, LEVER, JOYSTICK W/PWM See Illustration R.H. JOYSTICK/ MS1352 - RH - Was 6677895 - A |
| 7 | Артикул: 7220732, JOYSTICK, RH See Illustration RH JOYSTICK/ NA8064 RH |
| 8 | Артикул: 6688970, VALVE assy |
| 9 | Артикул: 7106613, HOSE |
| 10 | Артикул: 7106587, HOSE |
| 11 | Артикул: 7106608, HOSE |
| 12 | Артикул: 7107648, HOSE |
| 13 | Артикул: 7107665, HOSE |
| 14 | Артикул: 7107646, HOSE |
| 15 | Артикул: 7107649, HOSE |
| 16 | Артикул: 7107650, HOSE |
| 17 | Артикул: 7126056, GUIDE |
| 18 | Артикул: 6814985, BLOCK |
| 19 | Артикул: 7106597, HOSE |
| 20 | Артикул: 7106604, HOSE |
| 21 | Артикул: 7107644, HOSE |
| 22 | Артикул: 7107651, HOSE |
| 23 | Артикул: 7000009, PLUG |
| 24 | Артикул: 15KB0404, FTG HYD S Connector |
| 25 | Артикул: 15KB0606, FITTING, HYD CONNECTOR |
| 26 | Артикул: 17KB0404, FTG HYD ELBOW 90 |
| 27 | Артикул: 17KB0606, FITTING |
| 28 | Артикул: 24K3, PLUG |
| 29 | Артикул: 26GM6020, SCREW |
| 30 | Артикул: 26GM10016, SCREW |
| 31 | Артикул: 26GM10020, BOLT |
| 32 | Артикул: 17C420, BOLT |
| 33 | Артикул: 29CM870, BOLT |
| 34 | Артикул: 30H85, CLAMP |
| 35 | Артикул: 6679034, MOUNT |
| 36 | Артикул: 83D4, NUT 10 |
| 37 | Артикул: 51DM8, NUT |
| 38 | Артикул: 86F3, LOCKNUT |
| 39 | Артикул: 15KB0604, FTG HYD S CONNECTOR |
| 40 | Артикул: 6685156, RETAINER cable tie |
| 41 | Артикул: 45K3, FITTING straight |
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО) (СЕРИЙНЫЙ НОМЕР 563012776-563014292): Техника, которая работает на результат
ГИДРАВЛИКА/СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО) (СЕРИЙНЫЙ НОМЕР 563012776-563014292) на Bobcat 430 Bobcat 563011001 И ВЫШЕ ГИДРАВЛИКАГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
Похожая техника в категории: ГИДРАВЛИКА (Bobcat)
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (НИЖНИЙ)
1Артикул: 668298...
2Артикул: 58K014...
3Артикул: 668338...
Подробнее >

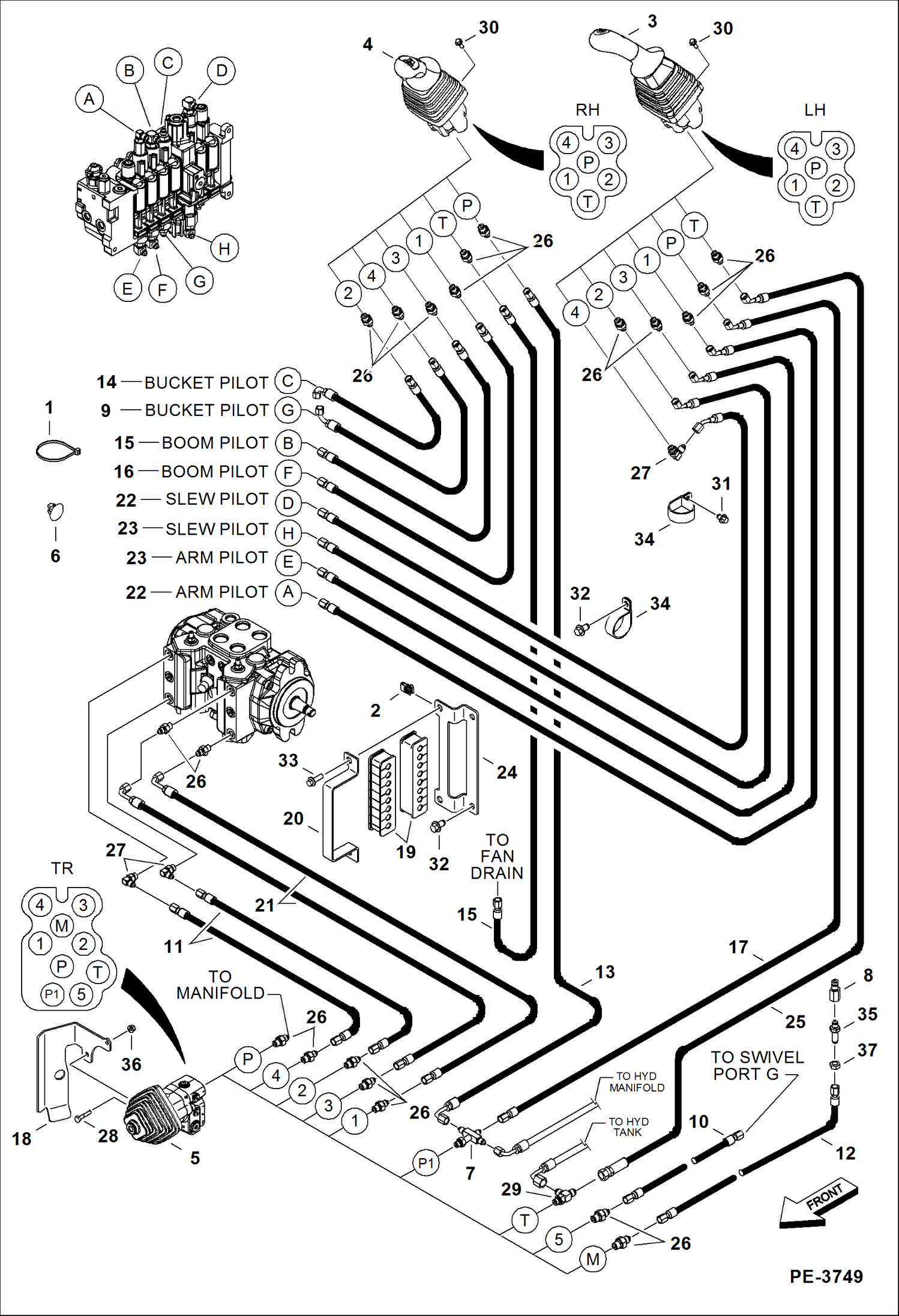

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО) (СЕРИЙНЫЙ НОМЕР 563014293 И ВЫШЕ)
