СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 12313 И ВЫШЕ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: VALVE, VALVE ASSY. See Illustration 2-SPEED VALVE/ B11659 NLA - 2-SPEED - WAS 6530693 - A |
| 2 | Артикул: 17K3, ELBOW W/Ref. 41 |
| 3 | Артикул: 6564153, ELBOW |
| 4 | Артикул: 6587179, HOSE |
| 5 | Артикул: 6530901, HOSE |
| 6 | Артикул: 17K5, ELBOW W/Ref. 42 |
| 7 | Артикул: 17C728, BOLT |
| 8 | Артикул: 4E7, WASHER |
| 9 | Артикул: 20J16, FLANGE |
| 10 | Артикул: MOTOR, MOTOR See Illustration HYDROSTATIC MOTOR/ B13754 |
| 11 | Артикул: 6530719, HOSE |
| 12 | Артикул: BRAKE, BRAKE See Illustration BRAKE/ MC1025 |
| 13 | Артикул: 6646615, HOSE |
| 14 | Артикул: 6646616, HOSE |
| 15 | Артикул: 42E1616, ELBOW Was 55E000016B - A |
| 16 | Артикул: 79K16, O RING 10 Was 58K000021B - B |
| 17 | Артикул: 58K219, O RING 10 Was 79K000016B - B |
| 18 | Артикул: 21K3, CONNECTOR W/Ref. 41 |
| 19 | Артикул: 85D5, NUT 5 |
| 20 | Артикул: 17C536, BOLT |
| 21 | Артикул: 6599775, VALVE See Illustration PRIORITY VALVE/ B6915 PRIORITY |
| 22 | Артикул: 17K7, ELBOW W/Ref. 43 |
| 23 | Артикул: 6544697, HOSE |
| 24 | Артикул: 6530715, HOSE |
| 25 | Артикул: 6530714, HOSE |
| 26 | Артикул: 45K6, CONNECTR |
| 27 | Артикул: 6530716, MOUNT |
| 28 | Артикул: 86F6, NUT |
| 29 | Артикул: 6646635, COUPLER diagnostic |
| 30 | Артикул: 6630367, CAP |
| 31 | Артикул: 17C512, BOLT 5 |
| 32 | Артикул: 13K7, FITTING |
| 33 | Артикул: 15KB1012, FITTING, HYD CONNECTOR W/Ref. 44 - Was 755055B - B |
| 34 | Артикул: PUMP, PUMP See Illustration HYDROSTATIC PUMP/ E1805 |
| 35 | Артикул: 19K5, FITTING W/Ref. 42 |
| 36 | Артикул: 6530697, HOSE |
| 37 | Артикул: 6585442, TUBE |
| 38 | Артикул: 15K3, CONNECTOR W/Ref. 41 |
| 39 | Артикул: VALVE, VALVE brake Assy. |
| 40 | Артикул: 6530623, ADAPTER spline |
| 41 | Артикул: 79K4, O RING 10 |
| 42 | Артикул: 79K6, O RING 10 |
| 43 | Артикул: 79K10, O RING 10 |
| 44 | Артикул: 79K12, O RING 10 |
| 45 | Артикул: 6J807, KEY, WOODRUFF Was 7J-4106 - D |
| 46 | Артикул: 73G882, BOLT |
| 47 | Артикул: 6557929, WASHER |
| 48 | Артикул: 92D12, NUT Was 86D000012B - B |
| 49 | Артикул: 6624289, STRAP, TIE |
| 50 | Артикул: 6586235, KEY |
| 51 | Артикул: 6584119, NUT |
| 52 | Артикул: 83D8, NUT 5 |
| 53 | Артикул: 17C836, BOLT |
| 54 | Артикул: 24K3, PLUG |
| 55 | Артикул: 58K21, O RING 10 |
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 12313 И ВЫШЕ): Техника, которая работает на результат

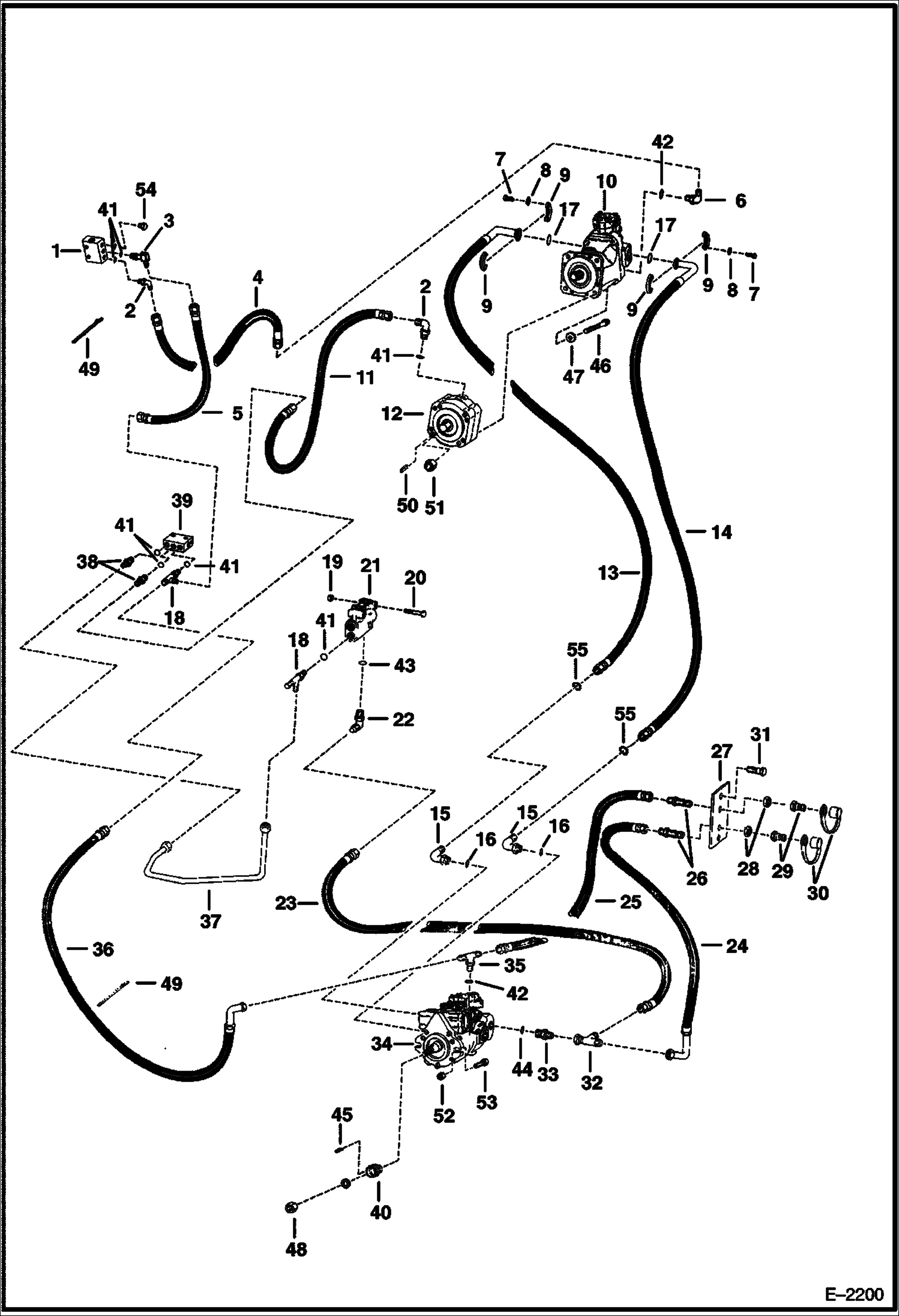

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (СЕРИЙНЫЙ НОМЕР 12313 И ВЫШЕ) на шарнирно-сочлененный погрузчик Bobcat 1600 5031M11001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
