СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (ВЕНТИЛЯТОР ОХЛОЖДЕНИЯ) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: 7110809, HOSE |
| 2 | Артикул: 17C612, BOLT 5 |
| 3 | Артикул: 7110243, BRACKET |
| 4 | Артикул: 7108685, TEE |
| 5 | Артикул: 79K12, O RING 10 |
| 6 | Артикул: 95D6, NUT |
| 7 | Артикул: 15HB1210, ADAPTER, COUPLER quick lock - Was 78HA1210 - A |
| 8 | Артикул: 79K10, O RING 10 |
| 9 | Артикул: HOSE, HOSE NLA - 26.50-- (673,1 mm) long - Order 6689690 hose & Ref. 6 - Was 7114250 - A |
| 10 | Артикул: 6689690, HOSE 27-- (685,0 mm) long - Also Order Ref. 6 |
| 11 | Артикул: 6687266, FILTER ASSY |
| 12 | Артикул: 6686926, FILTER, OIL HYD 113,5 mm (4.5--) long |
| 13 | Артикул: 6660260, SWITCH |
| 14 | Артикул: MOTOR,, MOTOR, HYD COOLING FAN See Illustration COOLING FAN MOTOR/ PE2811 See BTI384 - NLA - aluminum - W/proportional valve - Was 6687142 - A |
| 15 | Артикул: 17KB0606, FITTING |
| 16 | Артикул: 79K6, O RING 10 |
| 17 | Артикул: 15KB1212, FITTING, HYD CONNECTOR |
| 18 | Артикул: 79K12, O RING 10 |
| 19 | Артикул: 7107179, HOSE |
| 20 | Артикул: HOSE, HOSE NLA - 20.00-- (508 mm) long - Order 6691636 hose & Ref. 14 - Was 7114251 - A |
| 21 | Артикул: 6691636, HOSE 20.25-- (514,35 mm) long - Also Order Ref. 14 - Was 6689691 - A |
| 22 | Артикул: 15HB1010, ADAPTER, COUPLER quick lock - Also Order Ref. 13 - Was 78HA1010 - A |
| 23 | Артикул: 79K10, O RING 10 |
| 24 | Артикул: 17C620, BOLT |
| 25 | Артикул: 7108980, TUBE |
| 26 | Артикул: 15KB1010, FITTING, HYD CONNECTOR |
| 27 | Артикул: 79K10, O RING 10 |
| 28 | Артикул: 15KB1012, FITTING, HYD CONNECTOR |
| 29 | Артикул: 79K12, O RING 10 |
| 30 | Артикул: 7110244, BRACKET |
| 31 | Артикул: 84G3712, BOLT 5 |
| 32 | Артикул: 15KB0612, FITTING, HYD CONNECTOR manual controls |
| 33 | Артикул: 79K12, O RING 10 |
| 34 | Артикул: 15KB0606, FITTING, HYD CONNECTOR selectable joystick controls |
| 35 | Артикул: 79K6, O RING 10 |
| 36 | Артикул: 15KB1008, FITTING, HYD CONNECTOR |
| 37 | Артикул: 79K8, O RING 10 |
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (ВЕНТИЛЯТОР ОХЛОЖДЕНИЯ): Техника, которая работает на результат
СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (ВЕНТИЛЯТОР ОХЛОЖДЕНИЯ) на мини-погрузчик Bobcat S205 530511001 И ВЫШЕ, 530611001 И ВЫШЕГабаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
Похожая техника в категории: ГИДРОСТАТИЧЕСКАЯ СИСТЕМА (Bobcat)

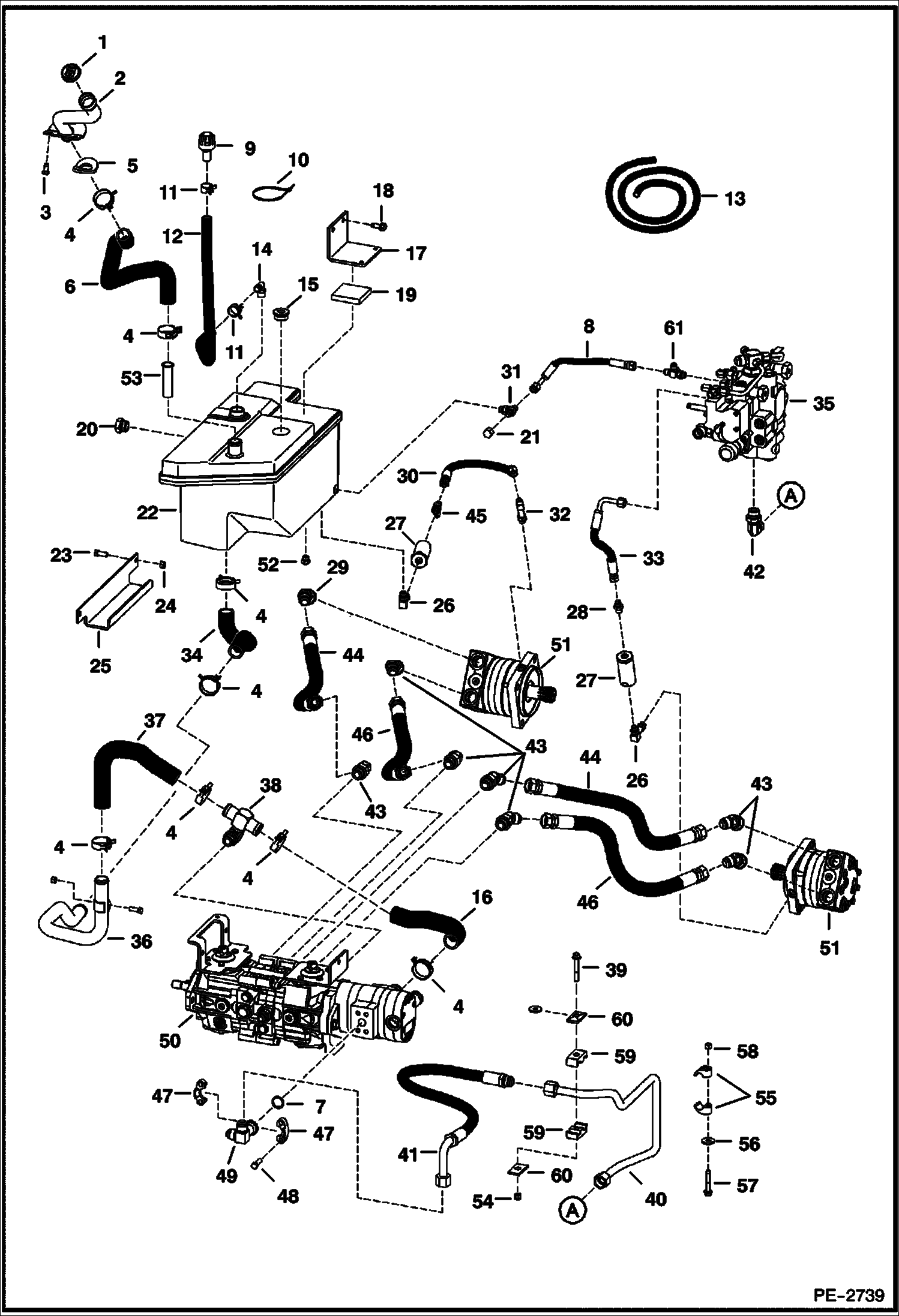

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (РУКОВОДСТВО ПО УПРАВЛЕНИЮ) (СЕРИЙНЫЙ НОМЕР 530511001 - 530512289, 530611001 - 530611259)
