ГИДРАВЛИЧЕСКАЯ СИСТЕМА в Алматы
ЦИЛИНДР ПОДЪЕМА
1Артикул: 6803682, CYLINDER Ref. 2 - 17
2Артикул: 6817089, CASE Was 6586577 - B
3Артикул: 6661694, PISTON W/Ref. 9 & 10 - With Non-Replaceable wear sleeves
ОРГАНЫ УПРАВЛЕНИЯ
1Артикул: 85D6, NUT, 5 Was 95D000006B - B
2Артикул: 6563914, WASHER
3Артикул: 7115219, PEDAL Was 6726680 - A

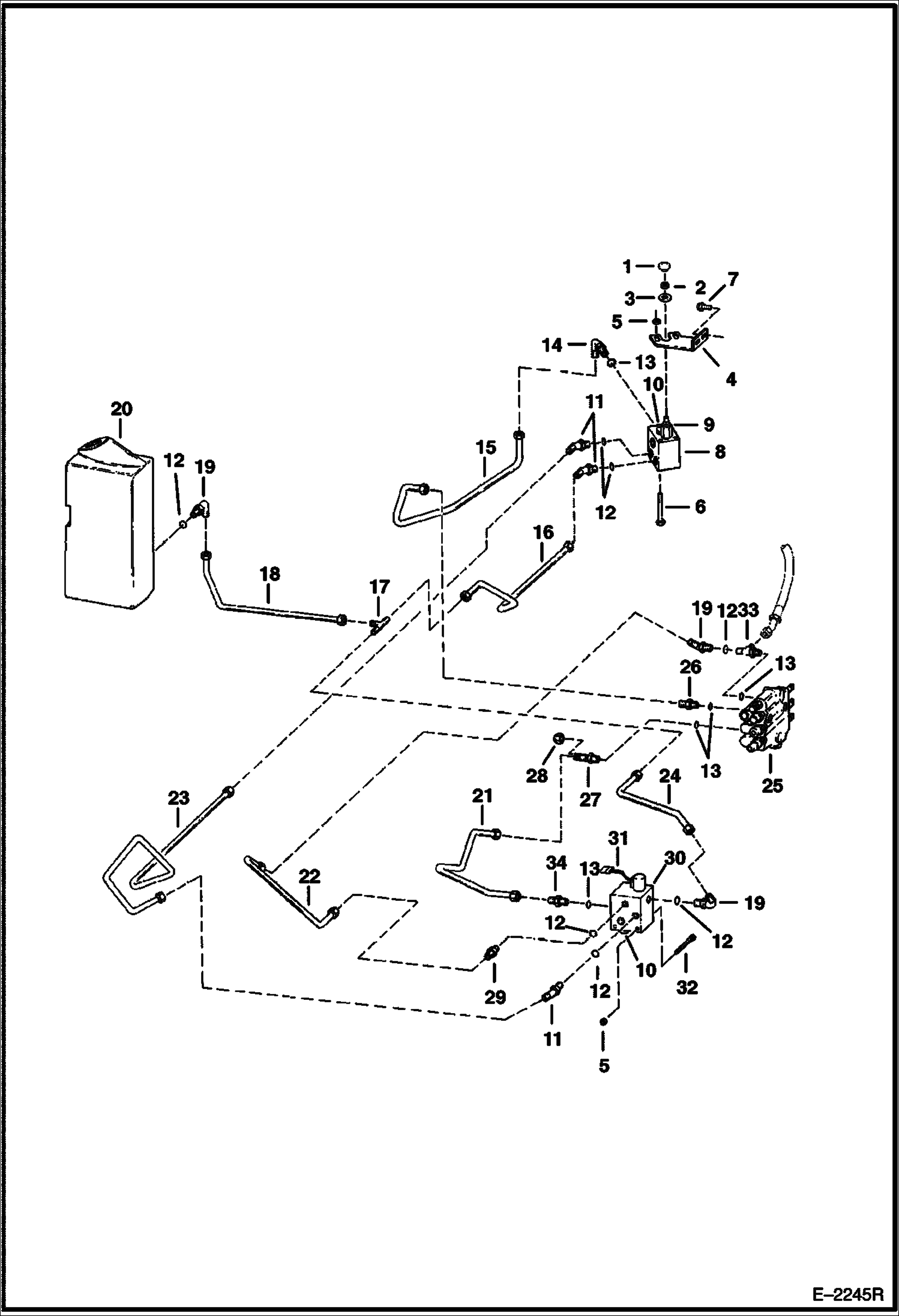

СИСТЕМА УПРАВЛЕНИЯ ПОДЪЕМОМ
1Артикул: KNOB, KNOB NLA - red - round - lift lock valve - Order 6737524 knob - Was 6664858 - A
2Артикул: 6737524, KNOB red - square - lift lock valve - Was 6668913 - A
3Артикул: 7D4, NUT

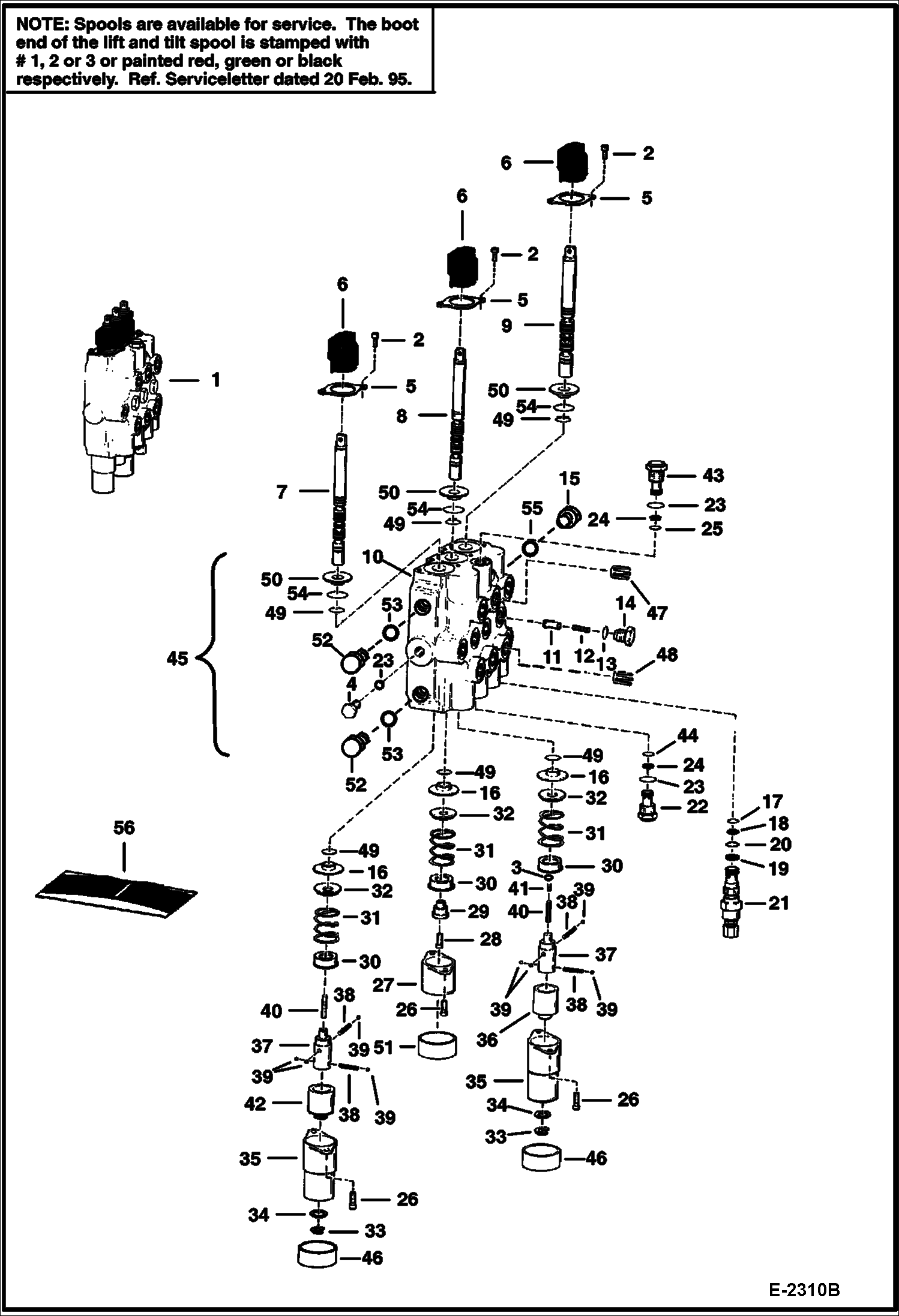

ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН (РЕЗЕРВНЫЙ КЛАПАН)
1Артикул: VALVE, VALVE ASSY (SERVICE) See BTI347 NLA - Ref. 2 - 55 - Was 6815477 - A
2Артикул: 7229297, VALVE, CONTROL SERVICE See BTI347 Ref. 2 - 55
3Артикул: 29G412, BOLT

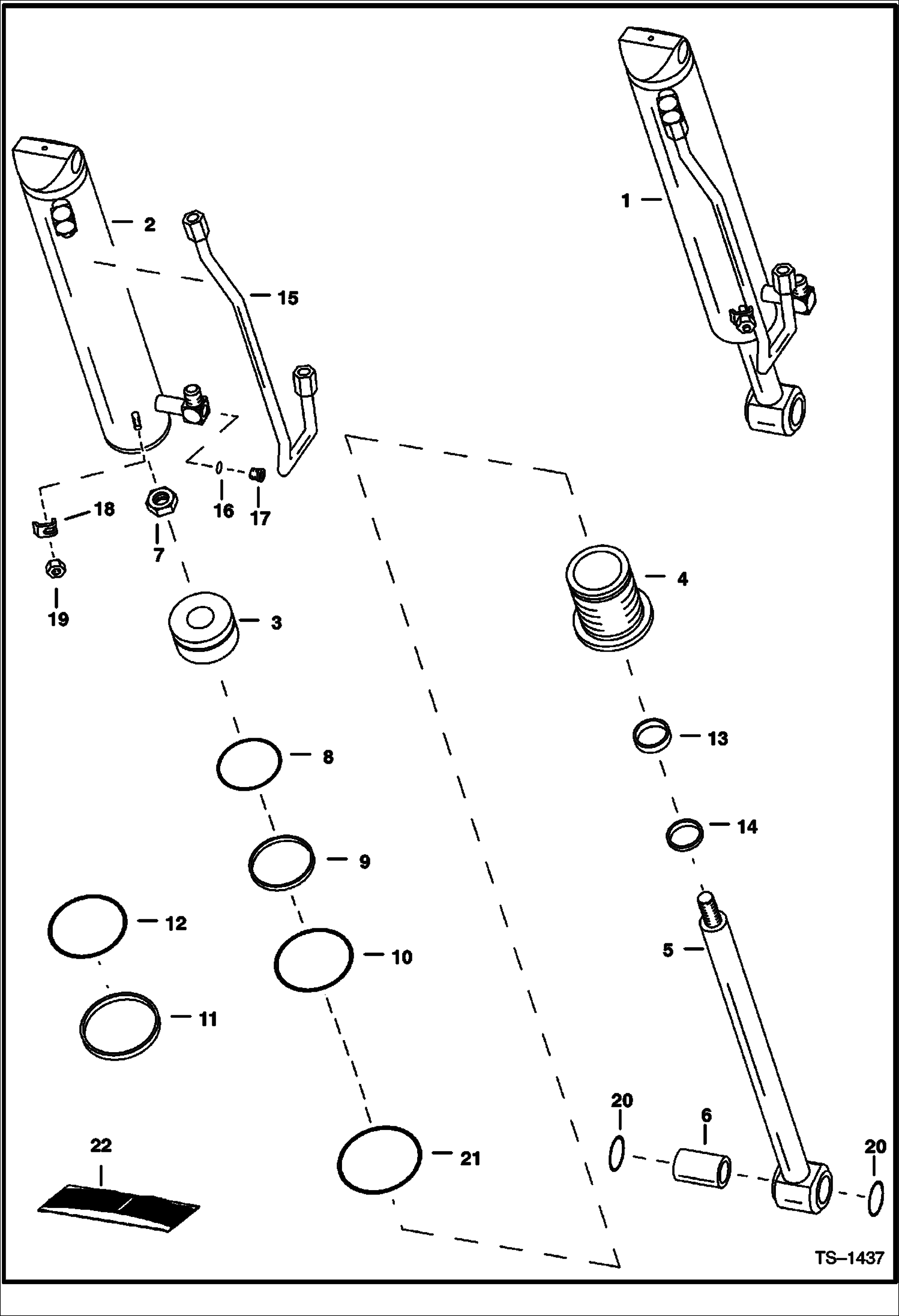

ЦИЛИНДР НАКЛОНА
1Артикул: 6803666, CYLINDER tilt - W/Ref. 2 - 20
2Артикул: 6803669, CASE
3Артикул: 6803655, PISTON

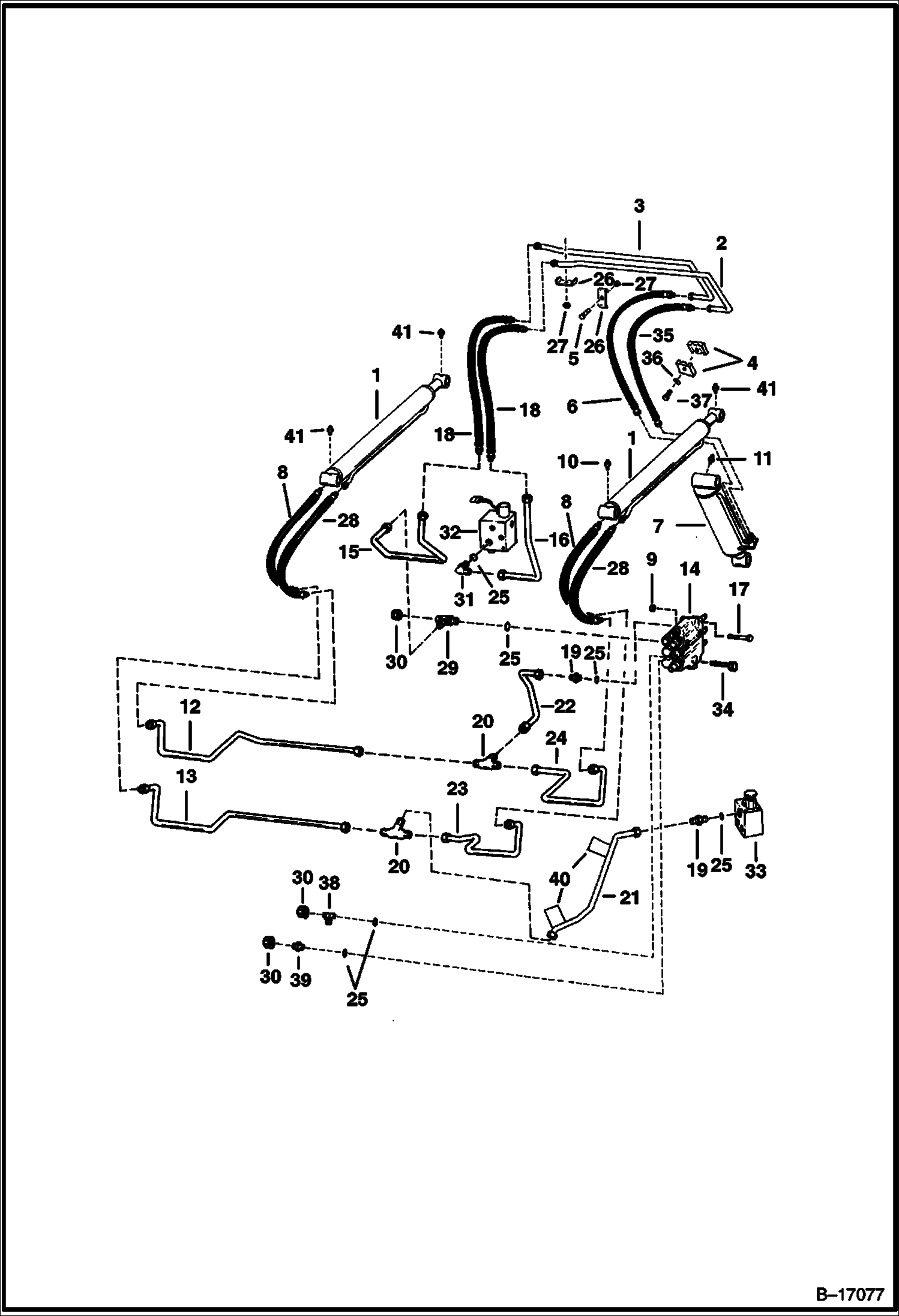

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (БЕЗ КЛАПАНА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 lift
2Артикул: 6713167, TUBE
3Артикул: 6713168, TUBE
ГИДРОЗАМОК ПОДЪЕМА
1Артикул: 6664850, VALVE Ref. 2 - 11
2Артикул: 6665490, VALVE
3Артикул: 6665609, CHECK VALVE
ГИДРОЗАМОК НАКЛОНА
1Артикул: 6664849, VALVE Ref. 2 - 16
2Артикул: 6665610, VALVE
3Артикул: COIL, COIL NSS - without diode
КЛАПАН РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША
1Артикул: VALVE, VALVE NLA - W/O solenoid - Order 6673959 valve - If loader is not equipped with an on/off switch also order 6647784 plug, 79K10 O-ring, 6647785 spring, & 6647783 load check- Was 6666341 - A
2Артикул: 6673959, VALVE, BPV white - W/solenoid - Ref. 2-23
3Артикул: 6647784, PLUG W/Ref. 3
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (С КЛАПАНОМ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КОВША)
1Артикул: CYLINDER, CYLINDER See Illustration LIFT CYLINDER/ TS1097 lift
2Артикул: 6713167, TUBE
3Артикул: 6713168, TUBE
ГИДРАВЛИЧЕСКИЙ РЕГУЛИРУЮЩИЙ КЛАПАН
1Артикул: VALVE, VALVE See Illustration HYDRAULIC CONTROL VALVE/ E2310B See BTI347 NLA - Ref. 2 - 55 - Was 6803901 - A
2Артикул: 29G412, BOLT
3Артикул: 54K20002, O-RING 10
