ПОВОРОТНОЕ СОЕДИНЕНИЕ (СО СТОПОРОМ ШАРНИРНОГО ПАЛЬЦА) — Продажа в Казахстане Цены от официального дилера с доставкой в Алматы, Астану и регионы
×
❮
![Увеличенное изображение]()
❯
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: SWIVEL, SWIVEL JOINT See BTIE-032 NLA - Ref. 2-14 - W/Press in pin - Order 665895 /6 and 6538801 - -See Service Letter dated Sept. 1991 - Was 6533937 - A |
| 2 | Артикул: SWIVEL, SWIVEL JOINT See BTIE-032 NLA - Ref. 2-4 & 7-18 - W/Welded on Pin - Was 6658956 - A |
| 3 | Артикул: BODY, BODY See BTIE-032 NLA - Was 6533946 - A |
| 4 | Артикул: 6535153, O-RING |
| 5 | Артикул: 6535154, SEAL |
| 6 | Артикул: ROTOR, ROTOR NLA - WPress in pin - Order Ref. 18 -See Service Letter Dated Sept. 1991 - Was 6533947 - A |
| 7 | Артикул: 6538824, PIN Use with loctite 609 |
| 8 | Артикул: 6535156, PLUG |
| 9 | Артикул: 6655318, O-RING |
| 10 | Артикул: WASHER, WASHER NLA - thrust - Was 6533949 - A |
| 11 | Артикул: 6535158, SNAP RING |
| 12 | Артикул: 6535159, O-RING |
| 13 | Артикул: 6533948, FLANGE |
| 14 | Артикул: 6EM100, WASHER |
| 15 | Артикул: 1CM1025, BOLT |
| 16 | Артикул: 1CM835, BOLT |
| 17 | Артикул: 6EM80, WASHER, SPRING |
| 18 | Артикул: 15EM80, WASHER |
| 19 | Артикул: 6658955, ROTOR W/Welded on pin |
| 20 | Артикул: ROLL, ROLL PIN NLA - Order Ref. 6 - See Service Letter dated Sept.1991 - Was 2JM01040B - B |
ПОВОРОТНОЕ СОЕДИНЕНИЕ (СО СТОПОРОМ ШАРНИРНОГО ПАЛЬЦА): Техника, которая работает на результат

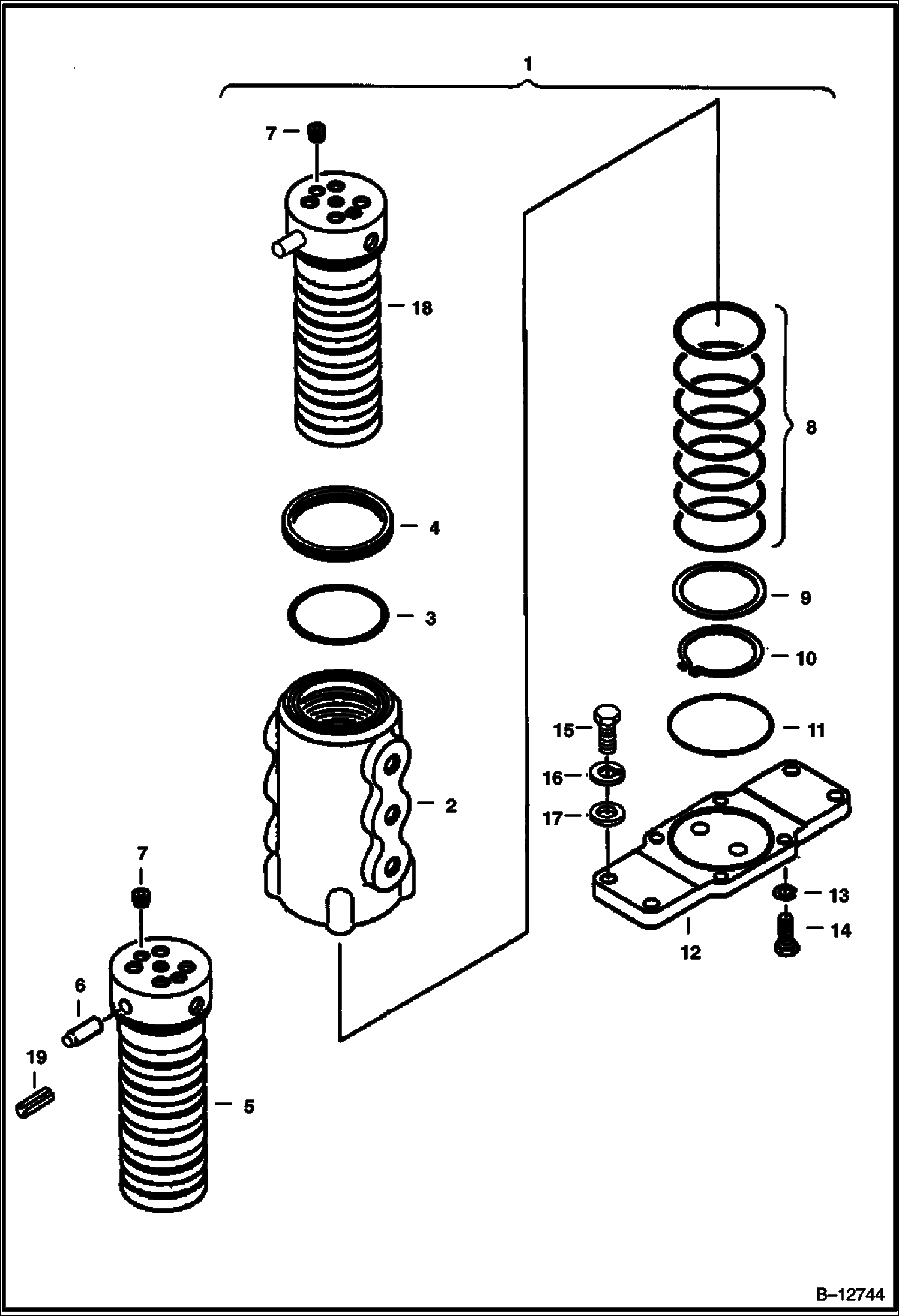

ПОВОРОТНОЕ СОЕДИНЕНИЕ (СО СТОПОРОМ ШАРНИРНОГО ПАЛЬЦА) на мини-экскаватор Bobcat 220 508212001 - 508214999Габаритные размеры
Нажмите на схему для увеличения
Документация
Документация временно недоступна.
