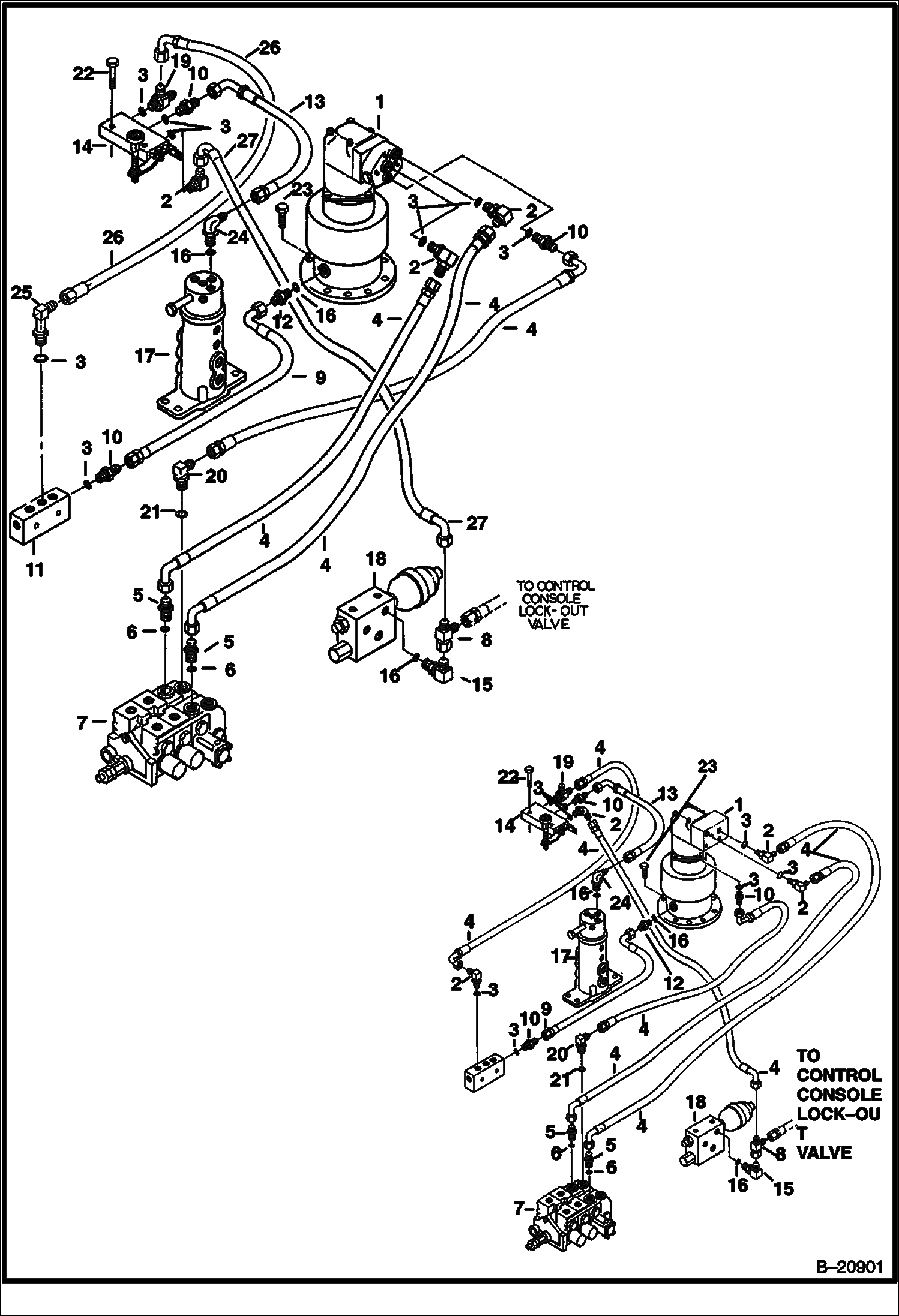

СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В 2-СКОРОСТНОЙ КЛАПАН) в Алматы
×
![]()
Характеристики и описание
Габариты, схема
Техническая документация
| 1 | Артикул: MOTOR, MOTOR See Illustration SWING MOTOR/ C3252 - swing |
| 2 | Артикул: 17K5, ELBOW W/Ref. 3 |
| 3 | Артикул: 79K6, O RING 10 |
| 4 | Артикул: 6640724, HOSE See BTIE-044 for 2 speed valve to accumulator hose |
| 5 | Артикул: 743108, FITTING W/Ref. 6 |
| 6 | Артикул: 79K8, O RING 10 |
| 7 | Артикул: VALVE, VALVE See Illustration 3 SPOOL VALVE/ C3295 assy |
| 8 | Артикул: 13K5, TEE |
| 9 | Артикул: 6539841, HOSE |
| 10 | Артикул: 15K5, FITTING W/Ref. 3 |
| 11 | Артикул: 6667829, BLOCK Drain - Was 6539695 - D |
| 12 | Артикул: 6538386, CONNECTOR W/Ref. 16 |
| 13 | Артикул: 6618195, HOSE |
| 14 | Артикул: 6539555, VALVE See Illustration 2 SPEED VALVE/ C3282 2 speed |
| 15 | Артикул: 6657392, ELBOW W/Ref. 16 |
| 16 | Артикул: 6655244, O-RING |
| 17 | Артикул: SWIVEL, SWIVEL JOINT See Illustration SWIVEL JOINT/ PE3057 See Illustration SWIVEL JOINT/ D2157 |
| 18 | Артикул: VALVE, VALVE See Illustration ACCUMULATOR VALVE/ C3279 accumulator |
| 19 | Артикул: 21K5, TEE W/Ref. 3 |
| 20 | Артикул: 6589193, ELBOW W/Ref. 21 |
| 21 | Артикул: 79K12, O RING 10 |
| 22 | Артикул: 1C516, BOLT |
| 23 | Артикул: 1CM1225, BOLT |
| 24 | Артикул: 6657392, ELBOW W/Ref. 16 - Use W/swivel joint #6659566 |
| 25 | Артикул: 17K5, ELBOW W/Ref. 3 - Use W/swivel joint #6664413 |
| 26 | Артикул: 6558510, ELBOW W/Ref. 3 |
| 27 | Артикул: 6535445, HOSE See BTIE-044 |
| 28 | Артикул: 6628152, HOSE See BTIE-044 |
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В 2-СКОРОСТНОЙ КЛАПАН): Техника, которая работает на результат
СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ (ИЗ КЛАПАНА В ГИДРОМОТОР ПОВОРОТА ПЛАТФОРМЫ В 2-СКОРОСТНОЙ КЛАПАН) на мини-экскаватор Bobcat 331 511920001 И ВЫШЕ – купить по доступной цене в интернет-магазине «Ремзона»Габаритные размеры
